最强手机VR盒子：三星Gear VR拆解 原来你是这样的移动VR
加入技术交流群
箭头所示的四个齿轮就是”手机支架“支架的四条腿，调节屈光度其实就是在旋转它们，来控制手机与透镜之间的距离。
本文引用地址：https://www.eepw.com.cn/article/201607/293676.htm
.png)

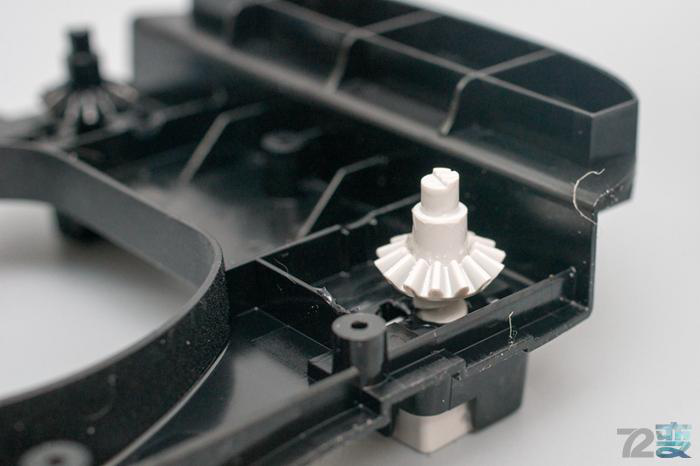

齿轮的特写。
.png)

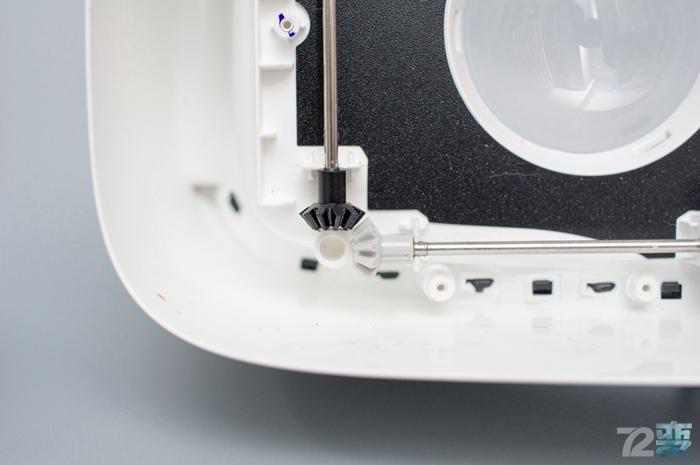

底座上的是两个齿轮，”手机支架“安装上去后齿轮就跟它们相扣。
.png)

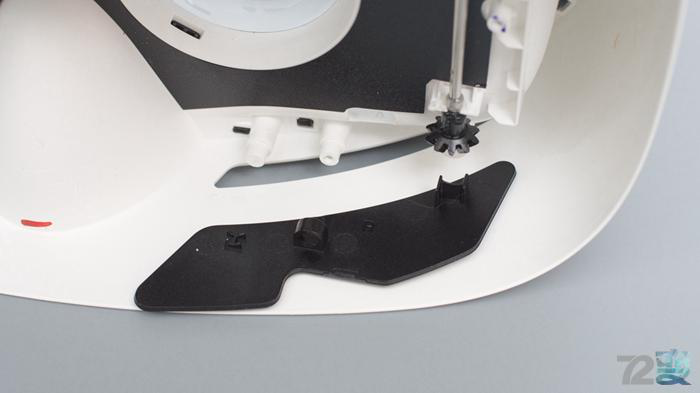

拆下一个齿轮做演示：当旋转图中右边这个屈光度调节旋钮，就会驱动与它连接的转轴，转轴再驱动”手机支架“的齿轮调节手机支架的位置。
.png)

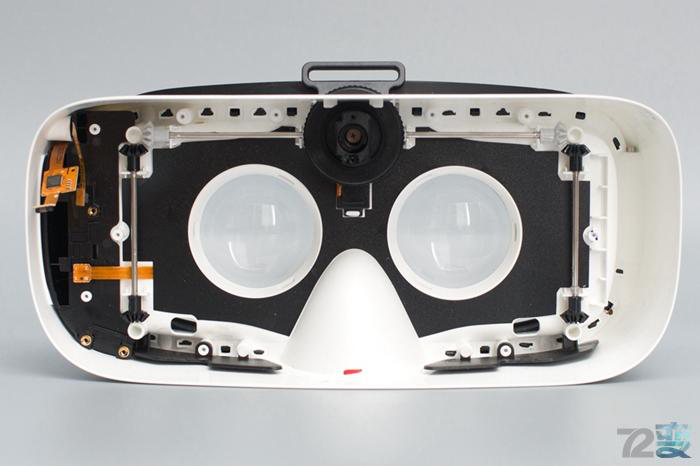

拆掉”手机支架“与主板后的Gear VR里就只剩下外壳和排线了。
.png)

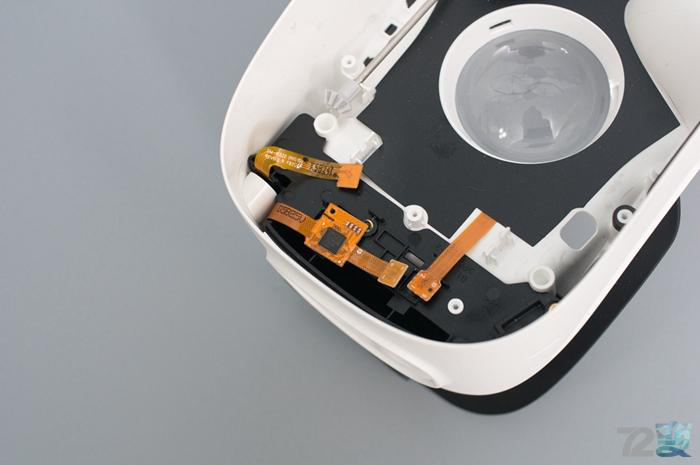

左上排线连接返回按钮，左下排线是触摸板，右边排线连接至GearVR中间那个人体感应器，确保GearVR没有被人佩戴时候会自动熄屏省电。
.png)

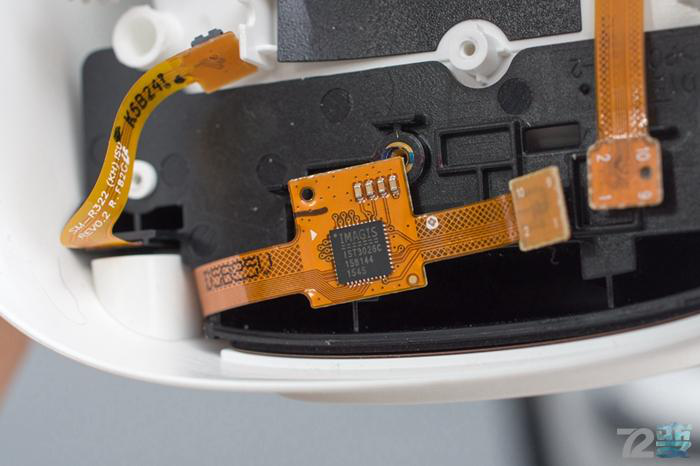

触摸屏的芯片直接被做在了排线上。
.png)

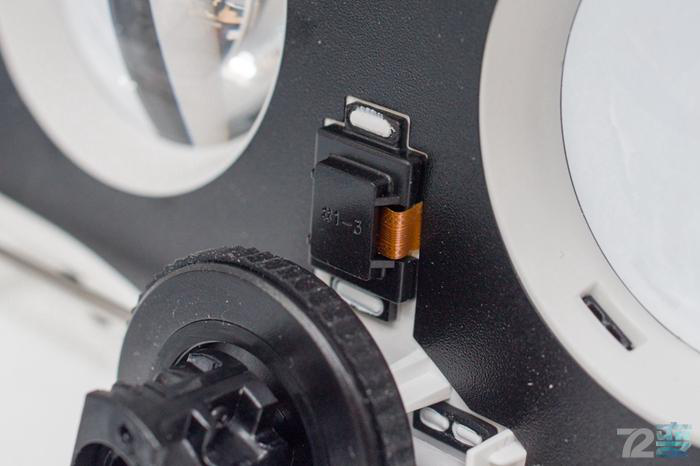

这是位于中间的人体感应器，排线埋在边上这一片黑色绝缘层下面。
.png)

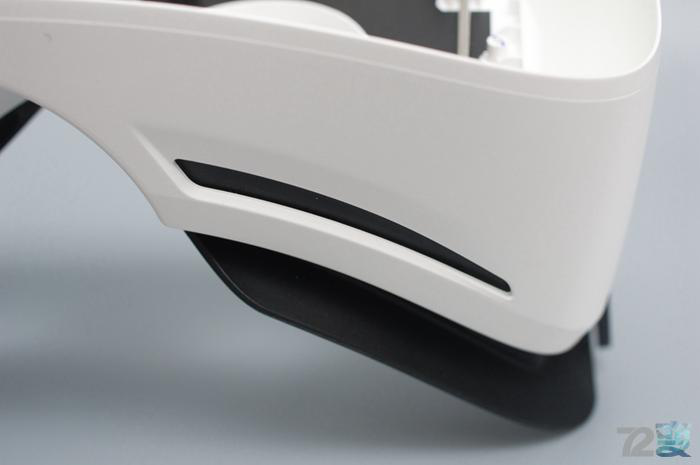

GearVR底部的长条形散热孔。
.png)

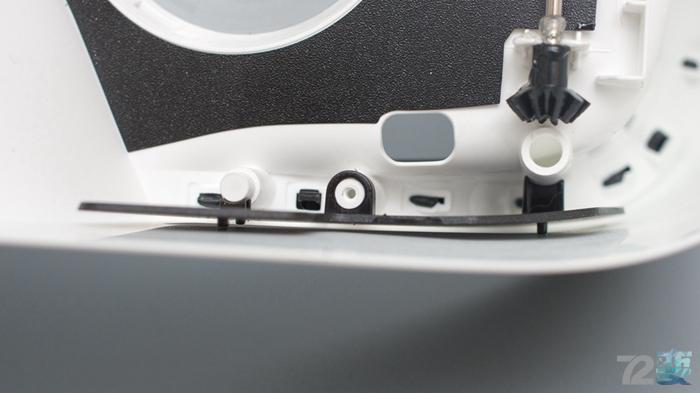

从内部可以看到这个黑色长条并没有与外壳接触，而是留了一条缝。
.png)
