1,700V反激式DC-DC转换器的五种汽车用途

作者: 时间:2025-05-07 来源: 收藏

在今天于纽伦堡举行的PCIM上,公布了其1,700V InnoSwitch3-AQIC的五款800V汽车电源参考设计:

本文引用地址:https://www.eepw.com.cn/article/202505/470133.htm
  • RDK-994Q – 35W 40 至 1kVdc 输入、24V 输出、薄型牵引逆变器栅极驱动或紧急 PSU

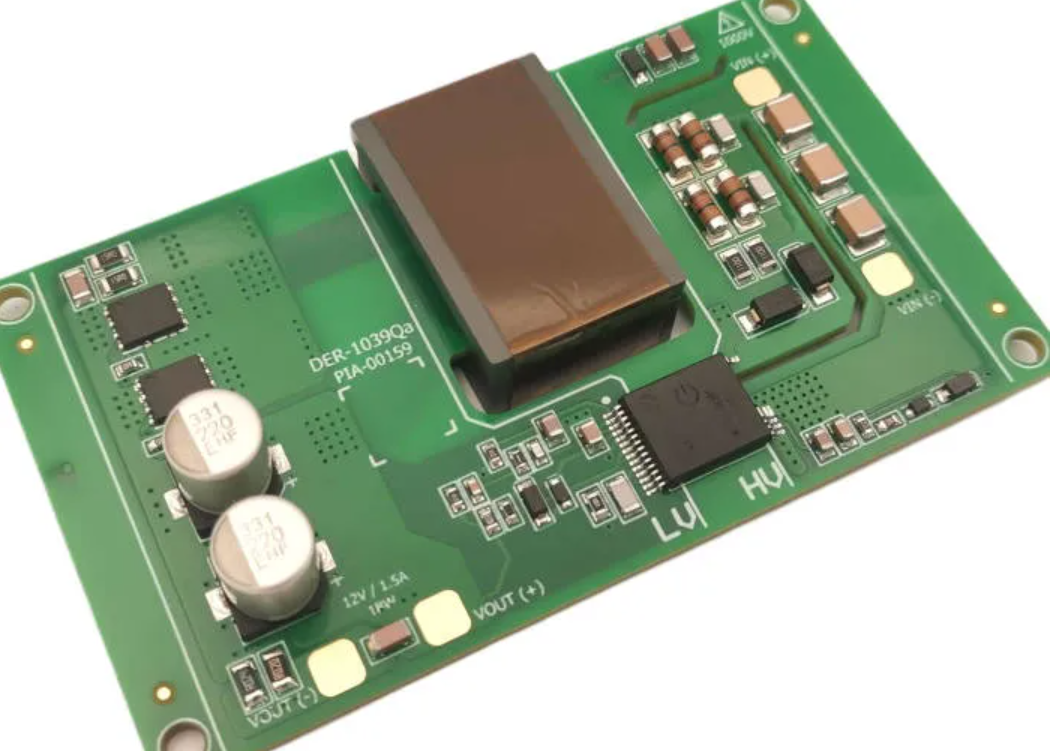

  • RDK-1039Q – 18W 平面变压器牵引逆变器栅极驱动器或紧急 PSU(如图)

  • RDK-1054Q – 120W 平面变压器 PSU,无需 12V 电池

  • DER-1030Q – 20W 四输出 PSU:1 个 24.75Vout 紧急端口,3 个 25.5Vout 栅极驱动端口

  • DER-1045Q – 16W 四输出 PSU:1 个 14V 紧急电源、3 个 +18V 和 -5V 栅极驱动

该公司表示:“这些设计利用绕线和薄型平面变压器,并针对汽车应用,例如 总线转换、逆变器应急电源、电池管理和辅助系统电源。“这些设计采用宽爬电距离 InSOP-28G 封装,在初级侧支持 1,000Vdc,同时在污染等级 2 的环境中提供适当的爬电距离和引脚之间的间隙。”漏源引脚爬电距离为 5.1mm。“它提供了足够的隔离,可以消除保形涂层。”

其中 2 个设计在 Reference designs kit 中实现,而另外两个是 Design Example Report。

该公司的参考设计质量值得称赞,这些参考设计是真实的:拥有将设计转化为产品所需的一切,包括热数据。

InnoSwitch3-AQ 是一款恒压恒流 ,包括一个 1.7kV 碳化硅电源开关,可提供高达 120W 的功率。“设备启动时漏极引脚上的电压低至 30V,无需外部电路,”该公司表示。“其他保护功能包括输入欠压、输出过压和过流限制。空载时的功耗小于 15mW。
