实验任务

  • 任务:基于核心板 和 底板 完成旋转调节系统设计并观察调试结果
  • 要求:转动底板上的,调整核心板数码管数值在0~99之间变化,右旋增加,左旋减小。
  • 解析:通过编程驱动获取操作信息,根据操作信息控制变量增加或减小,最后驱动独立式数码管将变量显示出来。

实验目的

在基础数字电路实验部分我们已经掌握了驱动独立显示数码管的原理及方法,本实验主要学习的驱动原理,最后完成旋转调节系统总体设计。

本文引用地址:http://www.eepw.com.cn/article/202312/453766.htm
  • 熟悉独立显示数码管驱动模块的应用
  • 掌握旋转编码器的工作原理及驱动方法
  • 完成旋转调节系统总体设计

设计框图

根据前面的实验解析我们可以得知,该设计可以拆分成三个功能模块实现,

  • Encoder:通过驱动旋转编码器获取操作信息数据。
  • Decoder:根据旋转编码器操作信息控制变量在0~99范围内加减变化。
  • Segment_led:通过驱动核心板独立数码管将变量数据显示在数码管上。

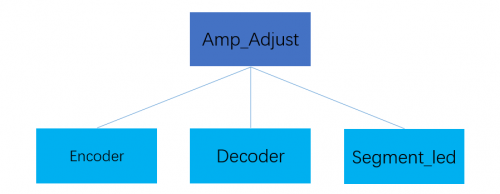

顶层模块Amp_Adjust通过实例化三个子模块并将对应的信号连接,最终实现旋转调节系统的总体设计。

Top-Down层次设计

模块结构设计

实验原理

旋转编码器介绍

旋转编码器(rotary encoder)也称为轴编码器,是将旋转位置或旋转量转换成模拟或数字信号的机电设备。旋转编码器用在许多需要精确旋转位置及速度的场合,如工业控制、机器人技术、专用镜头、电脑输入设备(如鼠标及轨迹球)等。 旋转编码器以码盘刻孔方式不同分为:绝对式和增量式两类。

  • 绝对式编码器:具有多个不同二进制权重的代码环,每个不同角度产生一个独特的数字代码,表示编码器的绝对位置
  • 增量式编码器:旋转过程中提供周期性输出,不能定位绝对位置,只能用于感知运动方向和增量

底板上集成的旋转编码器就是机械增量式的。

旋转编码器连接

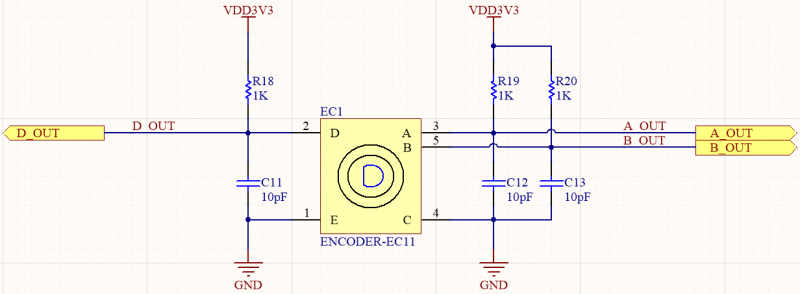

底板上旋转编码器的电路图如下:

旋转编码器电路

我们使用的旋转编码器为EC11系列的,支持按动开关,共有5个管脚,

  • 1、2管脚支持按动开关,就像我们之前用到的独立按键连接方式,
  • 3、4、5管脚支持旋转编码,4脚为公共端,3、5管脚分别为旋转编码器的A、B相输出,如上图所示,我们给4脚接地,3、5管脚则需要接上拉电阻,同时为了降低输出脉冲信号的抖动干扰,我们有增加了电容到地做硬件去抖。
旋转编码器驱动设计

编码器原理示意

上图是机械增量式旋转编码器的原理示意图,中间圆形齿轮连接到旋转编码器的公共端4管脚,STEP BaseBoard V3.0底板上我们将之接地处理,A、B两个触点连接到旋转编码器的A、B相输出端3、5管脚,当进行旋转操作时,A、B触点会先后接触和错开圆形齿轮,从而导致A、B相输出信号产生相位不同的脉冲信号:

  • 顺时针旋转时,A触点超前于B触点接触和错开圆形齿轮,A信号脉冲相位超前
  • 逆时针旋转时,B触点超前于A触点接触和错开圆形齿轮,B信号脉冲相位超前

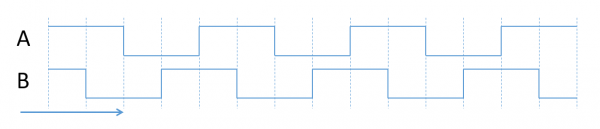

编码器顺时针旋转时序

编码器逆时针旋转时序

根据时序图可以看出旋转编码器顺时针或逆时针旋转时,A相信号超前或滞后B相信号,接收到旋转编码器的A、B信号时,可以根据A、B的状态组合判定编码器的旋转方向。 程序设计中我们可以对A、B信号检测,检测A信号的边沿及B信号的状态,

  • 当A信号上升沿时B信号为低电平,或当A信号下降沿时B信号为高电平,证明当前编码器为顺时针转动
  • 当A信号上升沿时B信号为高电平,或当A信号下降沿时B信号为低电平,证明当前编码器为逆时针转动

以上就是我们旋转编码器驱动设计的总体思路,下面我们就通过编程来实现它。

前面电路连接部分我们使用了两个电容对A、B信号作去抖处理,可以起到一定的效果,为了驱动更加稳定,我们在程序中再简单处理一下,先对系统时钟分频得到2KHz的时钟,然后在2KHz时钟的节拍下对A、B信号采样,三级锁存消除亚稳态

对A信号采样程序实现如下(对B信号一样):

reg	key_a_r,key_a_r1,key_a_r2;//消除亚稳态always@(posedge clk_500us) begin
	key_a_r		<=	key_a;
	key_a_r1	<=	key_a_r;
	key_a_r2	<=	key_a_r1;end

然后简单去抖处理程序实现如下(对B信号一样):

reg	A_state;//简单去抖动处理
always@(key_a_r1 or key_a_r2) begin
	case({key_a_r1,key_a_r2})
		2'b11:	A_state <= 1'b1;
		2'b00:	A_state <= 1'b0;
		default: A_state <= A_state;
	endcaseend

检测A信号的边沿程序实现如下:

reg A_state_r,A_state_r1;//对A_state信号进行边沿检测
always@(posedge clk) begin
	A_state_r <= A_state;
	A_state_r1 <= A_state_r;
	end
	wire	A_pos	= (!A_state_r1) && A_state_r;
	wire	A_neg	= A_state_r1 && (!A_state_r);

最后根据A信号边沿与B信号的状态组合判定旋转的信息,

逆时针旋转脉冲输出程序实现如下:

//当A的上升沿伴随B的高电平或当A的下降沿伴随B的低电平 为向左旋转
always@(posedge clk or negedge rst_n) begin
	if(!rst_n) L_pulse <= 1'b0;
	else if((A_pos&&B_state)||(A_neg&&(!B_state))) L_pulse <= 1'b1;
	else L_pulse <= 1'b0;
	end  //当A的上升沿伴随B的低电平或当A的下降沿伴随B的高电平 为向右旋转
	always@(posedge clk or negedge rst_n) begin
	if(!rst_n) R_pulse <= 1'b0;
	else if((A_pos&&(!B_state))||(A_neg&&B_state)) R_pulse <= 1'b1;
	else R_pulse <= 1'b0;
	end

所以通过上面程序最终实现了左旋右旋的脉冲输出,脉冲的脉宽等于系统时钟的周期。

系统总体实现

回顾旋转调节系统设计框架,刚刚我们已经学习完成了旋转编码器的驱动设计,在基础数字电路实验部分我们已经掌握了FPGA驱动独立显示数码管的原理及方法, 模块通过一个4位的输入传递要显示的数值,通过9位的输出控制数码管显示该数值,这里我们不再重复,还需要设计一个模块,通过旋转编码器模块脉冲输出控制变量在0~99范围内加减变化。

关于BCD码在基础数字电路实验部分已经接触过,BCD码(Binarycoded Decimal),是用4位二进制码的组合代表十进制数的码制方法,这样显示更符合人的阅读习惯,所以BCD数值变化要求满9进1。

脉冲控制变量在0~99范围变化,左旋减,右旋加,程序实现如下

//key_pulse transfer to seg_dataalways@(posedge clk or negedge rst_n) begin
	if(!rst_n) begin
		seg_data <= 8'h50;
	end else begin
		if(L_pulse) begin
			if(seg_data[3:0]==4'd0) begin
				seg_data[3:0] <= 4'd9;
				if(seg_data[7:4]==4'd0) seg_data[7:4] <= 4'd9;
				else seg_data[7:4] <= seg_data[7:4] - 1'b1;
			end else seg_data[3:0] <= seg_data[3:0] - 1'b1;
		end else if(R_pulse) begin
			if(seg_data[3:0]==4'd9) begin
				seg_data[3:0] <= 4'd0;
				if(seg_data[7:4]==4'd9) seg_data[7:4] <= 4'd0;
				else seg_data[7:4] <= seg_data[7:4] + 1'b1;
			end else seg_data[3:0] <= seg_data[3:0] + 1'b1;
		end else begin
			seg_data <= seg_data;
		end
	end
	end

综合后的设计框图如下:

rtl设计框图

实验步骤

  1. 双击打开Quartus Prime工具软件;
  2. 新建工程:File → New Project Wizard(工程命名,工程目录选择,设备型号选择,EDA工具选择);
  3. 新建文件:File → New → Verilog HDL File,键入设计代码并保存;
  4. 设计综合:双击Tasks窗口页面下的Analysis & Synthesis对代码进行综合;
  5. 管脚约束:Assignments → Assignment Editor,根据项目需求分配管脚;
  6. 设计编译:双击Tasks窗口页面下的Compile Design对设计进行整体编译并生成配置文件;
  7. 程序烧录:点击Tools → Programmer打开配置工具,Program进行下载;
  8. 观察设计运行结果。

实验现象

将程序下载到实验平台,核心板数码管显示50,旋转编码器左旋(逆时针)数值减小,旋转编码器右旋(顺时针)数值增加,旋转编码器旋转时有顿挫感,每次顿挫数值变化1。
