LabVIEW与STC89C54单片机串口通信实现

4.上位机LabVIEW前面板与程序框图

(1)相关函数介绍

在做LabVIEW串口通信的时候首先要安装VISA驱动，驱动可以从网上下载。LabVIEW对串口的操作主要是读操作和写操作。本实例主要是接受数据，也就是读操作，在这里首先介绍一下与此实例相关控件和函数。

①VISA资源名称

在“新式”控件选项卡下“I/O”子选项卡下有“VISA资源名称”控件。安装好VISA驱动后，与硬件连接好后，该控件下可以列出相应的COM口，可以选择合适的COM口。

②VISA配置串口函数

该函数位于函数选项卡下的“仪器I/O”

子选项卡下，主要用来对串口进行参数配置，包括波特率、数据比特、奇偶校验等。

③VISA读取和VISA关闭函数

VISA读取函数的功能是从VISA资源名称所指定的设备或接口中读取指定数量的字节，并将数据返回至读取缓冲区。VISA关闭函数的功能是关闭VISA资源名称指定的设备会话句柄或事件对象。

(2)程序框图设计

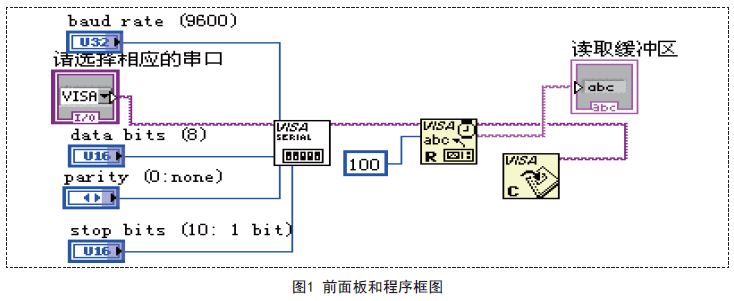

程序框图设计如图1所示。

5.测试

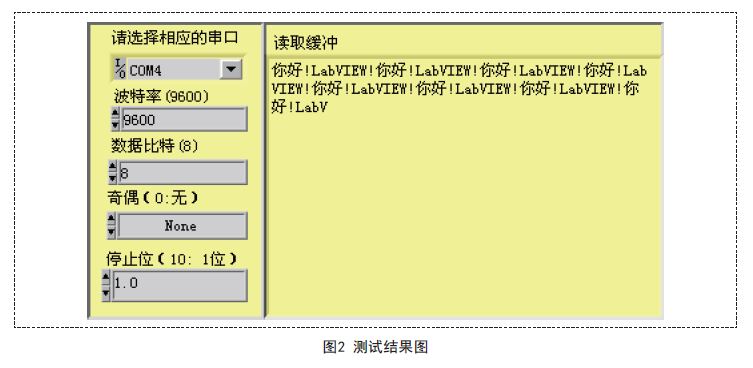

将硬件连接好后，上电，下载程序，运行labVIEW,我们可以看到在读取缓冲区里接收到了单片机发送来的字符串“你好!LavVIEW”.如图2所示。

6.总结

利用LabVIEW进行上位机设计，其界面美观，实现起来较容易，可以很方便的运用于各种测量监控系统中。
