黄金分割 大众1.4TSI拆解之冷却/增压篇

文章要点：

　　1.4TSI独立水循环系统可为增压空气进行冷却，可在熄火后继续为涡轮提供冷却。

　　1.4TSI的涡轮增压器采用集成式设计，更加可靠；小尺寸叶片启动转速低，延迟小。

　　网友疑问解答：1.4TSI无须怠速熄火/涡轮增压器不会产生额外保养费用。

“1.4TSI+7速DSG”，一汽-大众这套被形容为“黄金”的动力总成，在国内车市一度掀起了消费者对小排量增压发动机和双离合变速器的热潮，众多厂商也纷纷效仿一汽-大众推出了自己的增压动力和双离合变速器。但作为这项技术在国内引领者的一汽-大众，似乎只是一直在被追赶，却从未被超越。继不久前拆解了日产世界著名发动机VQ35后，近日车168的编辑来到了一汽-大众长春的发动机制造厂，对一汽-大众的“黄金动力”——1.4TSI发动机进行了彻底的拆解和研究。我们将按照拆解顺序，根据这台发动机的特点和大量网友们对它的疑问，分三篇为大家带来全面详尽且深入浅出的解读。下面，我们就先一起来看看这台“传说中”的小排量增压发动机，围绕着字母“T（涡轮增压）”究竟都有何过人之处吧。

进气冷却系统拆解

刚刚走下生产线的EA111系列1.4TSI发动机

　　我们本次拆解的这台1.4TSI是一台刚刚从一汽-大众的生产线上下线的全新发动机，在对这台发动机进行上台架等固定工序后，我们的拆解也正式开始。首先将进行拆解的部分是这台发动机的独立循环冷却系统。

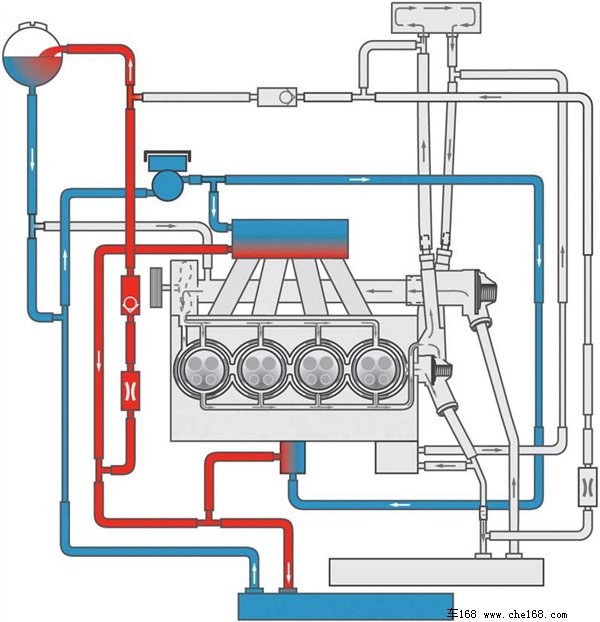

冷却系统示意图，彩色为独立的进气和涡轮循环冷却系统，灰色为发动机内的循环冷却系统
（蓝色为低温冷却液，红色为高温冷却液）

　　这款1.4TSI发动机一大特色就是采用了两套独立的冷却系统：一套主要用于发动机自身冷却的发动机冷却系统，这套系统中的水泵通过皮带和曲轴相连接，直接靠发动机动力实现冷却液的循环，也可称为主循环；另一套冷却系统主要用于涡轮增压器和增压空气的冷却，是通过电动冷却液循环泵驱动冷却液实现的独立循环系统，也可称为副循环。

副循环中冷却液循环泵位置示意图

　　1.4TSI发动机上的双循环冷却系统也是大众首次采用的发动机冷却方式。其中独立的冷却液循环泵主要用于给增压系统冷却，包括两个循环通道：一个经过涡轮增压器，为涡轮系统冷却；另一个流经进气歧管内的气液热交换器（冷却器），为增压空气进行冷却。两套独立冷却系统实现了缸盖和缸体温度的不同，在不同工况下可以根据需要分别对不同的部分进行冷却。下面我们就先对外部的独立循环冷却系统进行拆解。

独立的冷却液循环泵

由电机带动的冷却液循环泵

　　通过电机带动的冷却液循环泵是大众这款EA111系列1.4TSI发动机的一大特色，这个泵通过螺栓固定在缸体上，安装在进气歧管下面，是独立冷却系统的核心部分。它根据负荷来操作控制，将冷却液通过前端的泵口从附加散热器中吸出，泵入进气歧管内的冷却器和另一侧的涡轮增压器。

拆卸下来的冷却液循环泵

　　这套冷却液循环泵会在不同发动机工况下，由行车电脑控制进行智能的工作，它在下面几种情况下会被开启：

　　1、每次发动机启动后的短时间内

　　2、输出扭矩持续在100Nm以上的时候

　　3、进气歧管内增压空气温度持续超过50°C

　　4、两个增压空气温度传感器（分别位于进气歧管的冷却器前后）之间的温差小于 8°C

　　5、发动机每工作120s，其工作10s，避免涡轮增压器产生热量积聚

　　6、关闭发动机后，根据迈普图*决定从0至480s之间的工作时间，避免涡轮增压器过热而产生故障（*迈普图存于电脑程序中，是根据发动机的进气温度、压力和其他工况来确定循环泵工作延时的一个三维函数）

独立循环中循环水的两个回路：冷却器（左）和涡轮增压器（右）

　　采用独立电机带动水泵的冷却系统优势显而易见，由于并不直接通过曲轴的动力进行工作，发动机在长时间高速行驶后，车主如果直接熄火，这套独立的冷却液循环泵仍会会自动继续工作一段时间，消除了涡轮增压器因过热产生的故障隐患。另外，在发动机没有大负荷运作时，这套系统也会根据情况停止工作，达到节能的目的。

用于增压空气水冷的冷却器

　　独立循环中，冷却液经循环泵流过位于进气歧管内的冷却器，这个冷却器的作用是为增压后的空气进行散热，这也是这台1.4TSI发动机的特别设计之一。

冷却器和增压空气通道结构解剖图
