SiC Combo JFET讲解，这些技术细节必须掌握

安森美推出了具有卓越 R DS（on） *A 性能的 SiC JFET。 该器件特别适用于需要大电流处理能力和较低开关速度的应用，如固态断路器和大电流开关系统。得益于碳化硅（SiC）优异的材料特性和 JFET 的高效结构，可实现更低的导通电阻和更佳的热性能，非常适合需要多个器件并联以高效管理大电流负载的应用场景。本文为第一部分，将介绍SiC Combo JFET 技术概览、产品介绍等。SiC Combo JFET 技术概览

对于需要常关器件的应用，可以将低压硅（Si） MOSFET与常开碳化硅（SiC） JFET串联使用，以创建共源共栅（cascode）结构。在这种设置中，SiC JFET负责处理高电压，而Si MOSFET提供常关功能。这种组合充分利用了SiC JFET的高性能以及Si MOSFET易于控制的优点。

安森美 Combo JFET 将一个 SiC JFET 和一个低压Si MOSFET 集成到一个封装中，在满足小尺寸需求的同时，还具有高性能的常关特性。 此外，通过各种栅极驱动配置，该 Combo JFET 还提供了诸如与具有 5V 阈值的硅器件的栅极驱动兼容性、更高可靠性和简化速度控制等优势。

产品介绍

Combo JFET 将一个 SiC JFET 和一个低压Si MOSFET 集成到一个封装中，SiC JFET 和低压 MOSFET 的栅极均可使用。

图 1 Combo JFET 结构

由于 JFET 和低压 MOSFET 栅极均可使用，Combo JFET 具有多种优势。 这些优势包括过驱动（overdrive）时 R DS （ on ） 降低，通过外部cascode 简化栅极驱动电路，通过 JFET 栅极电阻调节开关速度，以及通过测量栅极-源极压降来监测 JFET 结温。

安森美 SiC Combo JFET 产品系列

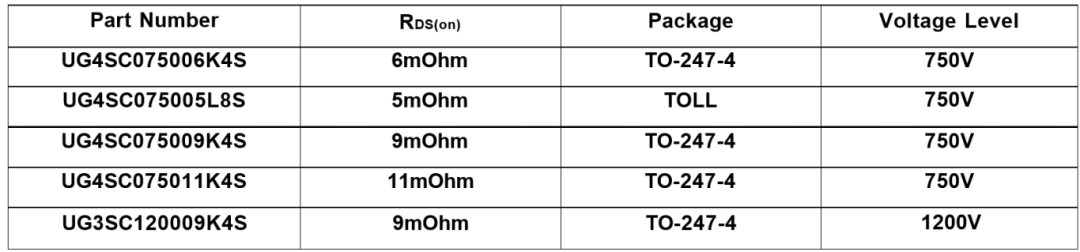

表 1 和图 2 显示了 Combo JFET产品和可用封装。

表 1 Combo JFET产品清单

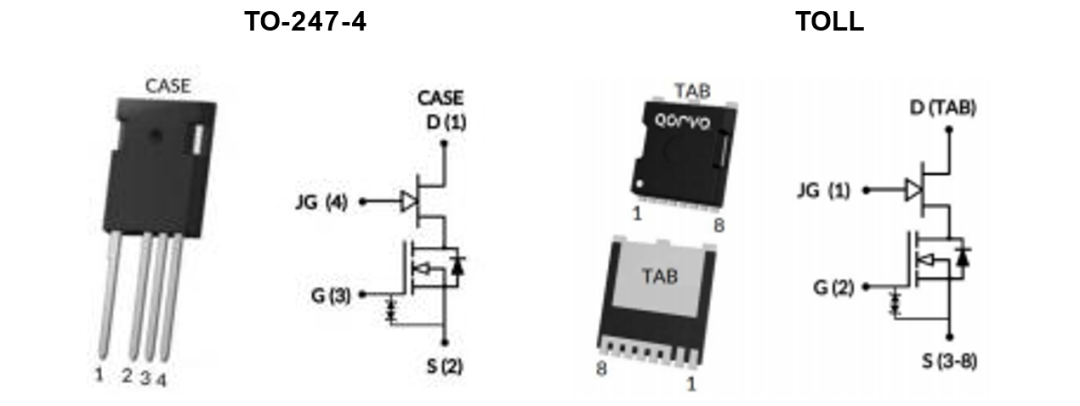

图 2 Combo JFET封装和原理图

安森美 SiC Combo JFET器件的特性和优势

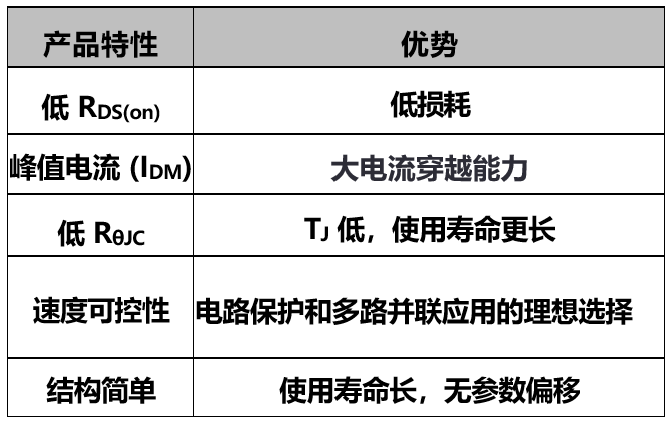

表 2 总结了 安森美 SiC Combo JFET器件的特性和优势。

表 2 安森美 SiC Combo JFET的特性和优势

本节评估的静态特性包括 R DS （ on ） 、峰值电流 (I DM )、R θ JC （从结点到外壳的热阻）。 对于电路保护和多路并联应用，dv/dt 可控性至关重要。 以 750V 5mOhm TOLL 封装 (UG4SC075005L8S) 器件为例，评估其静态特性和动态特性。

未完待续，后续推文将继续介绍静态特性、动态特性、功率循环，并 提供仿真工具、装配指南、热特性、可靠性和合格性文档的相关链接。
