实验16：扭环形计数器

实验目的

（1）熟悉和掌握FPGA开发流程和Lattice Diamond软件使用方法；

（2）通过实验理解和掌握扭环形计数器原理；

（3）学习用Verilog HDL行为级描述时序逻辑电路。

实验任务

设计一个右移扭环形计数器。

实验原理

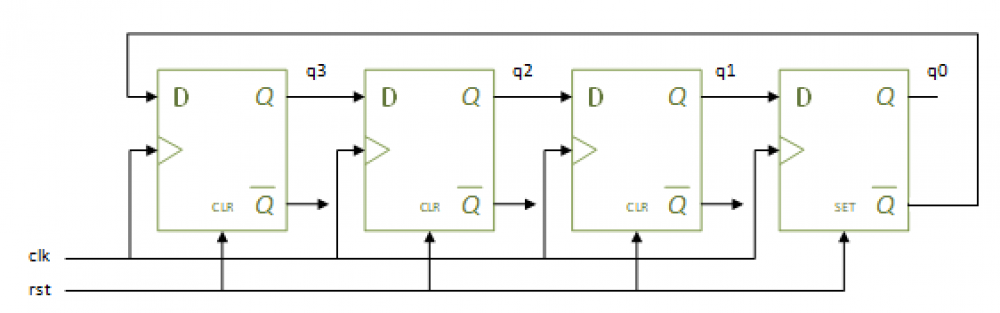

将移位寄存器的输出非q0连接到触发器q3的输入，这样就构成了一个扭环形计数器。初始化复位时，给q0一个初值0000，则在循环过程中依次为：000010001100111011110111001100010000。

Verilog HDL建模描述

用行为级描述右移扭环形计数器

程序清单twist.v

 module twist #

(

parameter  CNT_SIZE = 8

)

(input clk,rst,           //时钟和复位输入output reg [CNT_SIZE-1:0] cnt      //计数器输出);always@(posedge clk)

if(!rst)

cnt <= 8'b0000_0001;        //复位初值

else

cnt <= {~cnt[0],cnt[CNT_SIZE-1:1]};  //右移循环计数endmodule

仿真文件twist_tb.v

 `timescale 1ns/100ps    //仿真时间单位/时间精度module twist_tb;reg clk,rst;wire [7:0]q;initial

begin

clk =0;

rst =0;

#20

rst =1;

endalways#10 clk =~clk;twist u1 (

.clk(clk),

.rst(rst),

.cnt(q)

);endmodule

实验步骤

打开Lattice Diamond，建立工程。

新建Verilog HDL设计文件，并键入设计代码。

根据仿真教程，实现对本工程的仿真，验证仿真结果是否与预期相符。

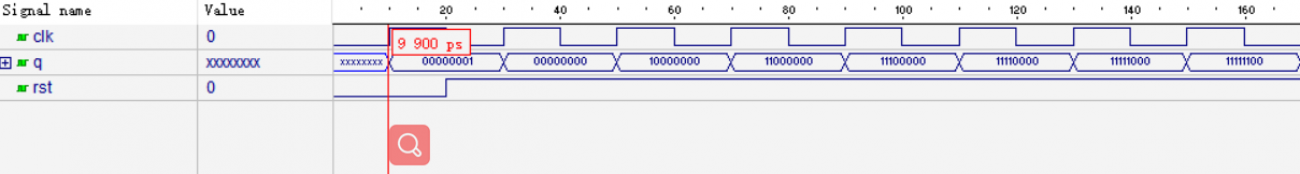

仿真结果和实验现象
