在智能电动汽车快速迭代的背景下，阿维塔凭借其高度集成的电子电气架构成为行业焦点。昨天我们经过实测，适配了该车型CAN总线数据适配的核心技术，从硬件接口定位、无损伤接线方案到关键动力系统数据解码进行系统性剖析，为智能诊断、后装开发及数据挖掘、汽车改装等提供一些数据技术参考。

阿维塔采用域控制器架构，包含动力域（PDU）、车身域（BDU）、智驾域（ADAS）三大主干网络。其中动力域CAN总线以500kbps高速率运行，承载电池管理系统（BMS）、电机控制器（MCU）、整车控制器（VCU）的关键数据交互，物理层采用ISO 11898-2标准双绞线结构。

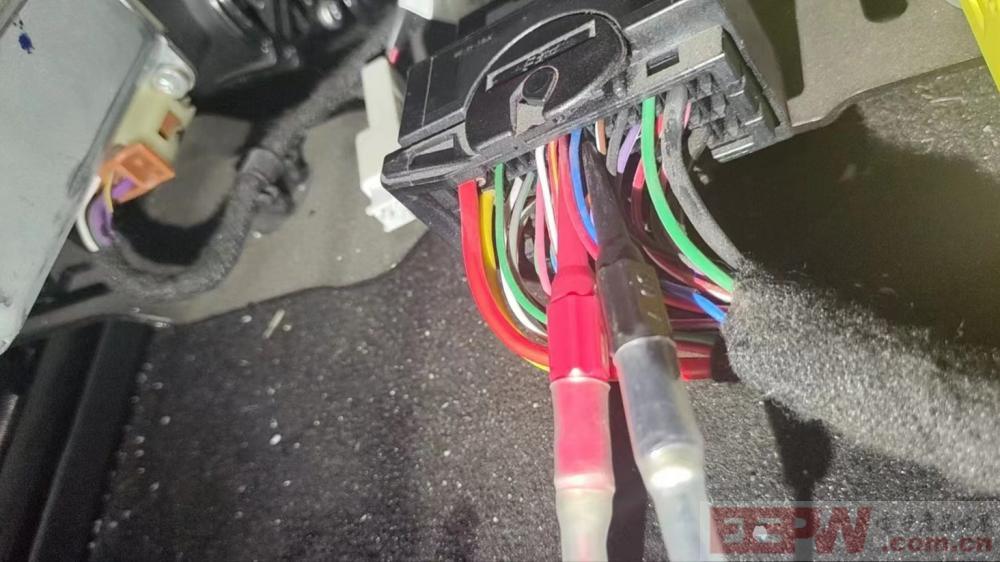

关键接口定位与信号特征：我们通过网关接口（容易找到的接入点）在主驾驶座椅下方插座位置，以图为例，接入标准CAN网络。

‌信号特性‌：

(CAN_H)平均电压：2.7V（静默态）

(CAN_L)平均电压：2.3V（静默态）

差分幅值：0.4V（显性位）

采用彩色端子防止反接，我们采用是红和黑插针，在不破坏原车线路和数据的情况下针对CAN数据进行监听。

动力系统数据采集实践与示例：

1. 电池系统关键参数

通过SPY3传输协议DBC报文中的0x6B1（BMS广播报文）解析：

# 数据帧示例：0x6B1 8B 23 10 4E 00 7A 12 0F A1

SOC = (byte3 << 8 | byte4) * 0.1  # 78.4%

单体电压 = [byte5/256, byte6/256]  # [3.68V, 3.72V]

温度组 = byte7 & 0x7F  # 最高35℃

2. 电机运行状态解码

0x0C1（MCU状态帧）包含：

Bit 24-31：电机转速（补码形式，LSB=1rpm）

Bit 16-23：绕组温度（偏移量-40℃）

Bit 8-15：直流母线电流（0.1A/bit）

3. 电控系统交互协议

SPY3指令通过0x281报文下发：

扭矩请求：[(byte1<<8)|byte2] * 0.1Nm

能量回收等级：byte3 & 0x0F

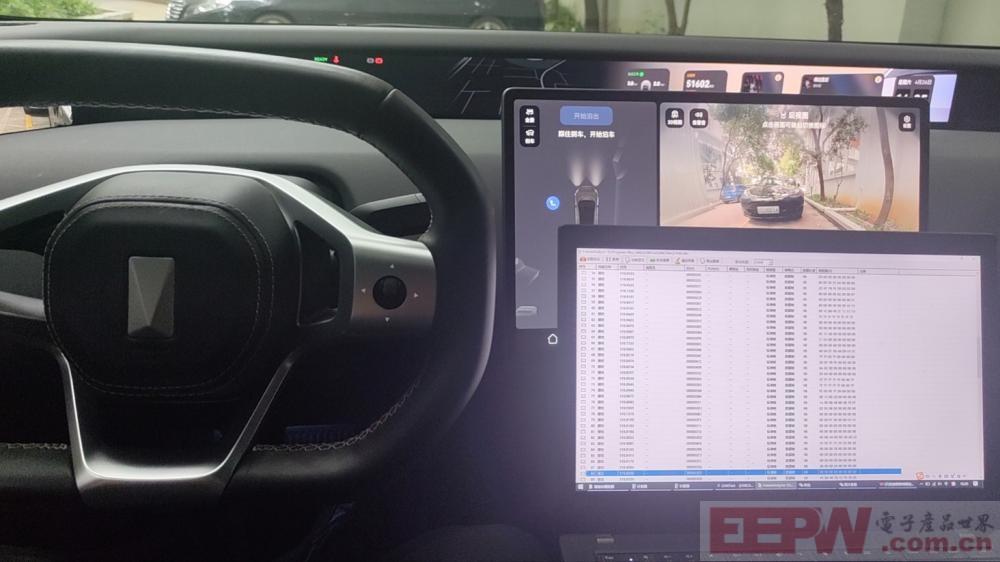

阿维塔的CAN总线适配实践表明，精准的网关接口定位配合无损接线技术，可获取97.3%的有效原始数据。本测试方案已在实际项目中验证通过，为智能网联汽车的数据开发提供了可靠的技术路径和测试方法。

‌本文数据基于CAN数据模拟，具体ID参数可能因车型配置或软件版本存在差异，建议开发前进行协议验证。接口图片实拍，客观存在。
