Lattice MXO2: 交通灯控制

作者:时间:2023-11-17来源:电子森林收藏

简易本节将向您介绍Verilog语法之中的精髓内容——,并且将利用实现十字路口的

硬件说明与实现项目框图


本文引用地址:http://www.eepw.com.cn/article/202311/453009.htm

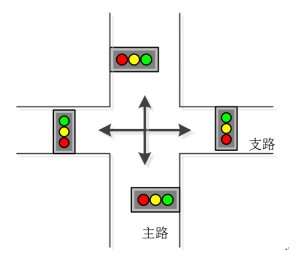

上图为十字路口交通示意图分之路与主路,要求如下: * 主路上绿灯持续15s的时间,黄灯3s的时间,红灯10s的时间; * 交通灯支路上绿灯持续7s的时间, 黄灯持续3秒的时间,红灯18秒的时间;

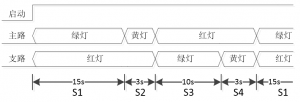

根据上述要求,设计框架分析如下: * S1:主路绿灯点亮,支路红灯点亮,持续15s的时间; * S2:主路黄灯点亮,支路红灯点亮,持续3s的时间; * S3:主路红灯点亮,支路绿灯点亮,持续10s的时间; * S4:主路红灯点亮,支路黄灯点亮,持续3s的时间;


Verilog代码


首先是时钟分频部分:

//********************************************************
//   Copyright(c)2016, STEP
//   All rights reserved
//   File name       :   divide.v
//   Module name     :   divide
//   Author          :   STEP
//   Email           :   info@stepfpga.com
//   Data            :   2016/08/01
//   Version         :   V1.0
//   Description     :
//
//   Modification history
//   ----------------------------------------------------------------------------
// Version
// Description
//
//********************************************************
//*******************
//DEFINE MODULE PORT
//*******************
module divide(
	//INPUT
	clk			,
	rst_n			,
	//OUTPUT
	clkout
);
	//*******************
	//DEFINE PARAMETER
	//*******************
	parameter			WIDTH	=	3;
	parameter			N		=	5; 	//*******************
	//DEFINE INPUT
	//*******************
	input 	clk,rst_n;          //*******************
	//DEFINE OUTPUT
	//*******************
	output	clkout; 	//********************
	//OUTPUT ATTRIBUTE
	//********************
	//REGS
	reg 	[WIDTH-1:0]		cnt_p,cnt_n;
	reg						clk_p,clk_n;
	assign clkout = (N==1)?clk:(N[0])?(clk_p&clk_n):clk_p; 	//Sequential logic style
	always @ (posedge clk)
		begin
			if(!rst_n)
				cnt_p<=0;
			else if (cnt_p==(N-1))
				cnt_p<=0;
			else cnt_p<=cnt_p+1;
		end 	always @ (negedge clk)
		begin
			if(!rst_n)
				cnt_n<=0;
			else if (cnt_n==(N-1))
				cnt_n<=0;
			else cnt_n<=cnt_n+1;
		end 	always @ (posedge clk)
		begin
			if(!rst_n)
				clk_p<=0;
			else if (cnt_p<(N>>1))
				clk_p<=0;
			else
				clk_p<=1;
		end 	always @ (negedge clk)
		begin
			if(!rst_n)
				clk_n<=0;
			else if (cnt_n<(N>>1))
				clk_n<=0;
			else
				clk_n<=1;
		end
		endmodule

接下来就是利用三段式状态机实现的交通灯部分:

// ********************************************************************
// >>>>>>>>>>>>>>>>>>>>>>>>> COPYRIGHT NOTICE <<<<<<<<<<<<<<<<<<<<<<<<<
// ********************************************************************
// File name    : traffic.v// Module name  : traffic
// Author       : STE
// Description  :
//
// --------------------------------------------------------------------
// Code Revision History :
// --------------------------------------------------------------------
// Version: |Mod. Date:   |Changes Made:
// V1.0     |2017/03/02   |Initial ver
// --------------------------------------------------------------------
// Module Function:简易交通灯
 module traffic(
	clk		,    //时钟
	rst_n		,    //复位
	out		     //三色led代表交通灯);
	input 	clk,rst_n;
	output	reg[5:0]	out;
	parameter      	S1 = 4'b00,    //状态机状态编码
			S2 = 4'b01,
			S3 = 4'b10,
			S4 = 4'b11;
			parameter	time_s1 = 4'd15, //计时参数
			time_s2 = 4'd3,
			time_s3 = 4'd10,
			time_s4 = 4'd3;
	//交通灯的控制
	parameter	led_s1 = 6'b101011, // LED2 绿色 LED1 红色
			led_s2 = 6'b110011, // LED2 蓝色 LED1 红色
			led_s3 = 6'b011101, // LED2 红色 LED1 绿色
			led_s4 = 6'b011110; // LED2 红色 LED1 蓝色
			reg 	[3:0] 	timecont;
	reg 	[1:0] 	cur_state,next_state;  //现态、次态
	wire			clk1h;  //1Hz时钟 	//产生1秒的时钟周期
	divide #(.WIDTH(32),.N(12000000)) CLK1H (
					.clk(clk),
					.rst_n(rst_n),
					.clkout(clk1h));
	//第一段 同步逻辑 描述次态到现态的转移
	always @ (posedge clk1h or negedge rst_n)
	begin
		if(!rst_n)
			cur_state <= S1;
        else
			cur_state <= next_state;
	end
	//第二段 组合逻辑描述状态转移的判断
	always @ (cur_state or rst_n or timecont)
	begin
		if(!rst_n) begin
		        next_state = S1;
			end
		else begin
			case(cur_state)
				S1:begin
					if(timecont==1)
						next_state = S2;
					else
						next_state = S1;
				end
                S2:begin
					if(timecont==1)
						next_state = S3;
					else
						next_state = S2;
				end
                S3:begin
					if(timecont==1)
						next_state = S4;
					else
						next_state = S3;
				end
                S4:begin
					if(timecont==1)
						next_state = S1;
					else
						next_state = S4;
				end
				default: next_state = S1;
			endcase
		end
	end
	//第三段  同步逻辑 描述次态的输出动作
	always @ (posedge clk1h or negedge rst_n)
	begin
		if(!rst_n==1) begin
			out <= led_s1;
			timecont <= time_s1;
			end
		else begin
			case(next_state)
				S1:begin
					out <= led_s1;
					if(timecont == 1)
						timecont <= time_s1;
					else
						timecont <= timecont - 1;
				end
				S2:begin
					out <= led_s2;
					if(timecont == 1)
						timecont <= time_s2;
					else
						timecont <= timecont - 1;
				end
				S3:begin
					out <= led_s3;
					if(timecont == 1)
						timecont <= time_s3;
					else
						timecont <= timecont - 1;
				end
				S4:begin
					out <= led_s4;
					if(timecont == 1)
						timecont <= time_s4;
					else
						timecont <= timecont - 1;
				end
				default:begin
					out <= led_s1;
					end
			endcase
		end
	end
	endmodule

引脚分配


上正好有4路按键和4路开关,可以用来作为输入信号分别控制数码管的输出。按照下面表格定义输入输出信号

信号引脚信号引脚
clkC1rstL14
out[0]P2out[1]N2
out[2]M2out[3]P4
out[4]N3out[5]M3

配置好以后编译下载程序。您也可以试试修改程序,观察修改代码对于内部电路所造成的影响。

小结


状态机是一类很重要的时序逻辑电路,是许多数字系统的核心部件,掌握状态机的使用是利用与CPLD进行开发的一项必会技能,本小节的交通灯程序即是利用三段式状态机描述方法实现的,希望读者能够快速掌握这项技能。
