瑞萨RA0单片机连载⸺ADC
加入技术交流群
1 目的
本篇主要实现面向对象的对驱ADC，使用电位容调节电压，采集实时电压并在OLED屏上实时展示。
2 实验器材

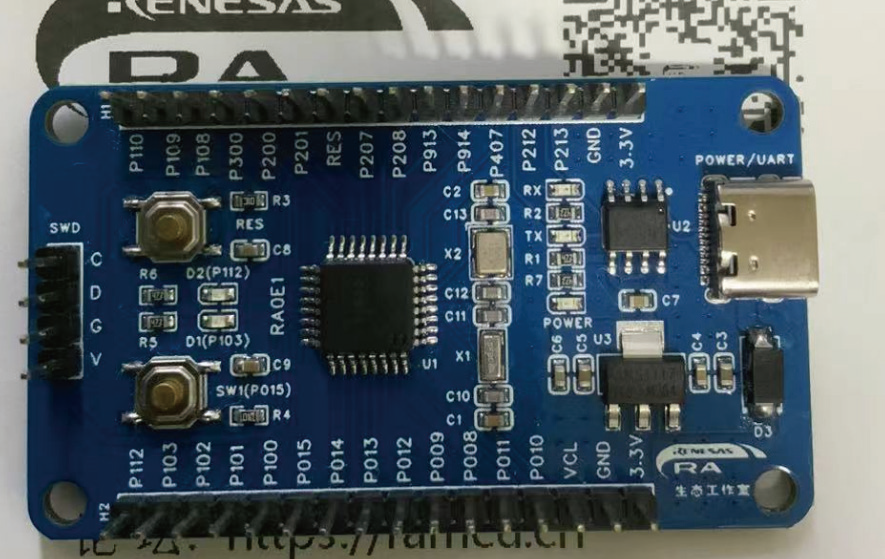

1.瑞萨生态社区RA0E1开发板：
2.OLED 显示屏
3.电位器
3 软件环境
1.MDK5.39
2.FSP 5.3.0
3.RASC
4 实现步骤
1.打开RASC，选择FSP 5.3.0（最少选择5.2.0版本以上）。

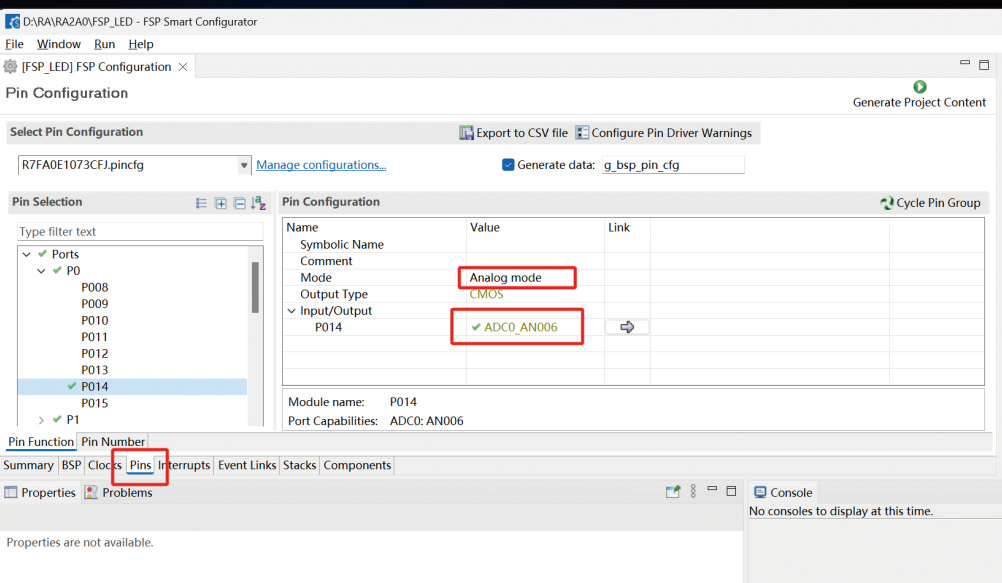

2.配置P014为ADC Analog mode 为通道6即ADC0_AN006:

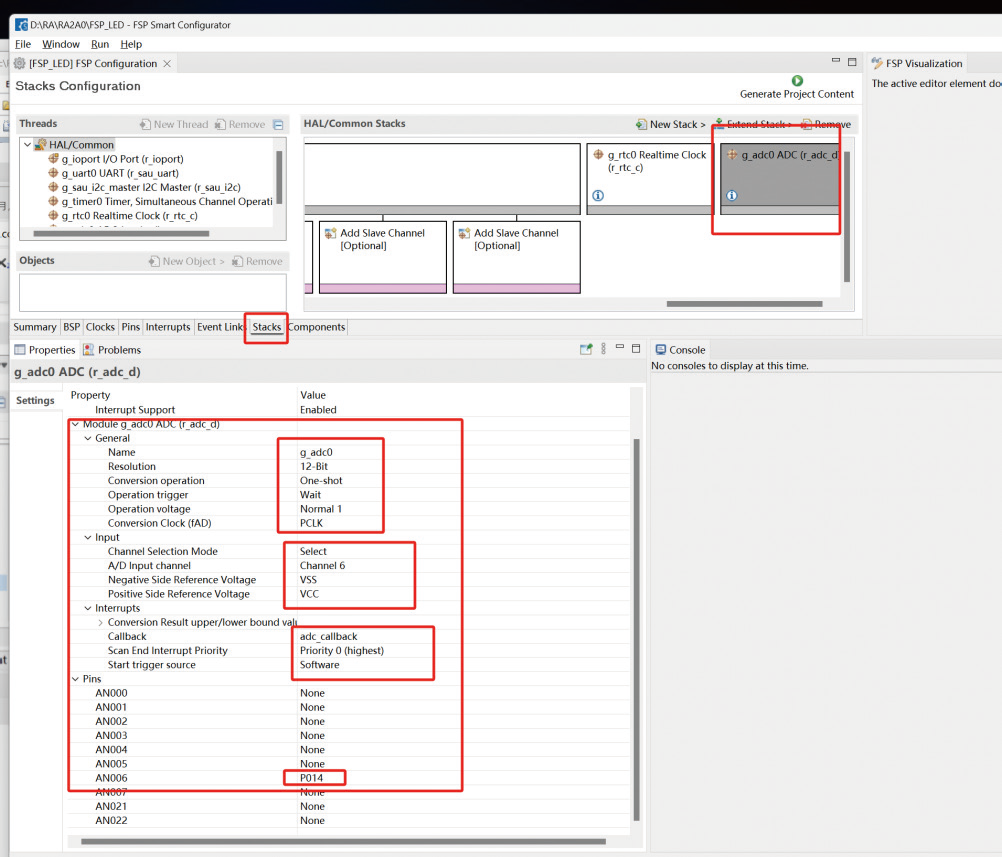

3.新建stack，添加g_adc0_ADC，并按下图置为通道6，软件触发转换，开启转换结果中断触发，参考电压为MCU的VSS与VCC，即3.3V
4.向工程中添加drv_adc函数。
view plaincopy to clipboardprint?
1.#include “drv_adc.h”
2.#include “hal_data.h”
3.#include <stdio.h>
4.
5.#defi ne LOG(FUNC, LINE) printf(“Function:%stLine:%drn”, FUNC, LINE)
6.
7.static void ADCWaitConvCplt(void);
8.static int ADCDrvInit(struct ADCDev *ptDev);
9.static int ADCDrvRead(struct ADCDev *ptDev);
10.
11. static struct ADCDev gAdcDev = {
12. .name = “ADC0”,
13. .channel = 6,
14. .Init = ADCDrvInit,
15. .Read = ADCDrvRead,
16. .value = 0
17. };
18.
19.volatile bool adc_sample_cplt = false;
20.
21.struct ADCDev *ADCGetDevice(void)
22.{
23.return &gAdcDev;
24.}
25.
26.static int ADCDrvInit(struct ADCDev *ptDev)
27.{
28.if(NULL == ptDev) return -1;
29.
30./* 打开ADC 设备完成通用初始化 */
31.fsp_err_t err = R_ADC_D_Open(&g_adc0_ctrl, &g_adc0_cfg);
32.assert(FSP_SUCCESS == err);
33.err = R_ADC_D_ScanCfg(&g_adc0_ctrl, &g_adc0_channel_cfg);
34.assert(FSP_SUCCESS == err);
35.
36.return 0;
37.}
38.
39.static int ADCDrvRead(struct ADCDev *ptDev)
40.{
41.
42.if(NULL == ptDev ) return -1;
43.
44.adc_sample_cplt = false;
45. R_ADC_D_ScanStart(&g_adc0_ctrl);
46. ADCWaitConvCplt();
47. fsp_err_t err = R_ADC_D_Read(&g_
adc0_ctrl, ptDev->channel, &ptDev->value);
48. assert(FSP_SUCCESS == err);
49.
50.
51. return 0;
52. }
53.
54. static void ADCWaitConvCplt(void)
55. {
56. while(!adc_sample_cplt);
57. adc_sample_cplt = false;
58. }
59.
60. void adc_callback (adc_callback_args_t * p_
args)
61. {
62. FSP_PARAMETER_NOT_USED(p_args);
63. adc_sample_cplt = true;
64. }
此函数中主要是把adc0_CHANNEL_6配置成ptDev，对外开放的接口。我们只需要初始化ADCDev后，就可以通过他的init、read、value来做接口访问就行了。
4.在主函数中我们初始化ADC并读取ADC值，显示于OLED屏上：
view plaincopy to clipboardprint?
1.ADCDevTypeDef *ptAdcDev = ADCGetDevice(); // 生成ADC对象
2.if(NULL == ptAdcDev)
3.{
4.printf(“Error. Not found ADC device!rn”);
5.return;
6.}
7.ptAdcDev->Init(ptAdcDev); // 初始化
8.//在while循环中读取，并显示
9.if(!ptAdcDev->Read(ptAdcDev))
10.{
11.a0=(ptAdcDev->value/4095.0)*3.3;
12.sprintf(sprintfbuff ,”ADC:%d, %d.%d”,ptAdcDev->value, (int)a0, (int)(a0*1000)%1000);
13.ptDispDev->GUI_ShowString(ptDispDev,0,48, sprintfbuff ,16,1);
}
5 实现效果
将P014接于可变电位器的输出IO，可以实时测量到电压：
（本文来源于《EEPW》202506）
