瑞萨RA0单片机连载之九⸺RTC

RA0E1的RTC（Real Time Clock） 外设， 实质是一个掉电后还继续运行的定时器。RA0E1 的实时时钟（RTC）有两种计数模式：日历计数模式、二进制计数模式，可以通过寄存器的设置来切换模式。对于日历计数模式，RTC 具有从2000 年到2099 年的100年日历，并自动调整闰年的日期。对于二进制计数模式，RTC计数秒，并保留信息作为串行值。二进制计数模式可用于公历（西历）以外的日历。

本篇主要介绍如何使用RASC配置RTC，并使用RTC中断来更新时间，在OLED中显示实时时间。

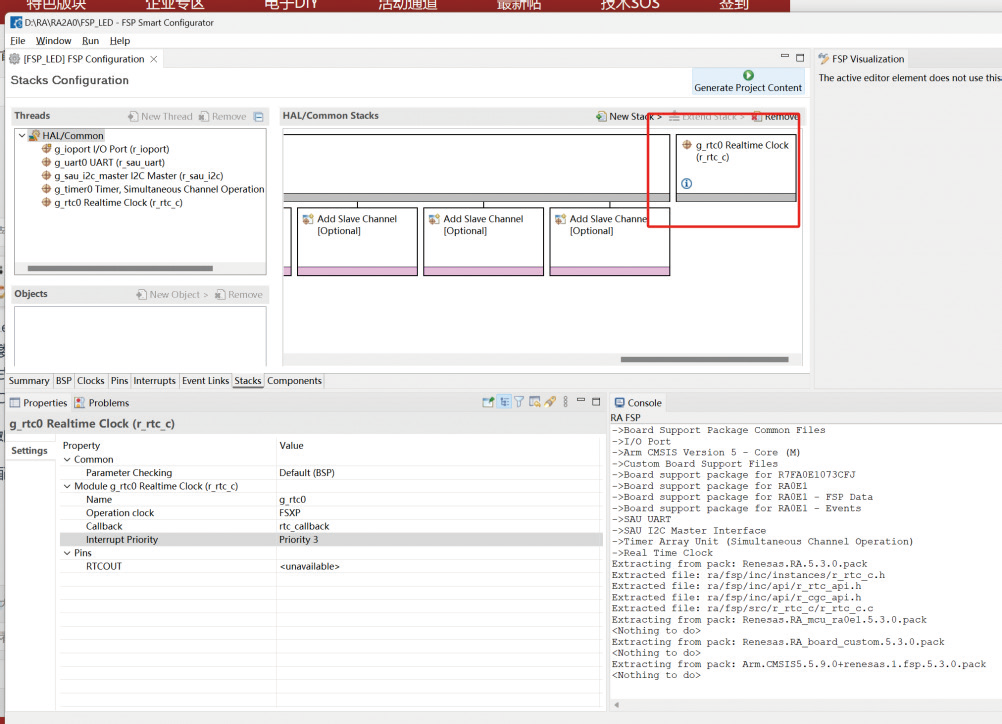

1.打开RASC配置工具，新增一个stack：

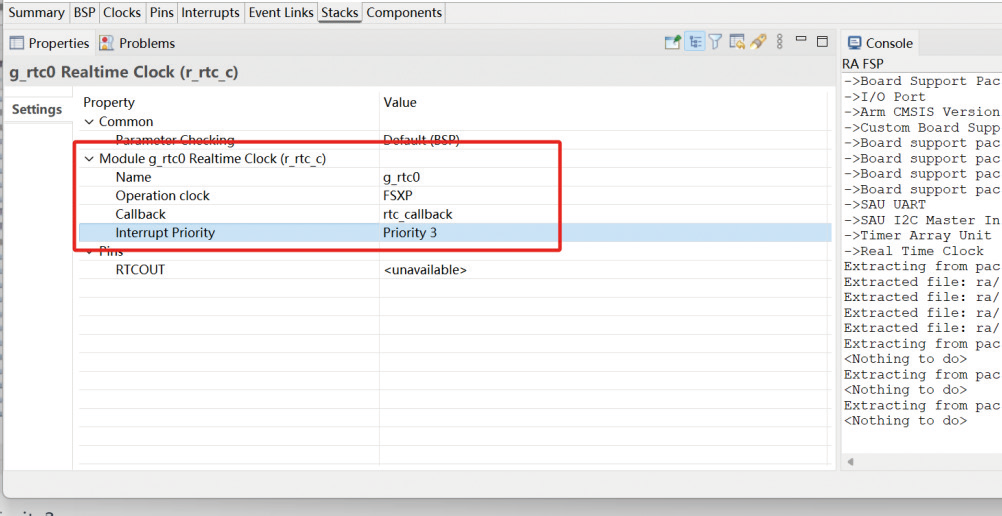

2.在g_rtc属性中，配置他为g_rtc0，开启中断，并设置中断函数为rtc_callback，中断级别为Priority3

3.保存配置并重新生成代码。

4.添加drv_rtc.c/h

在drv_rtc.c中添加代码如下：

view plaincopy to clipboardprint?

1. int RTCDrvInit(void)

2. {

3. rtc_time_t SetTime = {

4. .tm_sec = 0, // 秒

5. .tm_min = 45, // 分

6. .tm_hour = 19, // 小时

7. .tm_mday = 29, // 日（一个月中）

8. .tm_wday = 3, // 星期

9. .tm_mon = 6, // 月份

10. . tm_year = 2024-1900, // 年份（如今年是

2008，则这里输入2008-1900=108）

11. };

12.

13. fsp_err_t err = g_rtc0.p_api->open(g_rtc0.p_

ctrl, g_rtc0.p_cfg);

14. assert(FSP_SUCCESS == err);

15.

16. err = g_rtc0.p_api->calendarTimeSet(g_rtc0.

p_ctrl, &SetTime);

17. assert(FSP_SUCCESS == err);

18.

19. err = g_rtc0.p_api->periodicIrqRateSet(g_rtc0.

p_ctrl, RTC_PERIODIC_IRQ_SELECT_1_

SECOND);

20. assert(FSP_SUCCESS == err);

21.

22. return true;

23. }

本函数为初始化RTC，先定义一个Settime 结构体，将需要初始化的年月日时分秒以及星期添calendarTimeSet来设置时间。

使用periodicIrqRateSet 设置一个1 秒的中断。

view plaincopy to clipboardprint?

1. void rtc_callback(rtc_callback_args_t * p_args)

2. {

3. if(RTC_EVENT_PERIODIC_IRQ == p_args-

>event)

4. {

5. /* 若是周期中断，获取日期*/

6. gRtcPeriodFlag = true;

7. g_rtc0.p_api->calendarTimeGet(g_rtc0.p_

ctrl, (rtc_time_t*)&gCurTime);

8. }

9. }

在回调函数中，更新获取时间标志，并把当前时间读取到gCurTime中。

同时我们开放一个RTCDrvGetTime函数，用于返回时间。

view plaincopy to clipboardprint?

1. int RTCDrvGetTime(rtc_time_t *time)

2. {

3. if(RTCDrvWaitPeriodInt())

4. {

5. *time = gCurTime;

6. return true;

7. }

8. return false;

9. }

1   测试

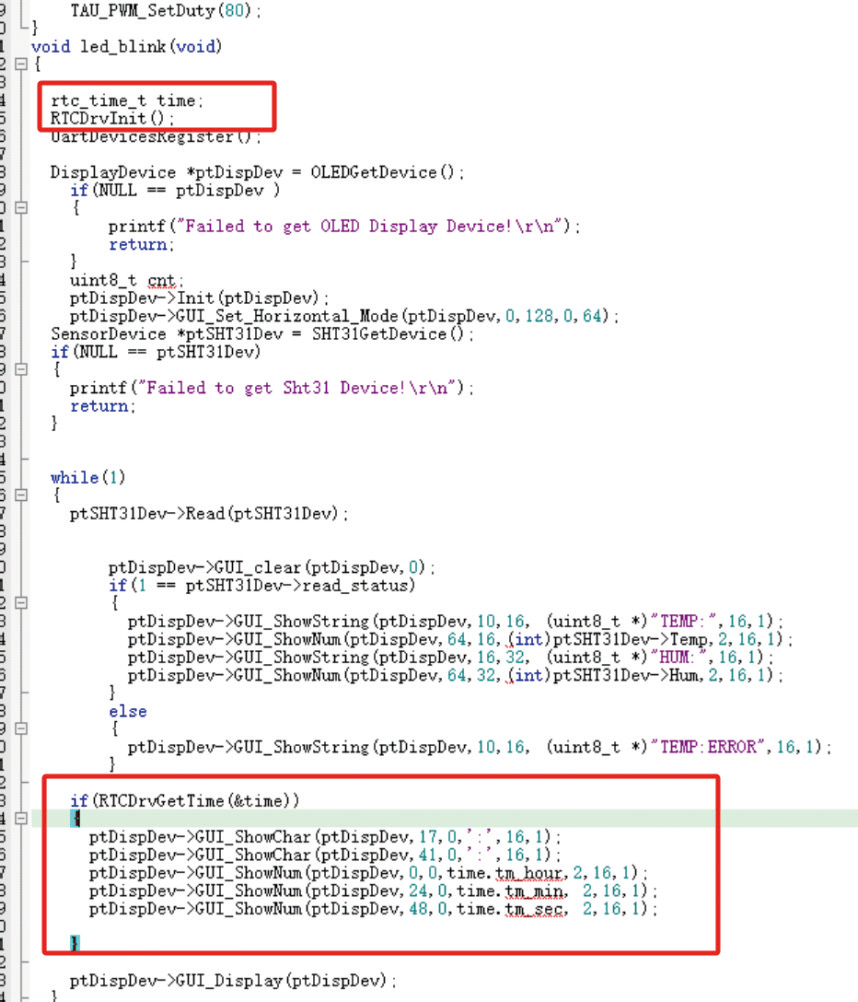

在主函数中，先初始化RTC，然后在大循环中获取时间，并更新到OLED屏上：

2   总结

瑞萨的RASC可以方便的配置外设，本实验采用面向对象的编程思想来驱动RTC，实现了1秒的中断，在回调中获取当时间，并实时更新到OLED屏上。

实验现象：
