从理论到落地：实网功耗测试实战案例+开源代码，低功耗应用指南！

本文将以Air8000核心板为例，带你快速上手三种功耗模式。在实际应用开发中，可根据具体需求灵活运用。

最新开发资料详见：www.air8000.cn

一、三种功耗模式简介


Air8000支持的三种功耗模式各有特点。

1.1 常规模式：

网络在线状态，随时响应服务器命令，CPU满频运行，外设功能全部可用。比如，所有GPIO电平都可以控制。

1.2 低功耗模式：

网络在线状态，随时响应服务器命令，CPU降频运行，外设功能部分可用。比如，仅有AGPIO可以保持电平。

1.3 PSM+模式：

网络离线状态，无法响应服务器命令，CPU降频运行，外设功能部分可用。比如，仅有AGPIO可以保持电平。

二、最新源码及实操教程

Air8000应用示例持续更新中，当前示例为低功耗应用指南。不同的应用场景，可按需选择不同模式以及三种功耗模式之间的相互转换。

最新源码及实操教程详见：

https://docs.openluat.com/air8000/luatos/app/lowpower/sleep/

2.1 常规模式测试

顾名思义，常规模式为模块不考虑功耗时处于的状态。

1）代码示例

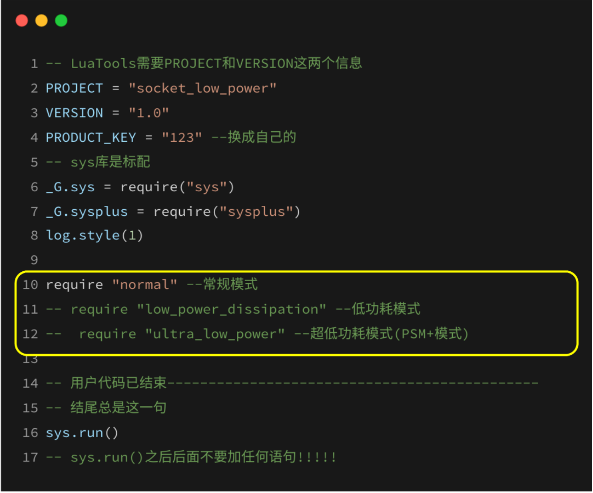

mian.lua中打开常规模式，屏蔽另外两种模式，如下图示：

normal.lua第二行和第三行，服务器IP端口号的地方改成用户自己使用的服务的IP/域名以及端口号。

如果仅作测试，也可以使用下面的测试服务器，测试服务器相关资料详见：

https://netlab.luatos.com/

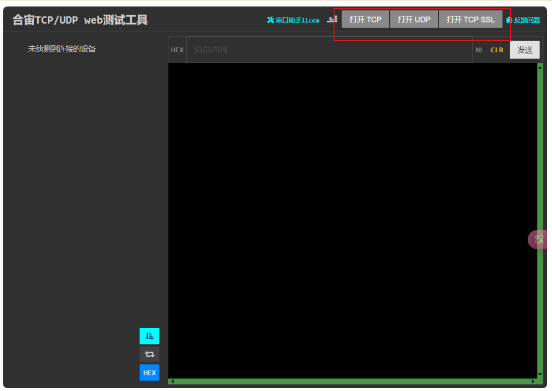

进入后选择打开TCP/UDP(根据用户服务器类型自行选择)：

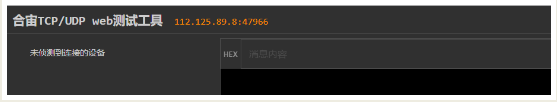

打开后，如图所示位置即是IP和端口号：

本示例使用服务器netlab.luatos.com，打开TCP，然后修改IP和端口号，自动回复netlab下发的数据，自收自发测试。

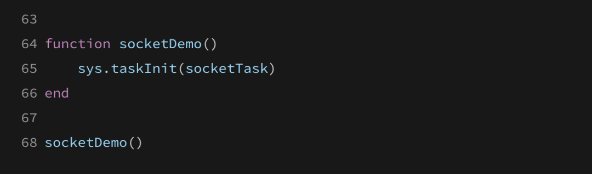

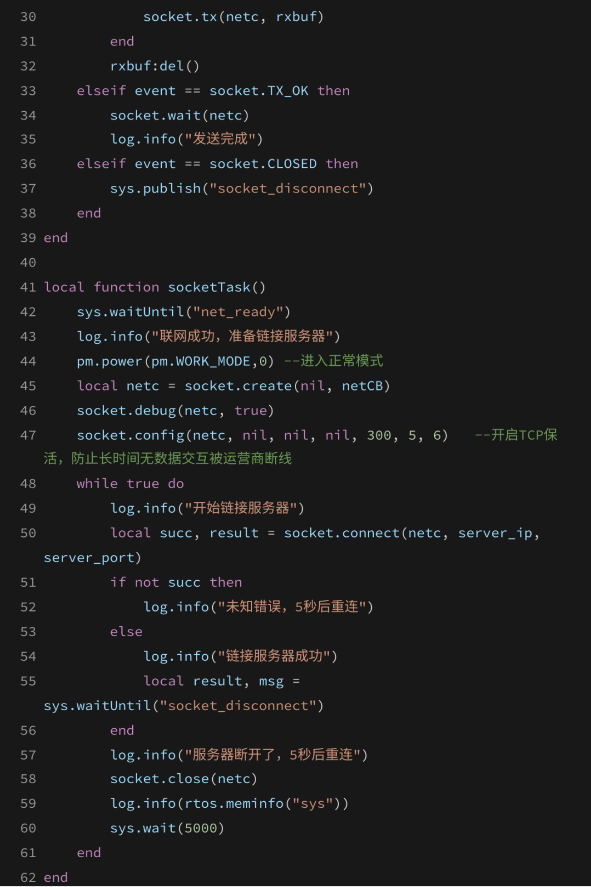

normal.lua：

2）常规模式功耗测试结果

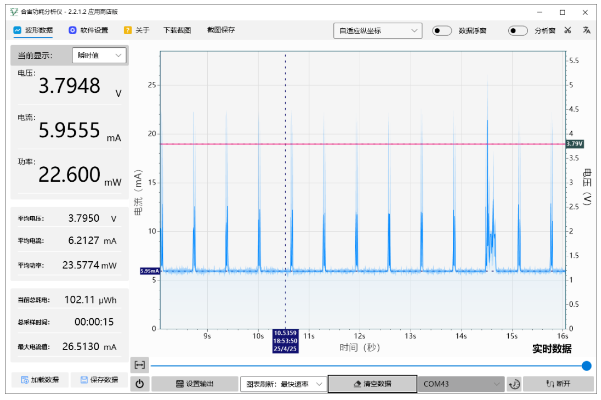

下图为链接好服务器后什么都不做的功耗，其中平均电流为6.2127mA。

注意：每一个尖峰均为和基站进行一些底层的数据交互导致的电流增大，这些交互不能省，均是3GPP协议规定的交互，如果省去，都有可能导致掉网。

2.2 低功耗模式测试

该模式可以实现与服务器之间进行长连接，服务器可随时下发数据给客户端，实现在低功耗情况下还能实时远程控制的功能。

1）代码示例

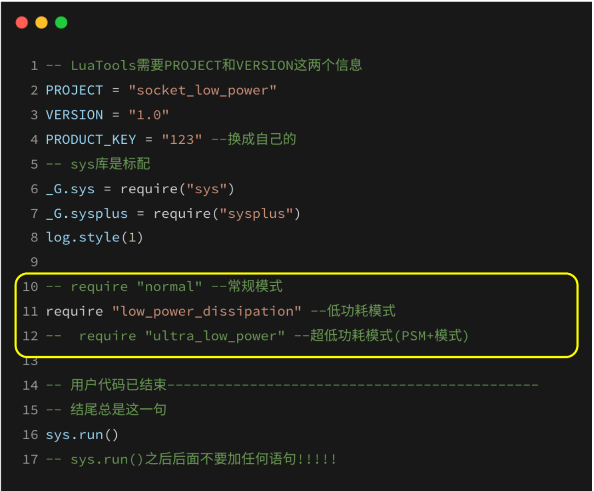

mian.lua中打开低功耗模式，屏蔽另外两种模式，如下图示：

low_power_dissipation.lua第二行和第三行，服务器IP端口号的地方，改成用户自己使用的服务的IP/域名以及端口号。

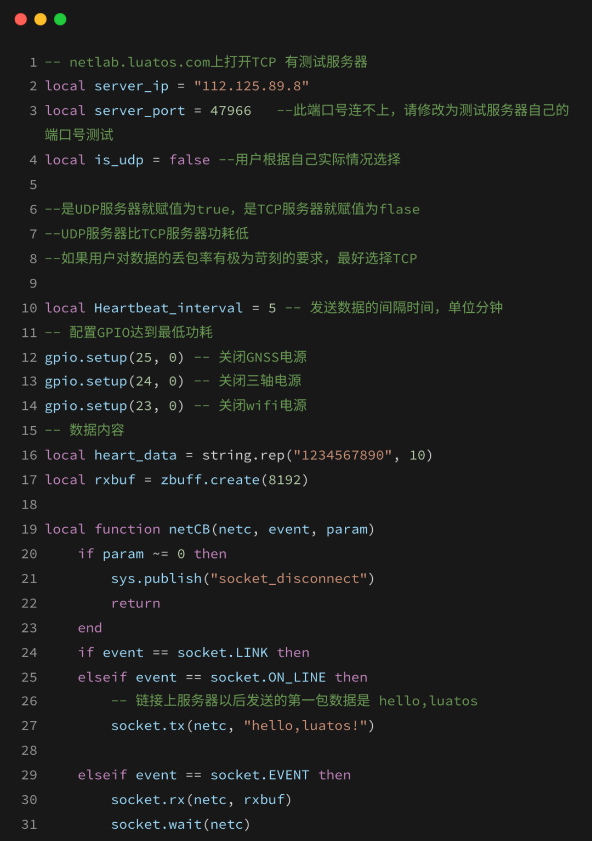

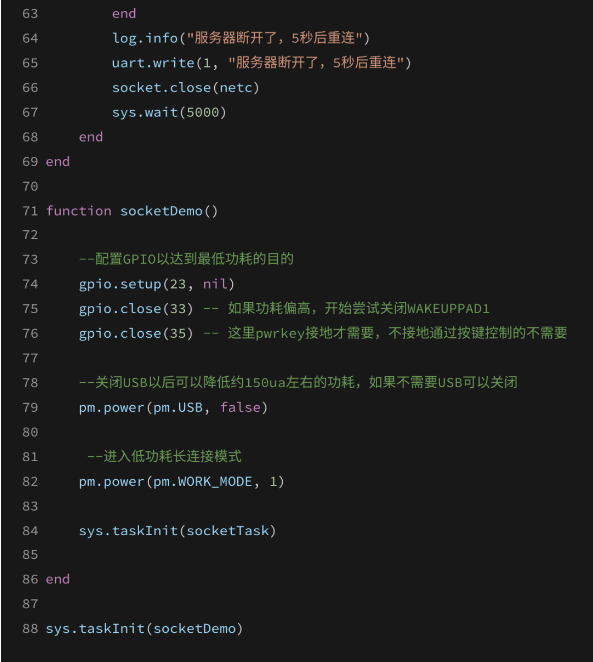

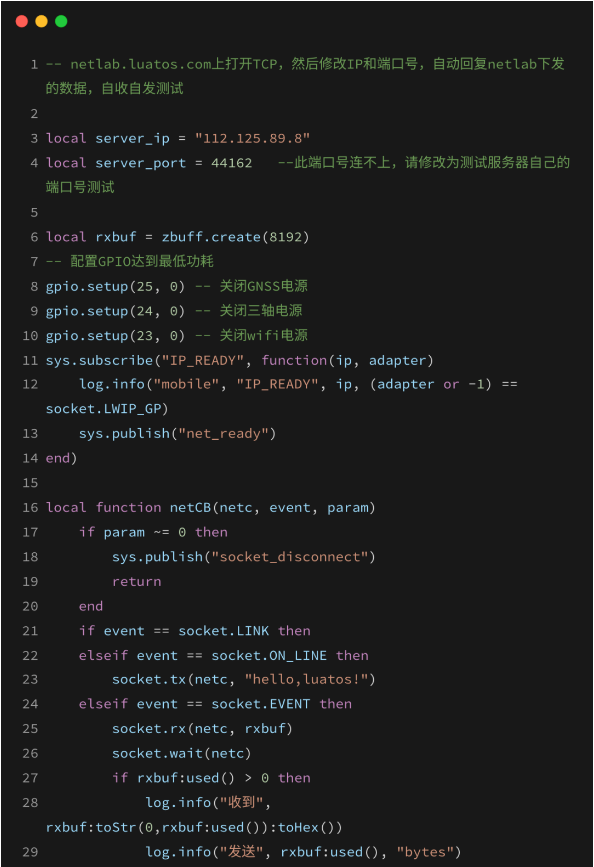

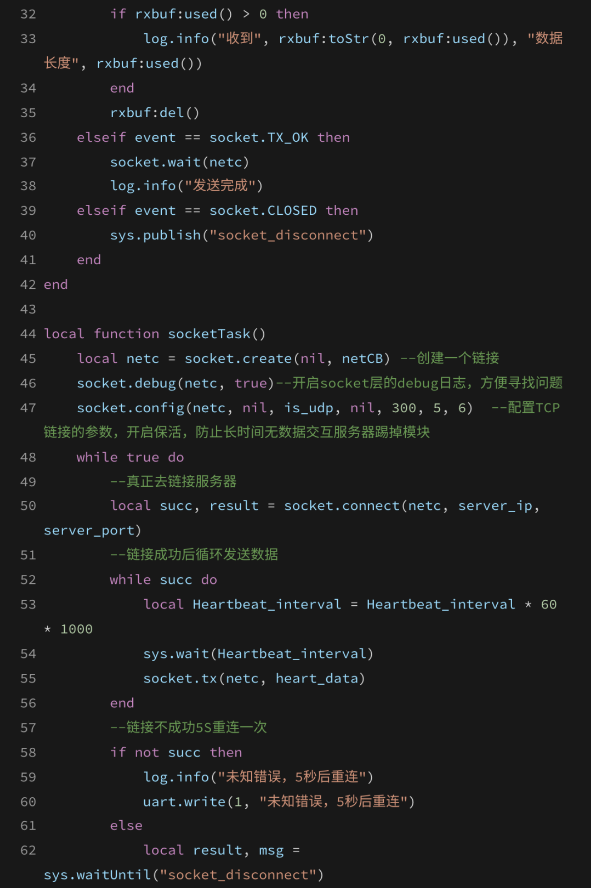

low_power_dissipation.lua：

2）低功耗模式功耗测试结果

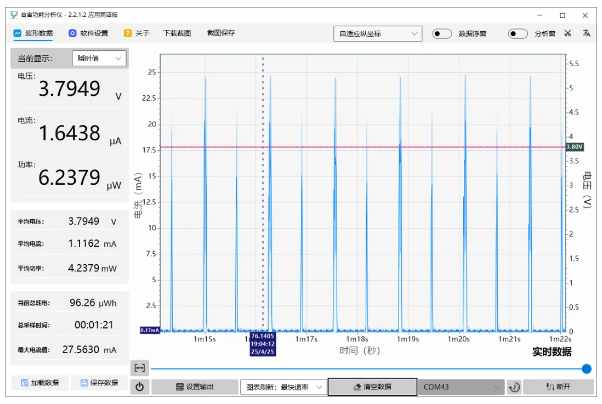

下图为低功耗模式下，不发数据时，模块的功耗情况，每一处尖峰都是与基站之间进行必要的通讯带来的电流增大。

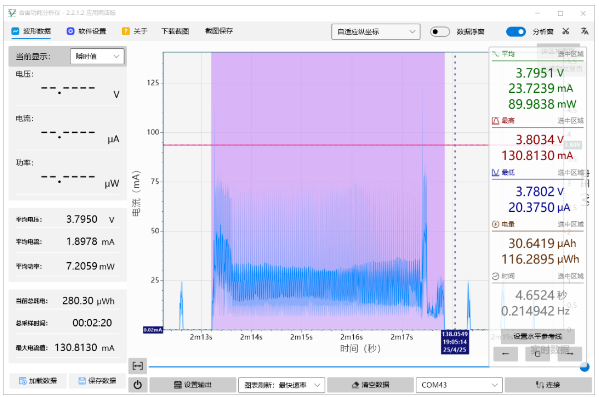

下图红框内为收到服务器下发数据时的功耗数据，可以看出从唤醒到收到服务器数据总计花费约5秒，平均电流约为23.7mA：

2.3 超低功耗PSM+模式测试

对于和服务器之间不需要保持长连接，仅仅需要间隔几小时甚至几天才发一次数据给服务器，希望电池待机时间更久一些的场景，可以使用超低功耗PSM+模式。

1）代码示例

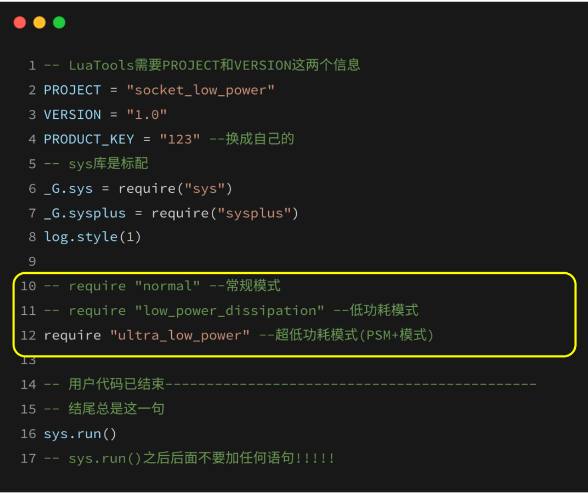

mian.lua中打开超低功耗模式，屏蔽另外两种模式，如下图示：

ultra_low_power.lua第二行和第三行，服务器IP端口号的地方，改成用户自己使用的服务的IP/域名以及端口号。

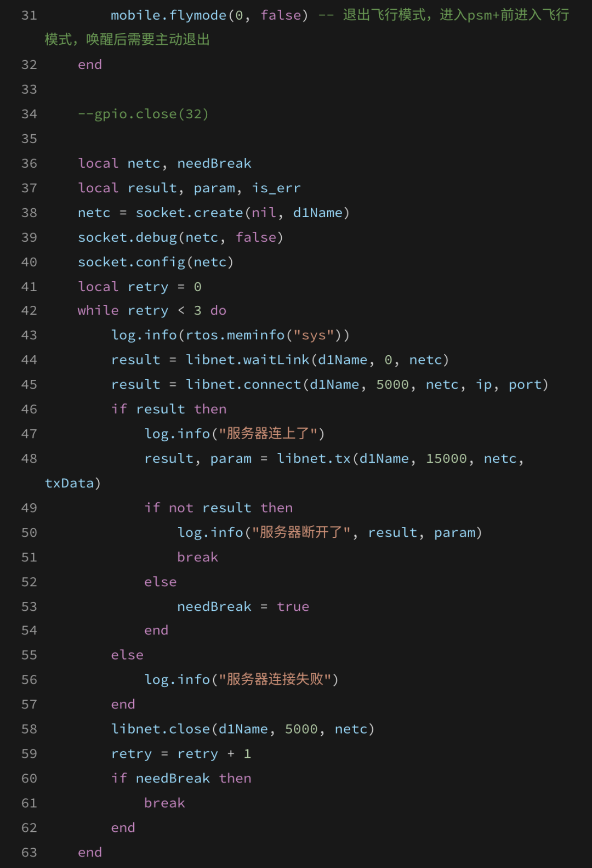

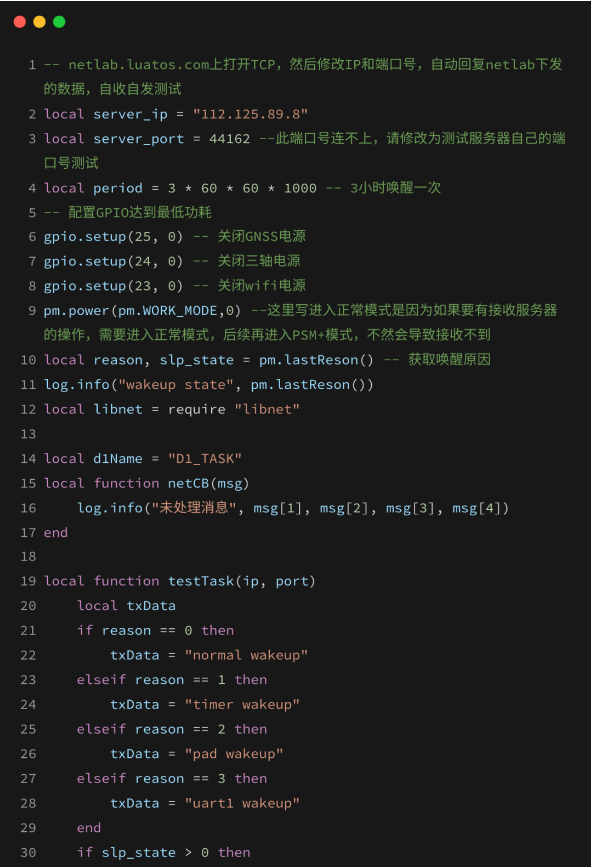

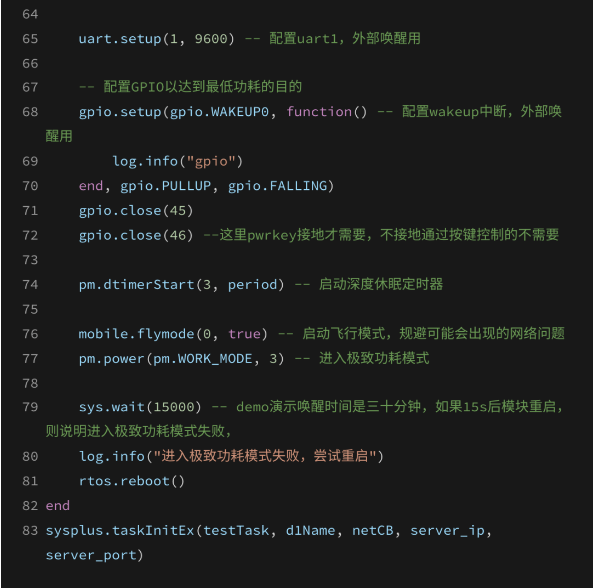

ultra_low_power.lua：

2）超低功耗PSM+模式功耗测试结果

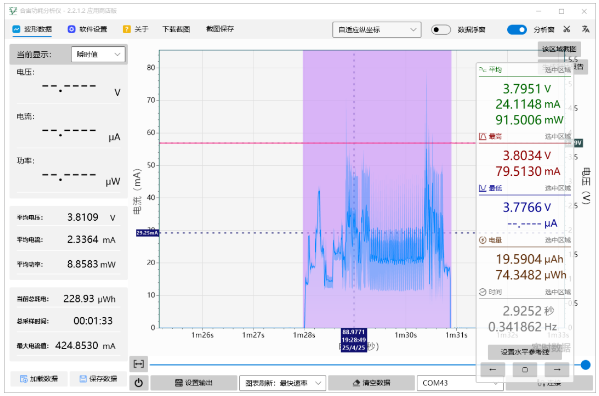

下图红框内为PSM+ 模式下，发送数据时的功耗，从发送数据到最后进入休眠总计花费约3秒，这3秒内平均电流约为24mA。

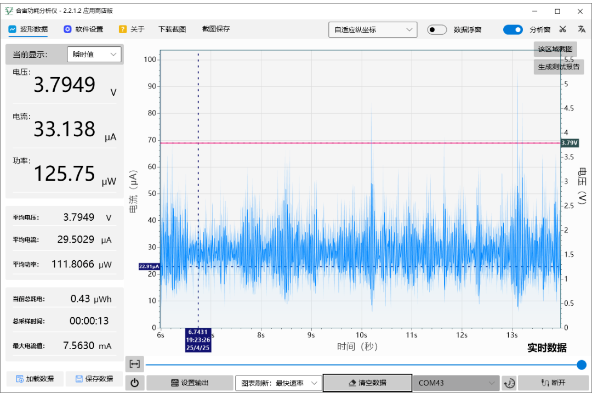

下图为PSM+模式下，模块待机时的功耗为30μA左右，目前因为充电IC影响，功耗会比4G模块系列要高，后续会对功耗进行优化。
