瑞萨RA0单片机连载——PWM实现呼吸灯

RA0E1拥有16bit的定时器。定时器支持PWM输出功能。这一节我将展示如何配置并实现呼吸灯的效果。

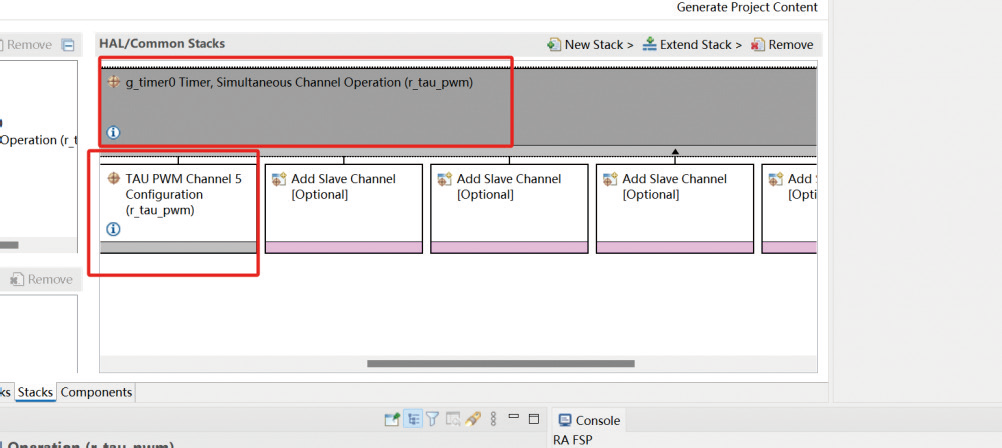

在前面工程基础之上打开RASC配置工具，新建一个r_tau_pwm的stack, 并激活pwm

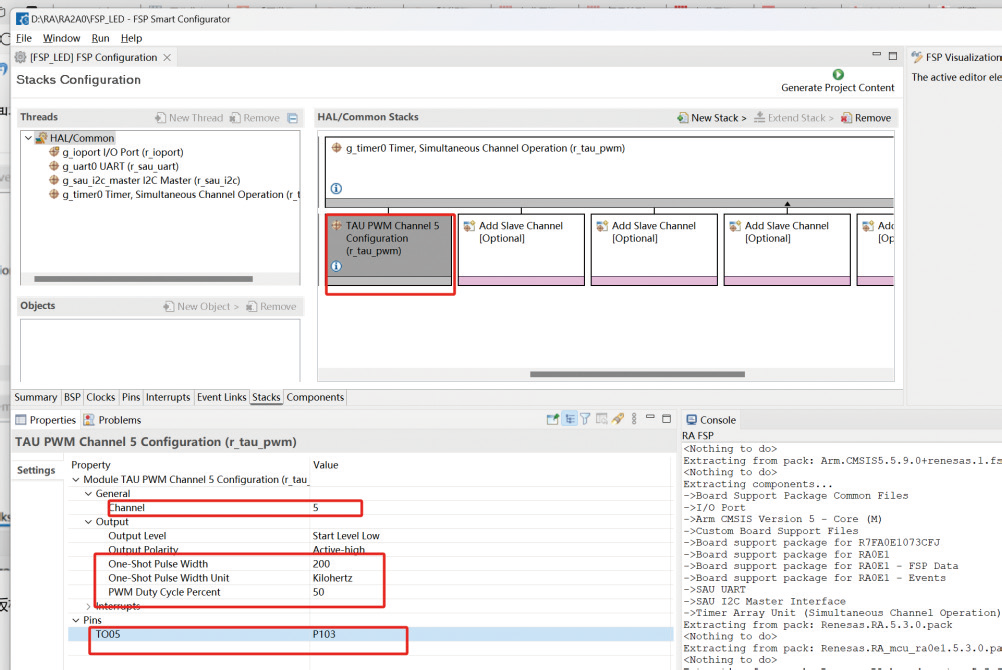

开发板板载的LED1为P103，所以在Pwm的属性中配置通道数为5，并设置TIO5，其详细配置属性如下图：

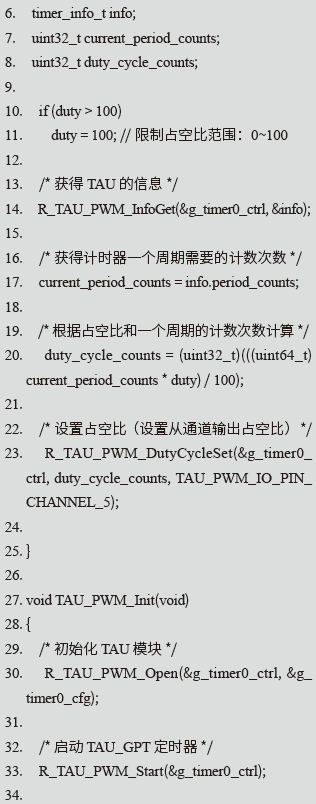

然后重新生成工程代码，打开工程，添加修改占空比与初始化代码如下：

view plaincopy to clipboardprint?

1./**自定义函数：设置PWM占空比

2.@param duty占空比范围：0~100 %

3.*/

4.void TAU_PWM_SetDuty(uint8_t duty)

5. {

6.timer_info_t info;

7.uint32_t current_period_counts;

8.uint32_t duty_cycle_counts;

9.

10.if (duty > 100)

11.duty=100; //限制占空比范围：0~100

12.

13 /*获得TAU的信息*/

14.R_TAU_PWM_InfoGet(&g_timer0_ctrl, &info);

15.

16./*获得计时器一个周期需要的计数次数*/

17.current_period_counts = info.period_counts;

18.

19./*根据占空比和一个周期的计数次数计算*/

20.duty_cycle_counts=(uint32_t)(((uint64_t)current_period_counts * duty)/100);

21.

22./*设置占空比（设置从通道输出占空比）*/

23.R_TAU_PWM_DutyCycleSet(&g_timer0_ctrl, duty_cycle_counts, TAU_PWM_IO_PIN_CHANNEL_5);

24.

25.}

26.

27.void TAU_PWM_Init(void)

28.{

29./*初始化TAU模块*/

30.R_TAU_PWM_Open(&g_timer0_ctrl, &g_timer0_cfg);

31.

32./*启动TAU_GPT定时器*/

33.R_TAU_PWM_Start(&g_timer0_ctrl);

34.

35. /* 重新设置占空比为 80% */

36. TAU_PWM_SetDuty(80);

37. }

【测试】

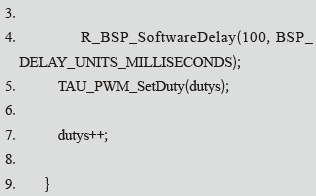

在主循环中添加测试代码如下：

view plaincopy to clipboardprint?

1.for(dutys=0;dutys<95;++dutys)

2.{

3.

4. R_BSP_SoftwareDelay(100, BSP_DELAY_UNITS_MILLISECONDS);

5.TAU_PWM_SetDuty(dutys);

6.

7.dutys++;

8.

9.}

下载程序后就可以看到LED1程现在的呼吸灯效果。
