你手中的手机、每天办公的电脑，甚至是家里的智能家电，它们的核心大脑都是芯片。但很少有人知道，这个撑起了数字时代的精密产物，最初居然只是毫不起眼的沙子。今天我们就一起走进芯片的世界，从砂石到方寸算力之巅，看看芯片是如何诞生，又有着怎样精妙的内在构造。

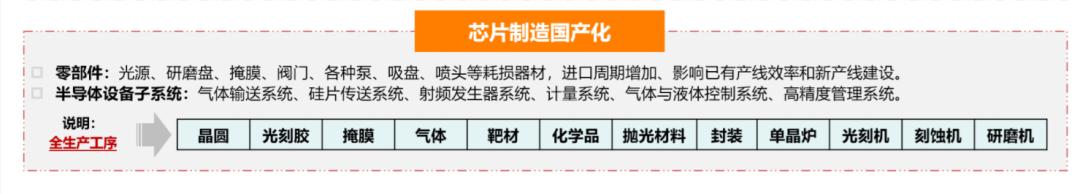

一、从沙子到芯片 —— 理解芯片的生产

点石成金的第一步：提纯硅

从沙子到芯片的第一步，就是从石英砂中提取高纯度硅，这一步就像给沙子“脱胎换骨”，去除杂质、保留纯净的硅元素，为后续芯片制造打下基础。

石英砂并不能直接变成芯片，第一步要做的就是“提纯”。工厂会将石英砂放入温度超过1800℃的高温电弧炉中，加入碳元素进行还原反应，去除石英砂中的氧元素，提炼出纯度约98%的工业硅。不过，此时的工业硅还像一块“粗坯”，含有大量铁、铝、硼等杂质，无法用于精密的芯片制造。

接下来要进行更精细的提纯——西门子法。简单来说，就是先将工业硅转化为三氯氢硅气体，再通过多次精馏（类似“蒸馏提纯”的原理），将三氯氢硅还原为高纯度的电子级多晶硅。这种多晶硅的纯度高达99.999999999%（11个9），意味着100亿个原子中，最多只能有1个杂质原子，其纯度远超我们日常接触的任何物质，哪怕是医用级别的高纯度材料，也无法与之相比。这一步，就是把普通沙子“点石成金”的关键。

晶圆

高纯度的多晶硅，还需要进一步加工成“晶圆”——芯片的“载体”。工人会将多晶硅融化成熔融状态的硅液，放入单晶炉中，再将一颗提前准备好的“籽晶”（可以理解为“种子”）放入硅液中。通过“旋转提拉法”，籽晶会以每分钟几毫米的缓慢速度向上提拉，硅原子会顺着籽晶的晶格结构，一层一层整齐排列，最终形成一根完整的单晶硅棒。

单晶硅棒的直径，决定了后续晶圆的尺寸。目前主流的晶圆尺寸是12英寸（约30厘米），一根12英寸的单晶硅棒，长度可以达到2米以上，堪比一个成年人的身高。随后，单晶硅棒会被金刚石锯片切割成厚度仅0.75毫米左右的薄片——这就是硅片。

切割后的硅片表面会有划痕和凹凸不平，需要经过打磨和化学机械抛光，去除表面损伤，最终得到表面如镜面般光滑的晶圆。它的表面平整度误差不超过0.1纳米，相当于人类头发丝直径的百万分之一——如果把晶圆放大到足球场那么大，它的表面最高处和最低处的差距，也不会超过一根头发丝的粗细。

光刻与蚀刻：在晶圆上绘制电路

如果说晶圆是芯片的“画布”，那么光刻和蚀刻，就是在这张“画布”上绘制精密电路的核心步骤——这也是芯片制造中最关键、最难的一步，被称为半导体产业的“皇冠上的明珠”，直接决定了芯片的精度和性能。

首先，工程师会在晶圆表面涂上一层“光刻胶”，这种材料遇到特定光线会发生化学性质变化。随后，使用光刻机（目前最先进的是极紫外光刻机EUV），将设计好的芯片电路图，通过极紫外光投射到光刻胶上。曝光后的光刻胶会变硬，形成一层可以抵抗蚀刻的“保护层”，而未曝光的部分则会保留柔软的状态。

目前最先进的极紫外光刻机，其光源能量是太阳光的100万倍，能够实现0.5纳米的制程精度——这个精度有多高？相当于把一根头发丝分成100万份，每一份的宽度，就是它的精度。这种超高精度，才能让芯片上集成更多的晶体管，实现更强的算力。

光刻完成后，晶圆会被放入蚀刻机中。蚀刻机通过等离子体（一种高温带电气体），将没有被光刻胶保护的硅材料“腐蚀”掉，只留下被光刻胶覆盖的部分，这样一来，晶圆表面就会出现精细的电路图案。这个过程并不是一次就能完成的，需要重复几十次甚至上百次，每一次的对准精度都要控制在纳米级别，稍有失误，整片晶圆就会报废，损失巨大。

掺杂与封装：赋予芯片功能与保护

有了电路图案的晶圆，还只是“半成品”，需要通过“掺杂”工艺，赋予它计算能力。掺杂的原理很简单：通过离子注入工艺，将磷、硼等杂质离子加速到接近光速，精准注入到晶圆的特定区域，改变半导体的导电性能，从而形成晶体管的源极、漏极和栅极——这三个部分，就是晶体管的“核心部件”，相当于芯片的“最小计算单元”。

离子注入的精度要求极高，深度和浓度的误差不能超过一个原子层，稍有偏差，晶体管就无法正常工作。完成掺杂后，晶圆会被送到测试机上，通过细小的探针，测试每一颗芯片的电气性能，筛选出合格的芯片裸片（相当于芯片的“核心裸板”），不合格的会被直接淘汰。

最后一步是封装。封装就像是给芯片“穿上一层坚固的铠甲”：首先通过金丝球焊工艺，将直径仅20微米（比头发丝还细）的金线，精准焊接在芯片裸片的焊盘和封装引脚之间；随后，用环氧树脂等耐高温、防腐蚀的材料，将芯片裸片包裹起来，形成我们日常见到的芯片成品。

封装不仅仅是保护作用，还承担着散热和电气连接的功能——芯片运行时会产生热量，封装材料可以帮助散热，避免芯片因过热损坏；而引脚则是芯片与外部设备（如手机、电脑主板）连接的“桥梁”，保障电信号和数据的传输。

二、深入了解 IC 内部结构 —— 理解芯片的设计

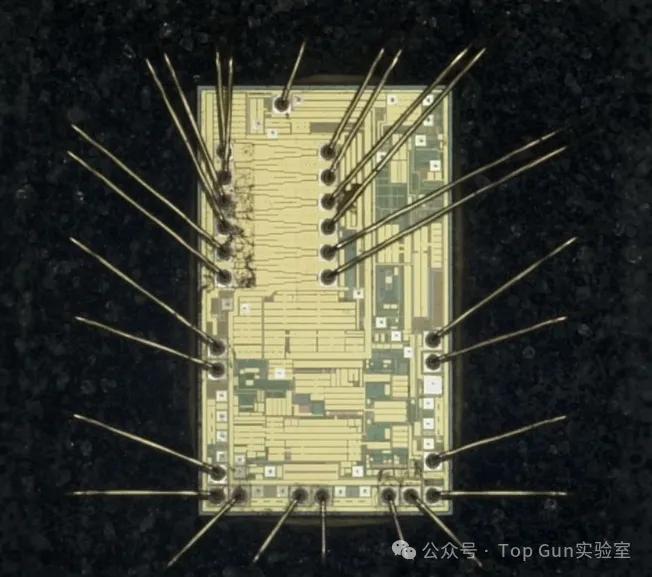

5.2.1 金线：芯片的神经脉络

金线是芯片内部的“信号传输通道”，相当于芯片的“神经脉络”，它的核心作用是连接芯片裸片和封装引脚，快速传输芯片运行时的电信号。金线的优势很明显——导电性极佳、稳定性强，能确保电信号传输不延迟、不损耗，是目前芯片封装中最常用的导线。

金线的焊接过程堪称“微观级别的精密操作”：通过金丝球焊工艺，首先在芯片焊盘上，用高压电弧将金线融化成一个微小的金球（直径仅几微米），随后将金球精准按压在焊盘上，形成牢固的焊接点；接着，将金线拉到封装引脚的位置，再次焊接固定，整个过程的精度控制在微米级别，堪比“在针尖上跳舞”。

随着芯片集成度越来越高（芯片上的晶体管数量越来越多），金线也逐渐面临“空间不足”的问题。因此，铜线和铝线也开始被广泛应用——它们的成本更低，且可以实现更高的传输密度，适合用于高端芯片的封装。

5.2.2 晶圆：芯片的孕育温床

晶圆是芯片的“孕育温床”，所有芯片的制造，都要在晶圆上完成。一块12英寸的晶圆，相当于一张普通唱片的大小，上面可以同时制造数千颗芯片——就像在一张纸上印上很多相同的图案，批量生产能大幅降低成本。

每一颗芯片在晶圆上都拥有独立的电路单元，从光刻、蚀刻到掺杂，每一道工序都需要在无尘车间中进行。无尘车间的要求极高，车间内的尘埃颗粒直径不能超过0.1微米，空气质量是医院手术室的1000倍——因为哪怕是一颗微小的尘埃，落在晶圆上，都可能导致芯片电路短路，直接报废。

当晶圆完成所有制造工序后，会通过划片机进行切割。划片机使用金刚石刀片，以每分钟数万转的速度高速旋转，将晶圆切割成一颗颗独立的芯片裸片。这个过程既要保证切割精度，不能损伤芯片内部的电路，又要提高效率，确保每一颗裸片都能正常使用。

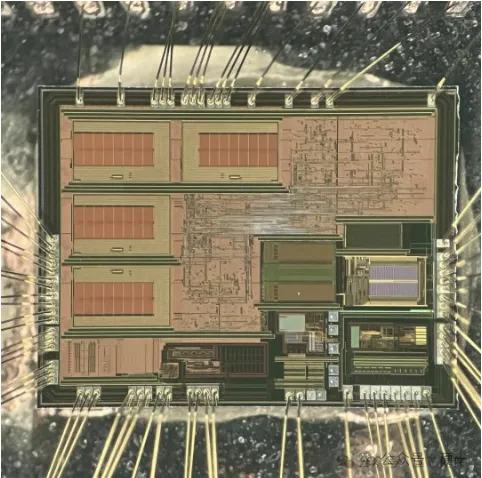

Gold Bonding Wire: 半导体键合金线/金丝

用于半导体封装工艺中的芯片键合。

Wire Bond/金线键合：指在对芯片和基板间的胶粘剂处理以使其有更好的粘结性能后,用高纯金线把芯片的接口和基板的接口键合。

成分为金（纯度为99.999%），掺杂银、钯、镁、铁、铜、硅等元素。

掺杂不同的元素可以改变金线的硬度、刚性、延展度、电导率等参数。

5.2.3 封装：芯片的坚固铠甲

很多人以为封装只是“给芯片套个壳”，其实不然——封装是芯片不可或缺的一部分，承担着机械保护、电气连接、散热三大核心作用，直接影响芯片的稳定性和使用寿命。

不同的应用场景，需要不同的封装形式。比如我们常见的BGA封装（球栅阵列封装），拥有密集的引脚，能实现高速的数据传输，适合用于高性能处理器（如电脑CPU、手机SoC）；而QFP封装（四方扁平封装），拥有扁平的引脚，更便于焊接，常用于一些通用芯片（如家电中的控制芯片）。

对于高性能芯片（如服务器芯片、显卡芯片），封装技术尤为重要。这类芯片运行时会产生大量热量，普通的封装无法满足散热需求，因此会采用液冷封装技术——在封装内部加入冷却液，通过冷却液的循环，快速带走芯片产生的热量，让芯片可以在更高的频率下稳定运行，发挥更强的性能。

先进封装

先进封装是“超越摩尔”(More than Moore)时代的一大技术亮点。当芯片在每个工艺节点上的微缩越来越困难、也越来越昂贵之际，工程师们将多个芯片放入先进的封装中，就不必再费力缩小芯片了。本文将对先进封装技术中最常见的10个术语进行简单介绍。

2.5D封装

先进封装是“超越摩尔”(More than Moore)时代的一大技术亮点。当芯片在每个工艺节点上的微缩越来越困难、也越来越昂贵之际，工程师们将多个芯片放入先进的封装中，就不必再费力缩小芯片了。本文将对先进封装技术中最常见的10个术语进行简单介绍。

2 .5D封装是传统2D IC封装技术的进展，可实现更精细的线路与空间利用。在2.5D封装中，裸晶堆栈或并排放置在具有硅通孔(TSV)的中介层(interposer)顶部。其底座，即中介层，可提供芯片之间的连接性。

2.5D封装通常用于高端ASIC、FPGA、GPU和内存立方体。2008年，赛灵思(Xilinx)将其大型FPGA划分为四个良率更高的较小芯片，并将这些芯片连接到硅中介层。2.5D封装由此诞生，并最终广泛用于高带宽内存(HBM)处理器整合。

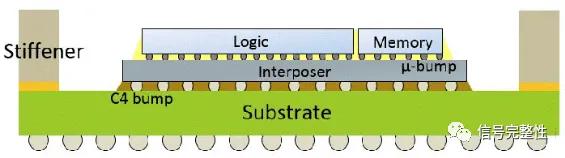

2.5D封装示意图

3D封装

在3D IC封装中，逻辑裸晶堆栈在一起或与储存裸晶堆栈在一起，无需建构大型的系统单芯片(SoC)。裸晶之间透过主动中介层连接，2.5D IC封装是利用导电凸块或TSV将组件堆栈在中介层上，3D IC封装则将多层硅晶圆与采用TSV的组件连接在一起。

TSV技术是2.5D和3D IC封装中的关键使能技术，半导体产业一直使用HBM技术生产3D IC封装的DRAM芯片。

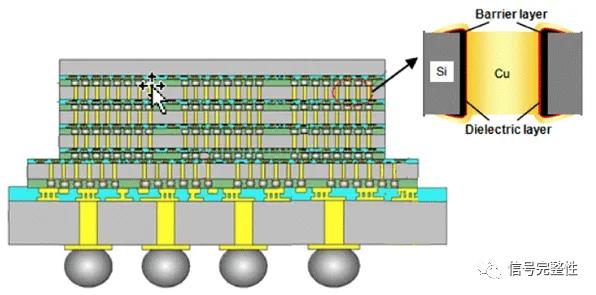

从3D封装的截面图可以看出，透过金属铜TSV实现了硅芯片之间的垂直互连Chiplet

芯片库中有一系列模块化芯片可以采用裸晶到裸晶互连技术整合到封装中。Chiplet是3D IC封装的另一种形式，可以实现CMOS组件与非CMOS组件的异质整合(Heterogeneous integration)。换句话说，它们是较小型的SoC，也叫做chiplet，而不是封装中的大型SoC。

将大型SoC分解为较小的小芯片，与单颗裸晶相比具有更高的良率和更低的成本。Chiplet使设计人员可以充分利用各种IP，而不用考虑采用何种工艺节点，以及采用何种技术制造。他们可以采用多种材料，包括硅、玻璃和层压板来制造芯片。

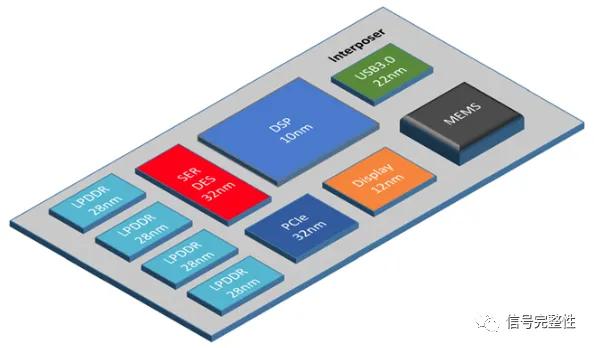

基于Chiplet的系统是由中介层上的多个Chiplet组成扇出(Fan Out)封装

在扇出封装中，“连结”(connection)被扇出芯片表面，从而提供更多的外部I/O。它使用环氧树脂成型材料(EMC)完全嵌入裸晶，不需要诸如晶圆凸块、上助焊剂、倒装芯片、清洁、底部喷洒充胶和固化等工艺流程，因此也无需中介层，使异质整合变得更加简单。

与其他封装类型相比，扇出技术提供了具有更多 I/O 的小尺寸封装。2016 年，它使 Apple 能够使用台积电的封装技术将其 16 纳米应用处理器与移动 DRAM 集成到 iPhone 7 的一个封装中，从而成为技术明星。

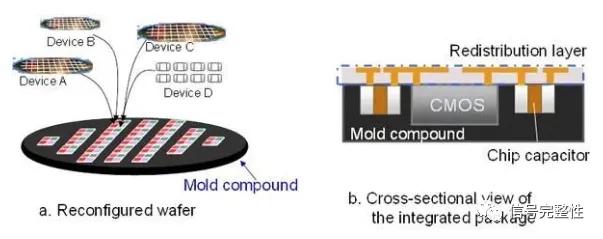

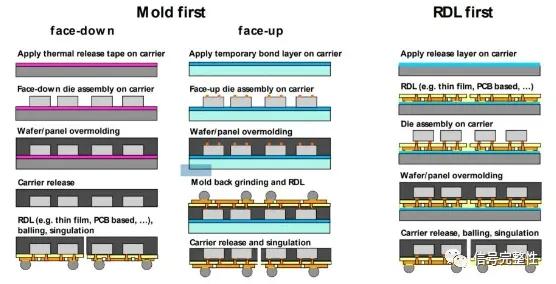

扇出封装扇出晶圆级封装(FOWLP)FOWLP技术是针对晶圆级封装(WLP)的改进，可以为硅芯片提供更多外部连接。它将芯片嵌入环氧树脂成型材料中，然后在晶圆表面建构高密度重分布层(RDL)并施加焊锡球，形成重构晶圆(reconstituted wafer)。

它通常先将经过处理的晶圆切成单颗裸晶，然后将裸晶分散放置在载体结构(carrier structure)上，并填充间隙以形成重构晶圆。FOWLP在封装和应用电路板之间提供了大量连接，而且由于基板比裸晶要大，裸晶的间距实际上更宽松。

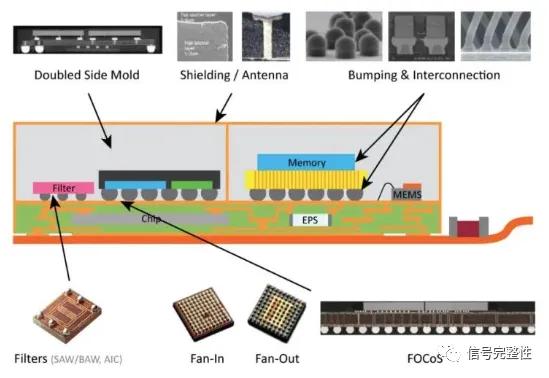

FOWLP封装示例异质整合将分开制造的不同组件整合到更高级别的组件中，可以增强功能并改进工作特性，因此半导体组件制造商能够将采用不同工艺流程的功能组件组合到一个组件中。

异质整合类似于系统级封装(SiP)，但它并不是将多颗裸晶整合在单个基板上，而是将多个IP以Chiplet的形式整合在单个基板上。异质整合的基本思想是将多个具有不同功能的组件组合在同一个封装中。

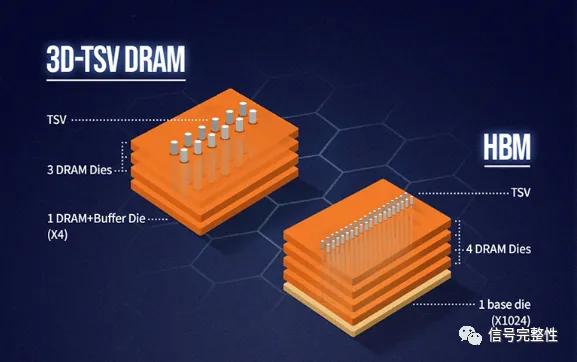

异质整合中的一些技术建构区块HBMHBM是一种标准化的堆栈储存技术，可为堆栈内部，以及内存与逻辑组件之间的数据提供高带宽信道。 HBM封装将内存裸晶堆栈起来，并透过TSV将它们连接在一起，从而创建更多的I/O和带宽。

HBM是一种JEDEC标准，它在封装内垂直整合了多层DRAM组件，封装内还有应用处理器、GPU和SoC。HBM主要以2.5D封装的形式实现，用于高端服务器和网络芯片。现在发布的HBM2版本解决了初始HBM版本中的容量和时钟速率限制问题。

HBM封装中介层

中介层是封装中多芯片裸晶或电路板传递电信号的管道，是插口或接头之间的电接口，可以将信号传播更远，也可以连接到板子上的其他插口。

中介层可以由硅和有机材料制成，充当多颗裸晶和电路板之间的桥梁。硅中介层是一种经过验证的技术，具有较高的细间距I/O密度和TSV形成能力，在2.5D和3D IC芯片封装中扮演着关键角色。

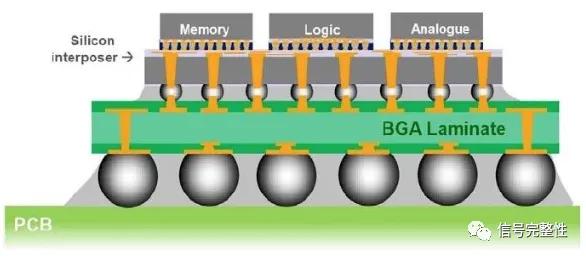

系统分区中介层的典型实现重分布层

重分布层包含铜连接线或走线，用于实现封装各个部分之间的电气连接。它是金属或高分子介电材料层，裸晶可以堆栈在封装中，从而缩小大芯片组的I/O间距。重分布层已成为2.5D和3D封装解决方案中不可或缺的一部分，使其上的芯片可以利用中介层相互进行通讯。

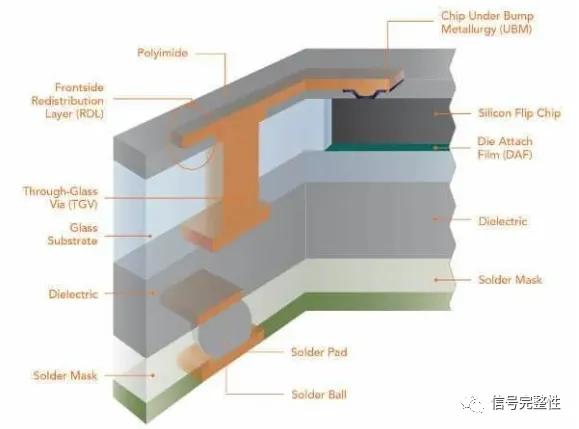

使用重分布层的整合封装TSV

TSV是2.5D和3D封装解决方案的关键实现技术，是在晶圆中填充铜，提供贯通硅晶圆裸晶的垂直互连。它贯穿整个芯片以提供电气连接，形成从芯片一侧到另一侧的最短路径。

从晶圆的正面将通孔或孔洞蚀刻到一定深度，然后将其绝缘，并沉积导电材料(通常为铜)进行填充。芯片制造完成后，从晶圆的背面将其减薄，以暴露通孔和沉积在晶圆背面的金属，从而完成TSV互连。

5.2.4 工艺：芯片性能的幕后推手

我们常听到的7nm、5nm、3nm，指的就是芯片工艺（制程），它是决定芯片性能的“幕后推手”。简单来说，制程越小，意味着晶体管的尺寸越小，在同样大小的芯片上，就能集成更多的晶体管——晶体管数量越多，芯片的算力就越强，同时功耗也越低（更省电）。

举个例子：从10nm工艺升级到7nm工艺，芯片的晶体管密度提升了一倍以上，功耗降低了30%左右——这就是为什么新款手机的芯片，比旧款更小、更省电，却能实现更强的性能。先进的芯片工艺，是一个国家半导体产业实力的核心体现，它集合了材料科学、精密制造、光学、电子工程等多个领域的顶尖技术，难度极高。

目前最先进的3nm工艺，采用了全新的GAA（环绕栅极）晶体管结构——传统的晶体管是“平面结构”，而GAA晶体管是“立体结构”，能更好地控制晶体管的电流，减少电流泄漏，进一步提升芯片的性能和能效比，为人工智能、高端计算等领域提供更强的算力支撑。

写在最后

芯片是现代科技的集大成者，从不起眼的沙子到驱动数字世界的算力核心，每一颗芯片的诞生，都凝聚着无数工程师的智慧和心血，也承载着一个国家的科技实力。了解芯片的生产和设计，不仅能让我们看清数字时代的底层逻辑，更能明白科技发展背后的不易——每一步突破，都需要跨越无数技术难关。

随着半导体技术的不断进步，未来的芯片将会拥有更加强大的算力、更低的功耗，体积也会更加小巧。它们将持续支撑人工智能、量子计算、自动驾驶等前沿科技的发展，让数字世界变得更加智能、更加便捷，而这一切的起点，依然是那一粒平凡的沙子。

一个成功的芯片，其“突破点”往往是它在特定市场或技术领域脱颖而出的关键。这个突破点可以是技术上的、市场策略上的，或是商业模式上的。
