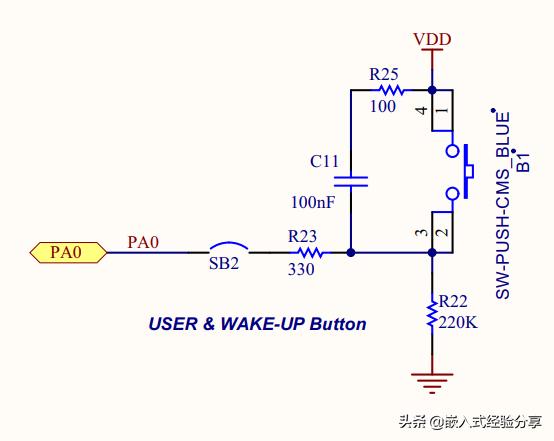

采用按键消抖电路，不用再软件延时了 作者：嵌入式经验分享 时间：2025-08-06 来源：今日头条 加入技术交流群 扫码加入和技术大咖面对面交流海量资料库查询 收藏 <a href='https://ad.eepw.com.cn/www/delivery/ck.php?n=a635e61e&cb=INSERT_RANDOM_NUMBER_HERE' target='_blank'><img src='https://ad.eepw.com.cn/www/delivery/avw.php?zoneid=88&cb=INSERT_RANDOM_NUMBER_HERE&n=a635e61e' border='0' alt='' /></a> <a href='https://ad.eepw.com.cn/www/delivery/ck.php?n=a576c0a2&cb=INSERT_RANDOM_NUMBER_HERE' target='_blank'><img src='https://ad.eepw.com.cn/www/delivery/avw.php?zoneid=87&cb=INSERT_RANDOM_NUMBER_HERE&n=a576c0a2' border='0' alt='' /></a> 这两个电路是STM32开发板上的，可以直接用，软件上按键就不用程序延时了，更简单了。把待机低电平的消抖电路讲一下。开始是低电平，C11冲满电；按下键（导通）时C11通过R25快速放电，此时如果按键抖动（断开），VDD通过R25+R22给C11缓慢冲电，R22上有电流流过，因此仍然有电平，实现了捎抖的目的！虽然电路简单，确实巧妙！可以通过调整R25、R22的值，实现按键反应时间的调节。待机低电平 消抖电路待机高电平 消抖电路
