功率监测与控制系统DIY——搭建环境，定时器翻转LED

1   任务目标

使用单片机定时器实现1s翻转LED验证开发板时钟晶振是否正确

2   开发工具

STM32支持的开发环境很多，我现在中意下面的组合：

●   STM32CubeMX图形化配置、生成工程；

●   STM32CubeCLT意法半导体退出的一体化、多操作系统支持的命令行工具，主要面向第三发集成开发环境提供商，允许他们在自己的IDE框架内集成对STM32微控制器的支持，包括代码编译、烧录、调试等功能；

●   CLion 一个功能强大的且智能化的C/C++开发环境，具有高效的代码编辑、调试和项目管理能力；

●   STM32CubeIDE/Keil MDK/IAR曾经非常流行的STM32开发环境，这里不做介绍；

分别安装STM32CubeMX/STM32CubeCLT以及CLion，然后再Clion 中新建STM32CubeMX 工程。

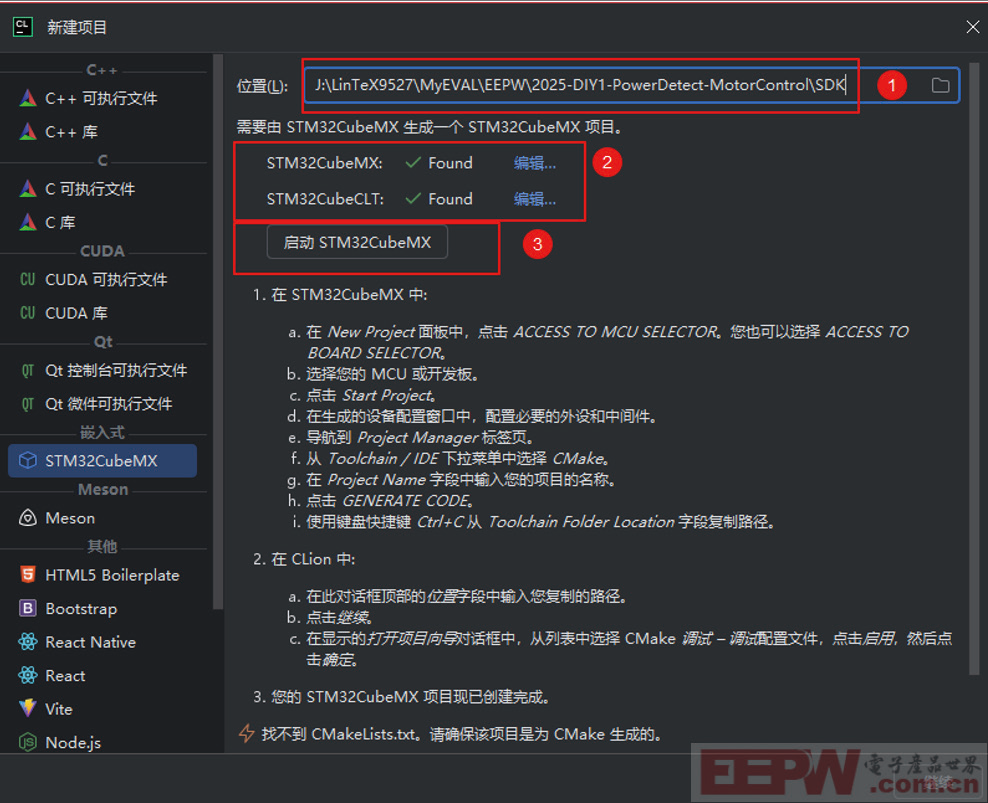

在CLion 中第一次新建STM32CubeMX，还需要配置STM32CubeMX和STM32CubeCLT工具路径，下图中（2）出点击“编辑”分别选择对应的路径即可。

●   下图在SDK目录中新建一个工程；

●   STM32CubeMX和STM32CubeCLT工具检测OK；

●   启动STM32CubeMX配置工程，导出CMake工程即可

●   然后CLion打开刚才生成的工程目录即可，自动加载CMakeLists.txt并配置工程

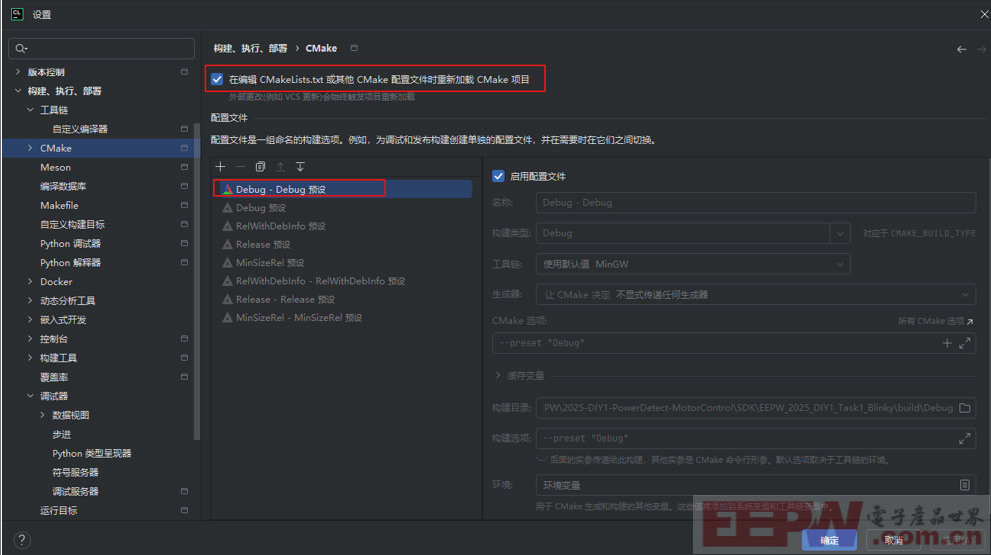

第一次打开CMakeLists.txt工程，弹出下面的配置对话框，一般选择Debug类型即可

3   ST-Link固件升级

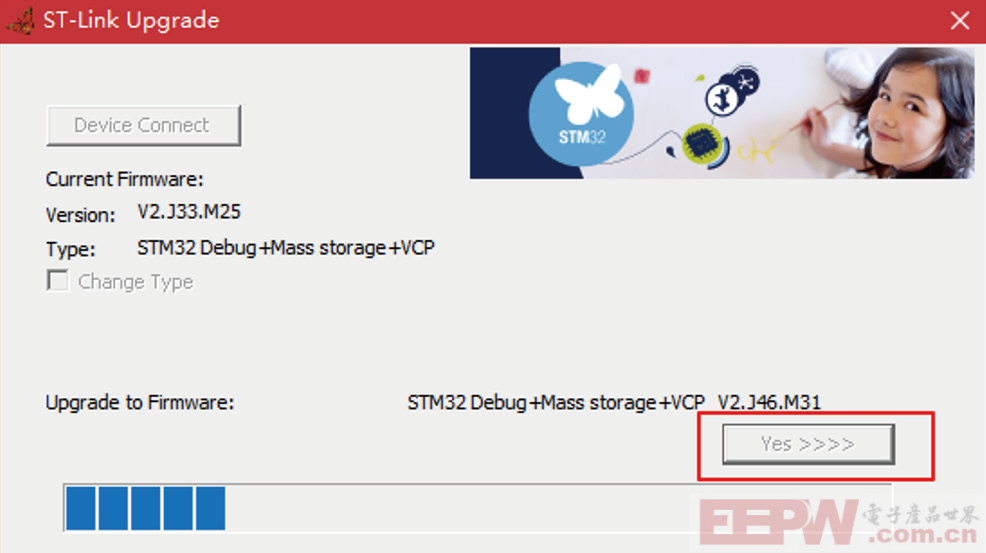

第一次调试工程，弹出ST-Link固件升级提示，按照下面的提示操作，升级固件通过。

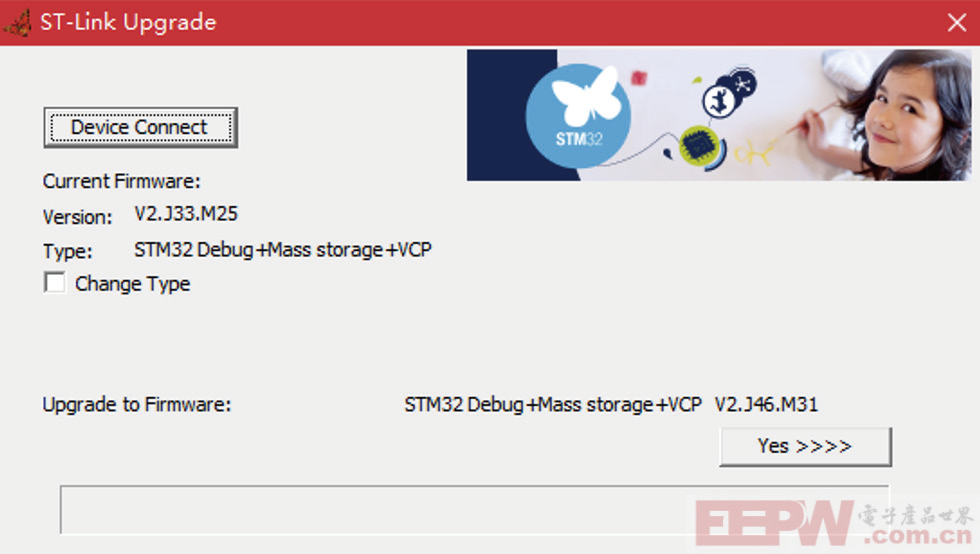

点击右下角的YES开始升级固件

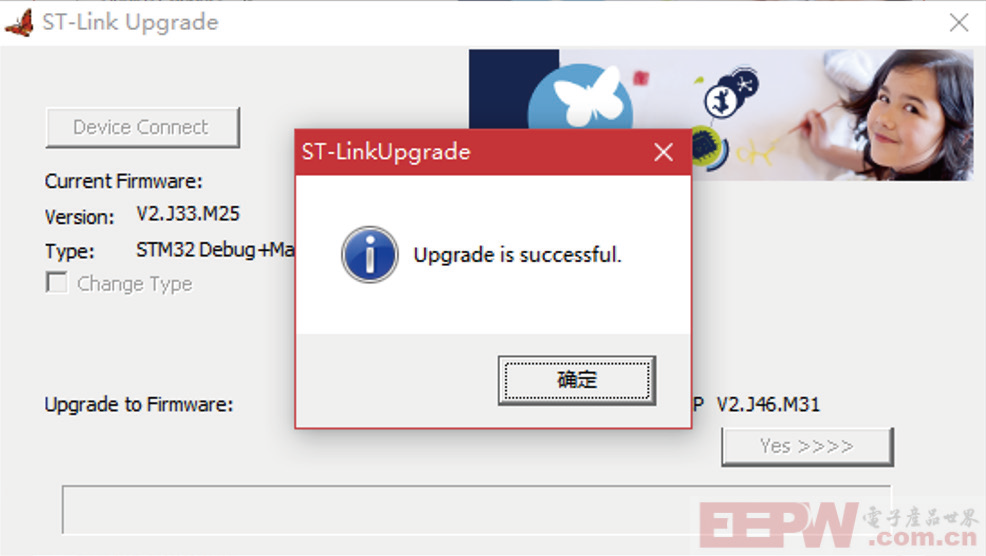

固件升级成功

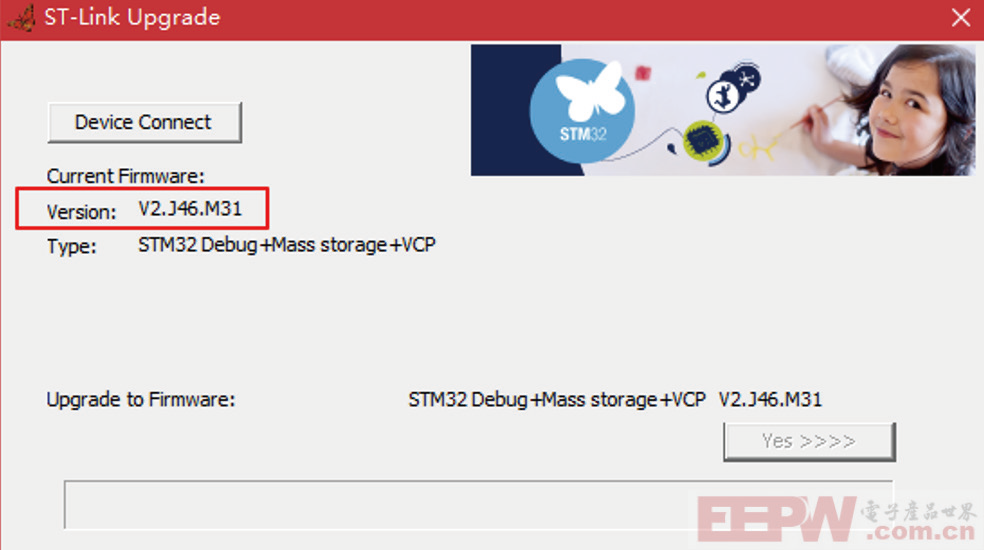

升级后固件版本号变了

4   用户LED

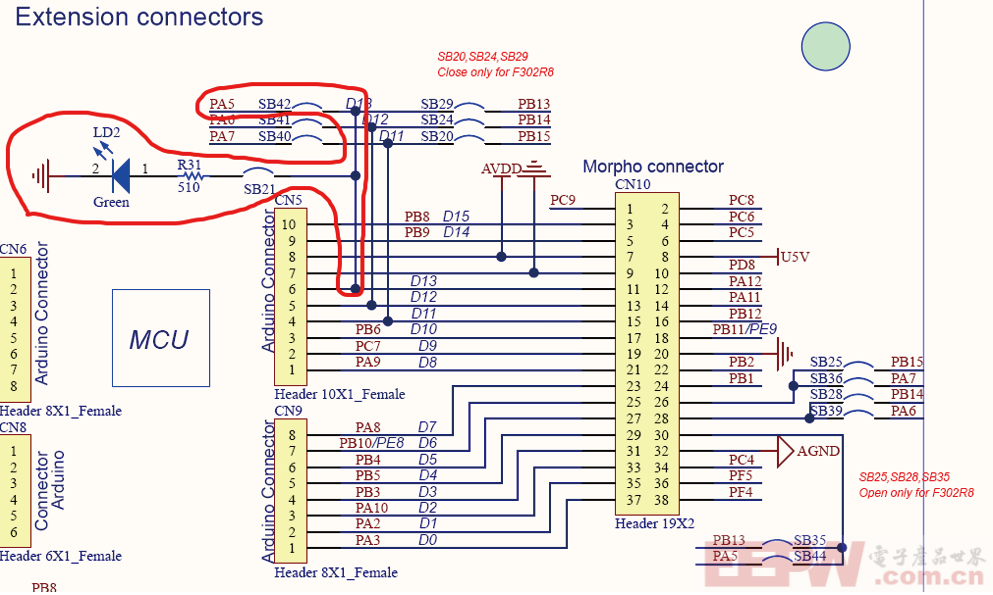

LED是指用户LED，即板子上的绿色LD2，对应PA5，原理图如下：

4.1 定时器

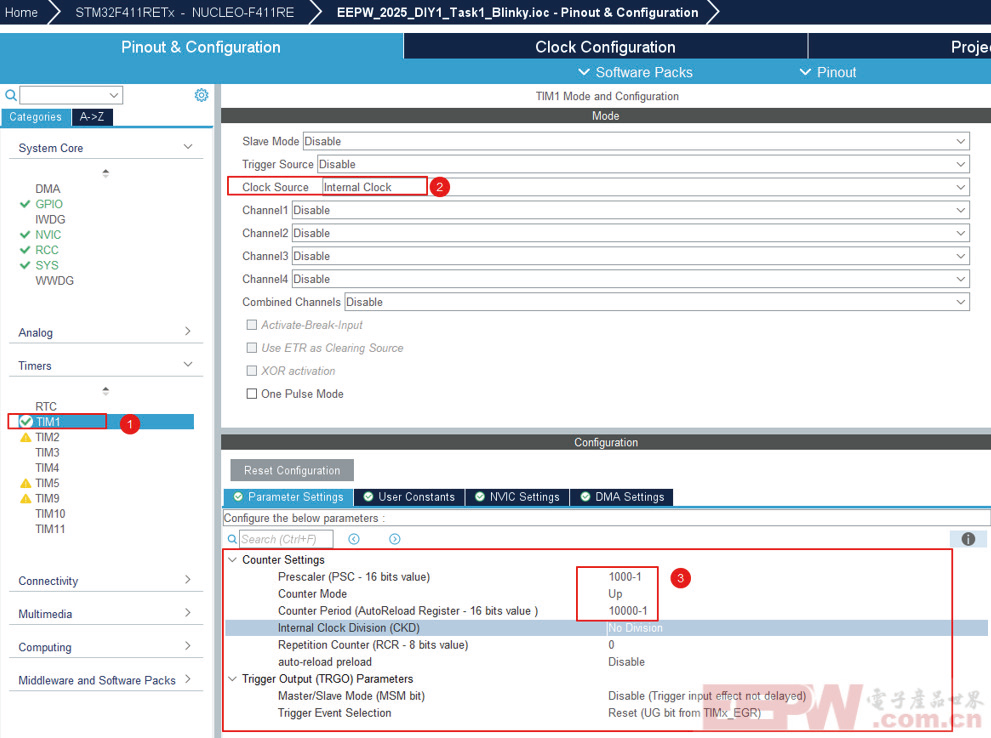

这里使用定时器1，配置如下：

●   时钟源，选择Internal Clock（TIM1 位于APB2 Timer Clock）

●   预分频为1000-1

●   向上计数模式

●   计数周期10000-1

4.2 为什么这么设置预分频和计数周期呢？

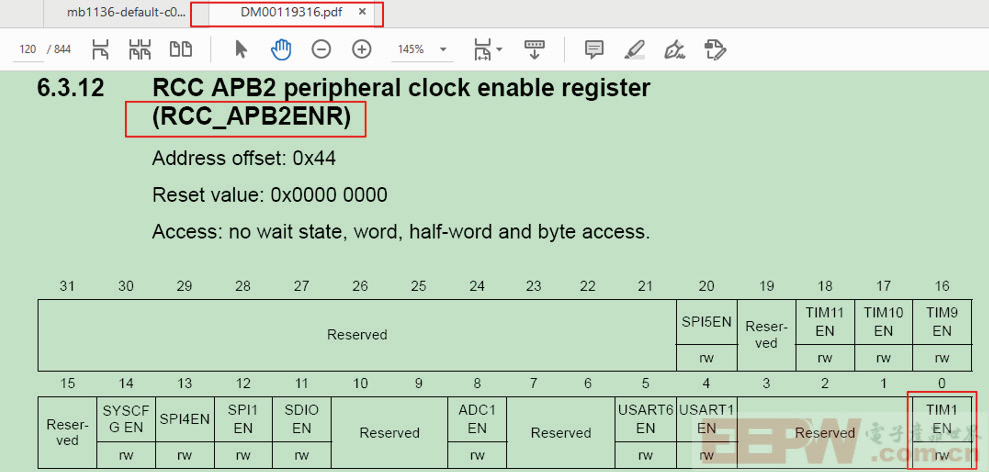

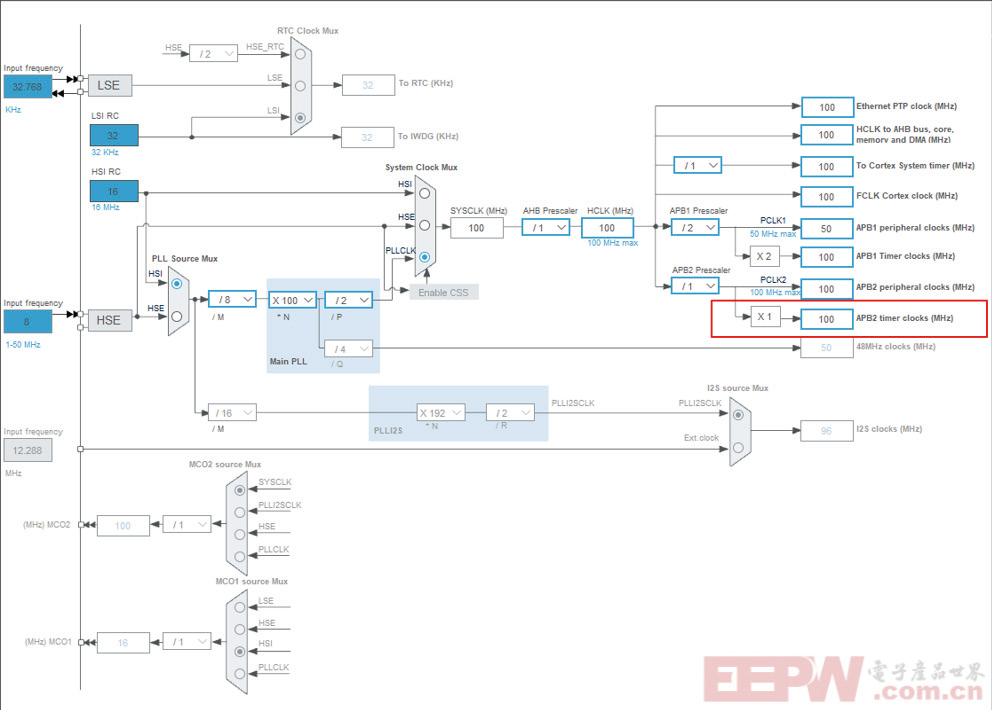

因为参考手册中STM32F411xx的TIM1位于APB2 Timer clock 上，见下图。而且在时钟树中把APB2 Timer Clock 设置为100 MHz。

所以预分频1000-1把TIM1时钟频率配置为100MHz/1000=100KHz

计数周期10000-1即0.1秒钟产生中断。【要实现1 秒钟翻转LED，需要计数10 次】

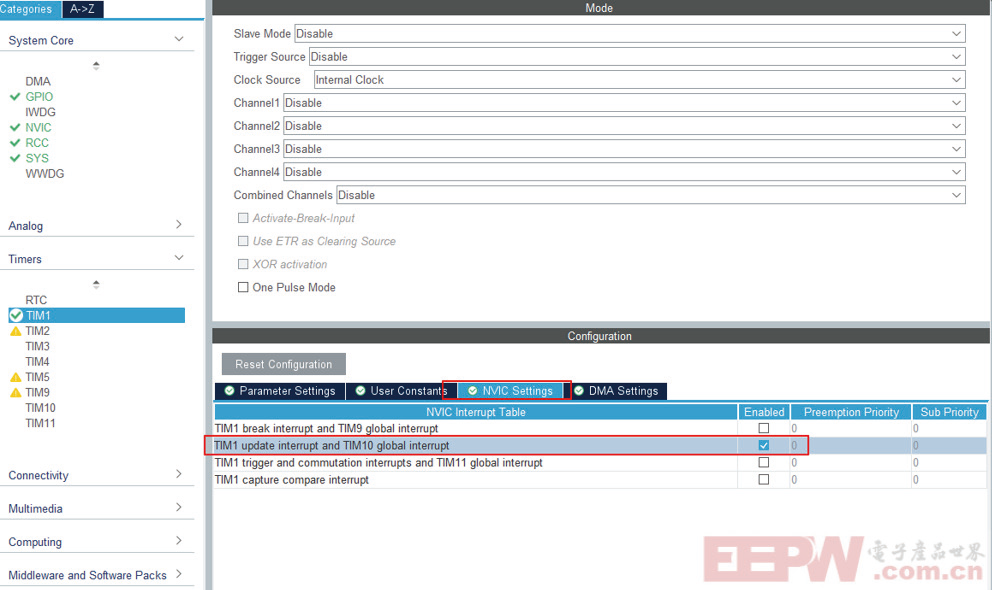

最后使能TIM1的中断，中断类型是TIM1 update interrupt and TIM10 global interrupt，表示定时器溢出产生中断。

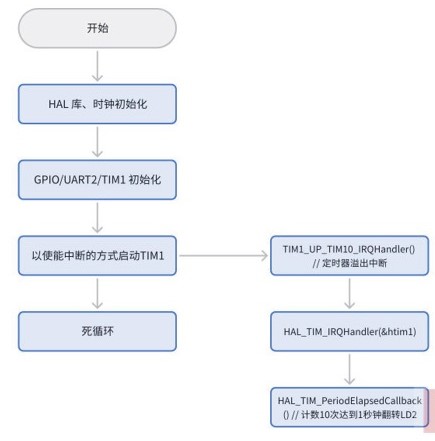

5   流程

●   主流程中初始化硬件（GPIO、UART2、TIM1）然后已开启中断的方式启动TIM1

●   在TIM1的溢出中断服务函数中层层调用到HAL_TIM_PeriodElapsedCallback() 函数，计数10 次达到1 秒钟，翻转用户LD2

6 关键代码

6.1 主函数

int main(void)

{

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

/* MCU Configuration--------------------------------------------------------*/

/* Reset of all peripherals, Initializes the Flash inter face and the Systick. */

HAL_Init();

/* USER CODE BEGIN Init */

/* USER CODE END Init */

/* Configure the system clock */

SystemClock_Config();

/* USER CODE BEGIN SysInit */

/* USER CODE END SysInit */

/* Initialize all configured peripherals */

MX_GPIO_Init();

MX_USART2_UART_Init();

MX_TIM1_Init(); // 配置定时器TIM1

/* USER CODE BEGIN 2 */

HAL_TIM_Base_Start_IT(&htim1);

//启动定时器TIM1

/*USER CODE END 2 */

/*Infinite loop */

/*USER CODE BEGIN WHILE */

while (1)

{

HAL_Delay(200);

/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */

}

/* USER CODE END 3 */

}

6.2 TIM1定时溢出回调函数

tim.c中新增加一个函数，定时器溢出回调函数HAL_TIM_PeriodElapsedCallback()中实现1秒钟翻转LED2

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

{

if (htim->Instance == htim1.Instance)

//确保是特定的定时器实例（例如TIM1、TIM2 等）

{

tim_elapsed_cnt++;

if (tim_elapsed_cnt % 10 == 0) {

HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);

}

}

}

7   实测演示

7.1 LD2闪烁

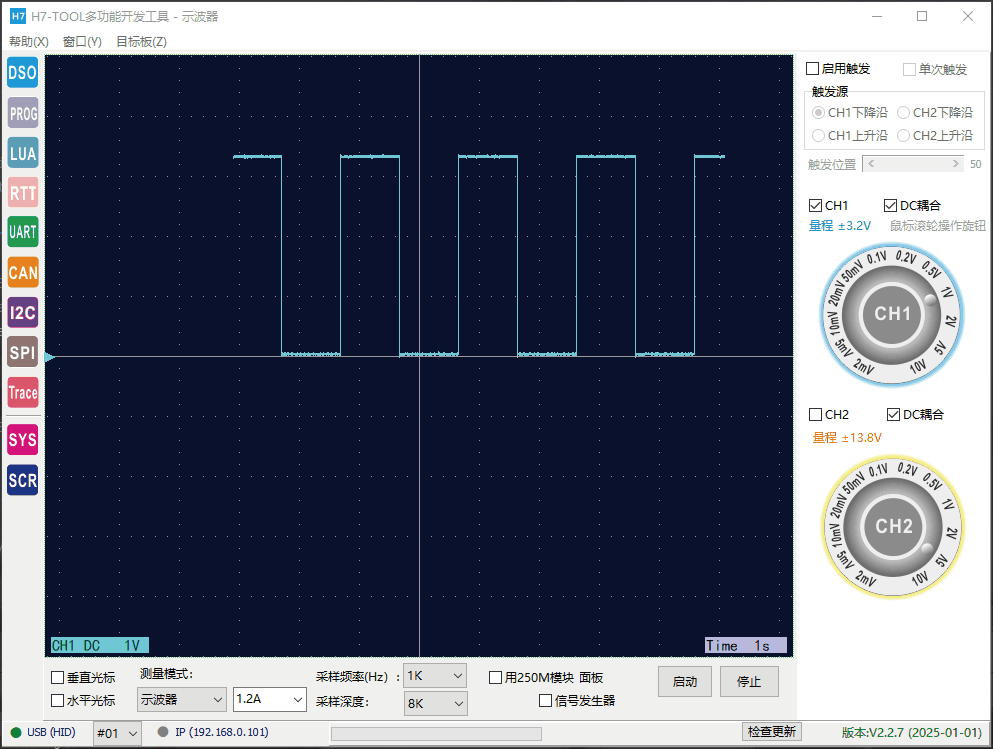

板子中心的绿色LD 每隔一秒钟点亮、熄灭一次。
