电池管理系统（Battery Management System，简称BMS）是电动汽车、储能系统中至关重要的电子控制单元，承担着电池状态监测、安全防护、能量优化与信息交互等核心任务。从硬件架构角度出发，BMS系统通常可划分为三个主要功能单元：电池检测单元（CMC）、高压检测单元（HVMU）以及电池控制单元（BMU）。依据这三者在电路板上的集成关系和通信方式不同，BMS可构成多种拓扑结构，分别适应不同的应用场景和系统规模。

一、BMS核心功能模块划分

BMS硬件电路主要由以下三类模块组成：

1. 电池检测单元（CMC）：负责采集电池模组中各个单体电芯的电压和温度信息，并实施必要的均衡控制。部分设计中，CMC还集成有本地微控制器和通信接口，以实现预处理与数据传输。

2. 高压检测单元（HVMU）：用于对整个电池包的总电压、总电流以及高压对地绝缘电阻等进行实时监测，是系统安全性保障的重要组成部分。

3. 电池控制单元（BMU）：作为BMS的核心控制器，BMU主要负责系统状态分析、电池安全保护策略执行、能量控制管理、故障诊断处理和与车载其他控制单元（如VCU）的通信。

二、BMS拓扑结构分类

依据功能单元在硬件布局中的组合方式和通信结构的不同，BMS系统拓扑主要分为集中式和分布式两大类。

1. 集中式BMS

集中式BMS是指CMC、HVMU和BMU三大模块集成在同一个电路板或一体化控制器中。这种设计方式使系统结构紧凑，减少了线缆数量，占用空间小，整体成本相对较低。

由于高压区域和低压区域共处一板，设计时需重点关注电气隔离和安全间距的合规性。集中式结构适用于电池串数较少、模组体积较小的系统，如微型电动车、两轮电动车以及小型储能设备。但当电池规模扩大时，集中式BMS所需采样通道数量将迅速增加，导致布线复杂、EMC风险上升，存在一定的扩展性瓶颈。

2. 分布式BMS

为应对大容量电池系统中采集通道多、模块布置分散等需求，分布式BMS应运而生。其核心思想是将采集功能下沉到各电池模组，通过多个CMC实现分布式采样和初步数据处理，而BMU则负责系统级管理和调度。

分布式BMS可进一步细分为以下几类：

（1）星型分布式BMS

星型分布式BMS

在星型结构中，BMU位于中央位置，每一个CMC通过独立通信链路与BMU直接连接，形成放射状连接方式。此结构通信链路独立，抗干扰能力较强，但需要配置总线集中模块，布线和接口管理相对复杂。一般适用于模块数量适中、电池布局相对规整的场合。

（2）总线式分布式BMS（如CAN结构）

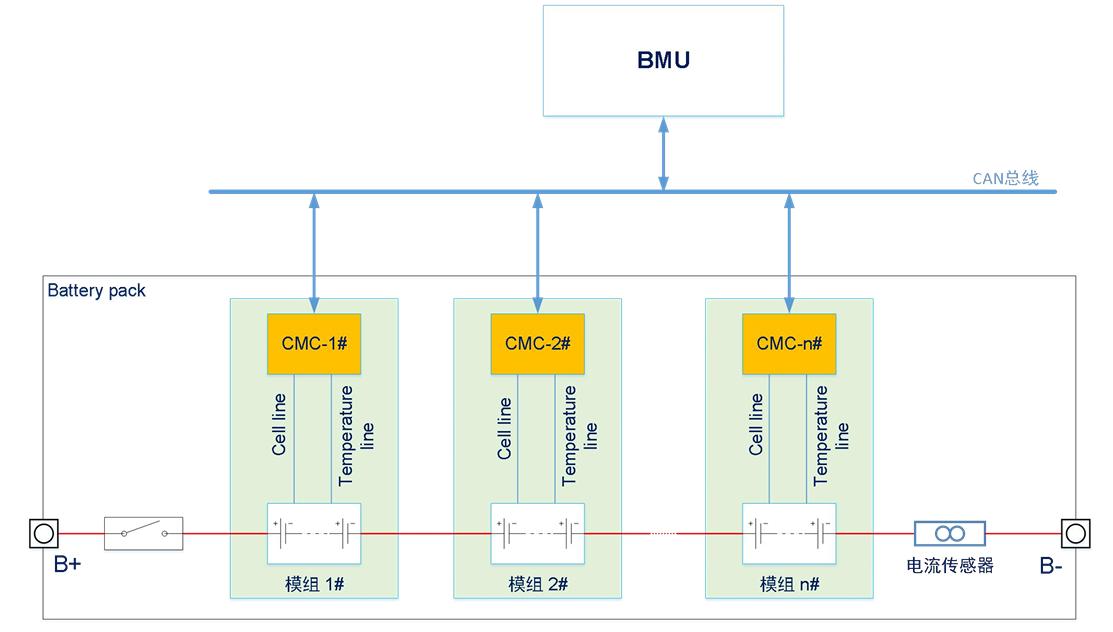

总线式BMS

此类结构中，多个CMC通过CAN总线与BMU通信，形成标准的总线拓扑。CAN总线具备通信稳定、协议成熟、传输距离适中等优点，是目前应用最广泛的BMS通信方式之一。

总线式分布结构在电动大巴和大型物流车中尤为常见。每个CMC板内设有本地MCU、模数转换芯片、通信隔离电路等模块，可独立完成电压、温度等数据的采集与传输处理。由于所有CMC共享总线，各节点的功耗较为均衡。但系统对总线的健康程度依赖性强，一旦总线发生故障，整体通信可能中断。

（3）菊花链式分布式BMS

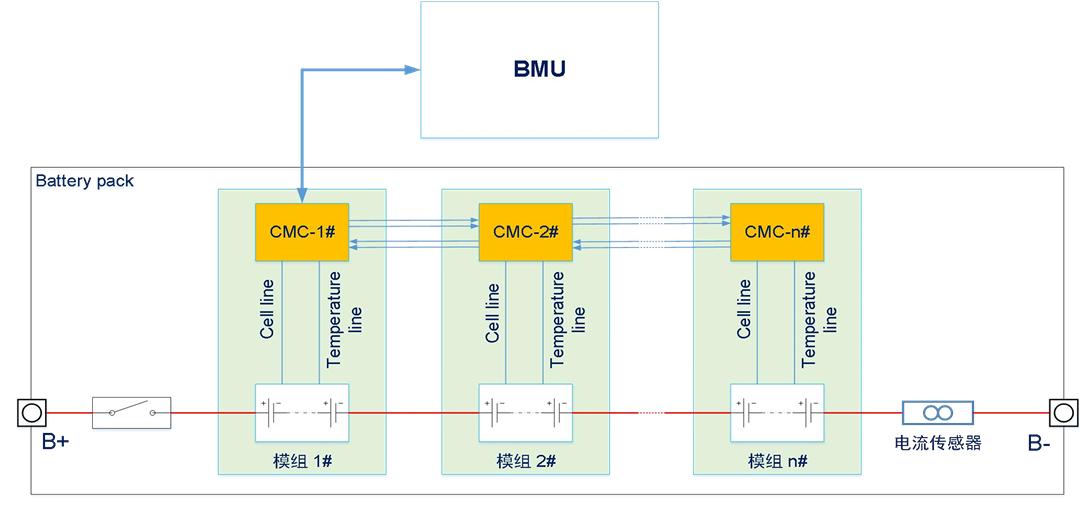

菊花链分布式BMS

菊花链结构是将多个CMC串联连接成链状，数据沿链路逐跳传输至BMU。每个CMC均设有输入与输出端口，并能转发前级CMC的数据。该结构通信链路简洁，节省布线资源，适用于模组数量多、电池结构分层明显的系统。

为提升可靠性，部分系统采用环形冗余设计，使通信具备方向切换能力，提升单点故障的容错性。其主要缺点在于：链路前端CMC处理负荷重，功耗较高，若未优化设计，可能造成模组之间的状态差异（如SOC漂移、电压失衡等）。因此，合理的通信任务调度机制至关重要。

三、其他变形拓扑与趋势

除上述常见拓扑外，实际应用中还有部分变形结构。

1. 功能集成型分布式BMS：将HVMU功能集成至BMU中，仅保留多个CMC进行电池采集。这种结构简化了硬件模块数量，需在BMU板设计中特别关注高低压区隔离问题。

2. 广义分布式BMS：进一步将BMU的部分管理功能上移至整车控制器（如VCU），电池包内部仅保留采集相关模块（CMC和HVMU）。此类结构需依赖车载总线与整车架构的深度融合，是当前高度集成电动平台上的发展方向。

四、总结与应用建议

不同BMS拓扑结构各有优势，选型需结合项目的技术指标、成本预算、电池系统规模以及整车架构兼容性等多方面因素综合考虑。以下是几种典型场景推荐：

随着新能源汽车及储能系统的不断演进，BMS系统结构也将逐步向高度分布、智能控制与平台化发展。未来的发展趋势是软硬件分层设计、通信冗余增强与智能诊断融合，以满足对电池系统安全性、可靠性和智能化管理的更高要求。
