PCB设计总有几个阻抗没法连续，怎么办？

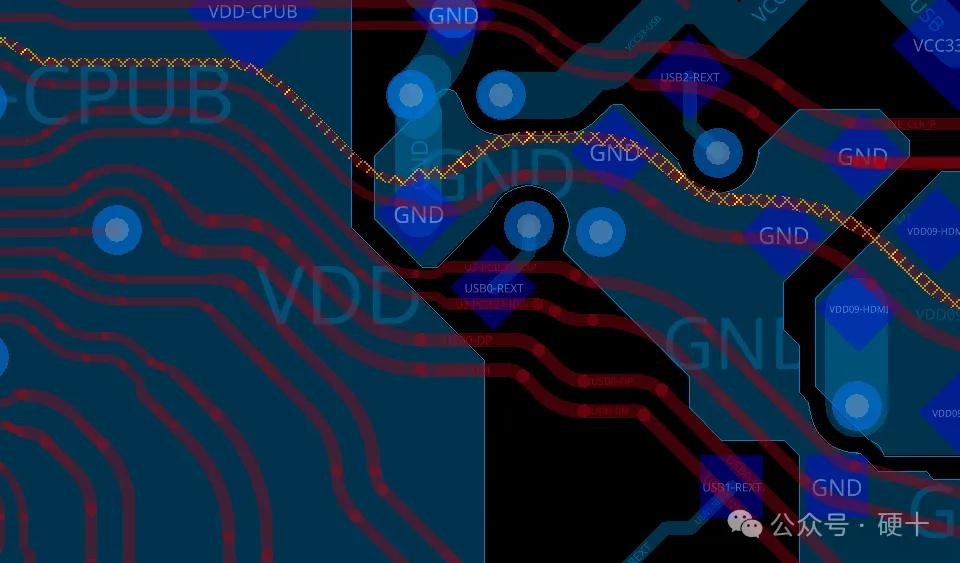

大家都知道阻抗要连续，PCB设计也总有阻抗不能连续的时候。怎么办？

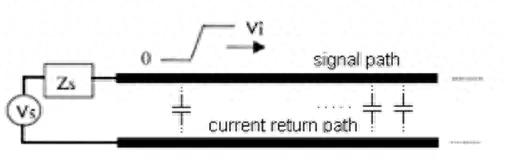

特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的，那么只要信号在传输，就始终存在一个电流I，而如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为V/I，把这个等效的电阻称为传输线的特性阻抗Z。信号在传输的过程中，如果传输路径上的特性阻抗发生变化，信号就会在阻抗不连续的结点产生反射。影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。

【1】线宽突变、渐变线

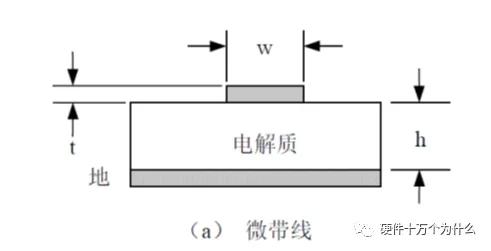

PCB上典型的传输线，一是走在表层的，下面有个参考平面，称为微带线。

一个是走在内电层的，两边都有参考平面的，称为带状线。

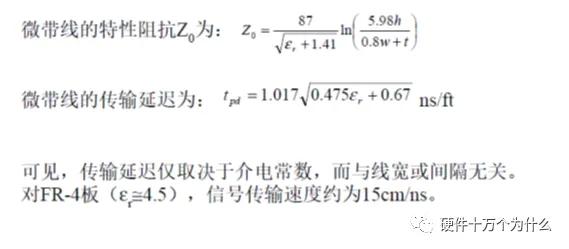

微带线，由一根带状导线与地平面构成，中间是电介质。如果电介质的介 电常数、线的宽度、及其与地平面的距离是可控的，则它的特性阻抗也是可控的，其精确度将在±5％之内。

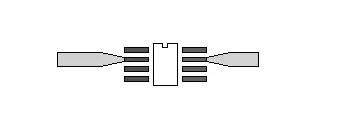

一些RF器件封装较小，SMD焊盘宽度可能小至12mils，而RF信号线宽可能达50mils以上，要用渐变线，禁止线宽突变。渐变线如图所示，过渡部分的线不宜太长。

【2】拐角

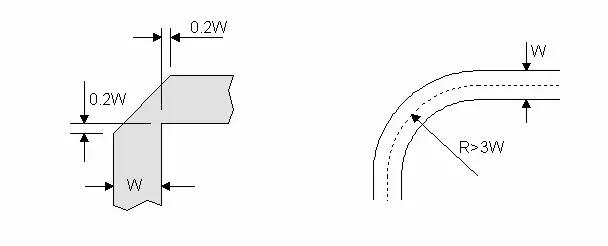

RF信号线如果走直角，拐角处的有效线宽会增大，阻抗不连续，引起信号反射。为了减小不连续性，要对拐角进行处理，有两种方法：切角和圆角。圆弧角的半径应足够大，一般来说，要保证：R>3W。如图右所示。

【3】大焊盘

当50Ω微带线上出现大焊盘时（如连接器焊盘），致命问题诞生了——焊盘形成分布电容 ，直接撕裂阻抗连续性！信号反射、损耗激增、眼图塌陷接踵而至...
