如何在设计中隐藏传感器

作者: 时间:2025-05-09 来源: 收藏

许多出现在显眼的地方,例如摄像头或家庭安全系统的存在/运动检测器中。但是,有些会伪装在其他产品中,例如汽车或智能手机中的后视镜(摄像头)。具体来说,iPhone 的手机包装设计中嵌入了 15 个或更多。设计师继续寻找看不见、心不在焉的地方,以寻找收集更多数据的方法。

本文引用地址:https://www.eepw.com.cn/article/202505/470252.htm

消除及其电子设备的迹象(例如提供电源的电线)通常是起点。因此,电池供电的设计通常是使传感器不可见的第一步。使其足够小以避免检测是另一个常见的设计标准。

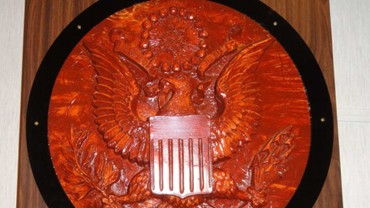

图 1.一个用于感应机密信息的隐形麦克风嵌入在美国大印章的复制品中,并由苏联送给美国。传感装置位于鹰口附近。(图片:Mental Floss)

在间谍的世界里,无形的感知对于虫子来说是必不可少的。第二次世界大战后,美国驻莫斯科大使馆发生了一个经典且著名的不可检测感应示例。虽然小型麦克风和摄像头在今天很常见,但 theremin 乐器的发明者,一位俄罗斯人,创造了一种无线麦克风来检测大使馆内的私人对话。该传感器是苏联人赠送的美国大印章的大型雕刻木制复制品。传输特定的射频可激活传感设备,而无需任何其他电源。停在大使馆附近的一辆苏联面包车传输了信号。这个看不见的传感器七年都没有被发现。

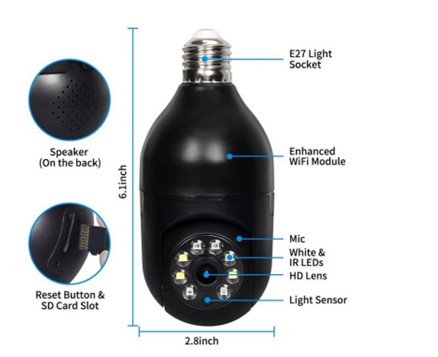

图 2.灯泡外形为多个传感器提供了一个有趣的隐藏位置。(图片:沃尔玛))

灯泡中的传感

今天,一个有趣的不可见感应例子发生在一个普通的灯泡上。由于该系统安装在普通的 E27 灯泡底座中,因此其电源来自有线 110V240V 电源,而不是电池供电。高清(1080P HD,2MP CMOS)摄像头、光和运动传感器以及麦克风和扬声器嵌入在 2.8 x 6.1 英寸灯泡外形中。数据通信通过 2.4 GHz 和 5GHz 双频 Wi-Fi 网络进行。

可穿戴产品中的传感器

用于健康、保健和日常活动监测的可穿戴产品需要隐形传感。可穿戴设备的常见示例包括智能手表、健身追踪器、智能眼镜和其他可穿戴健康监测外形规格。一家公司提供鞋垫外形尺寸的传感服务,其公司名称 Inviza Health 源自“invisible”一词。该产品称为 InvizaSoles。

“InvizaSoles 背后的想法是为佩戴者提供观察者和佩戴者基本上无法检测到或看不见的健康诊断,”Inviza Health 创始人、总裁兼首席执行官/首席技术官 Robert Andosca 说。

鞋垫使用先进的光学传感器以医疗级精度测量各种生理参数,并透过穿着者的袜子进行观察。鞋垫可以测量的生理参数包括心率 (HR)、静息心率 (RHR)、心率变异性 (HRV)、呼吸频率 (RR)、血氧饱和度百分比 (SpO2) 和体温。

智能远程患者监测 (RPM) 鞋垫还配备了力传感器,可帮助穿着者保持平衡并检测与步态或稳定性相关的任何潜在问题。具有加速度、回转和指南针/磁力计感应功能的 9 轴惯性测量单元 (IMU) 有助于捕获与运动相关的数据。此外,鞋垫中集成的 GPS 技术可实现位置确定。

传感器数据可以通过鞋垫内或移动应用程序级别的边缘计算进行处理。传感器和其他电子设备的电池可以使用长达 90 天,然后才需要无线充电。增加用户活动可以通过压电脚步发电机延长充电寿命。

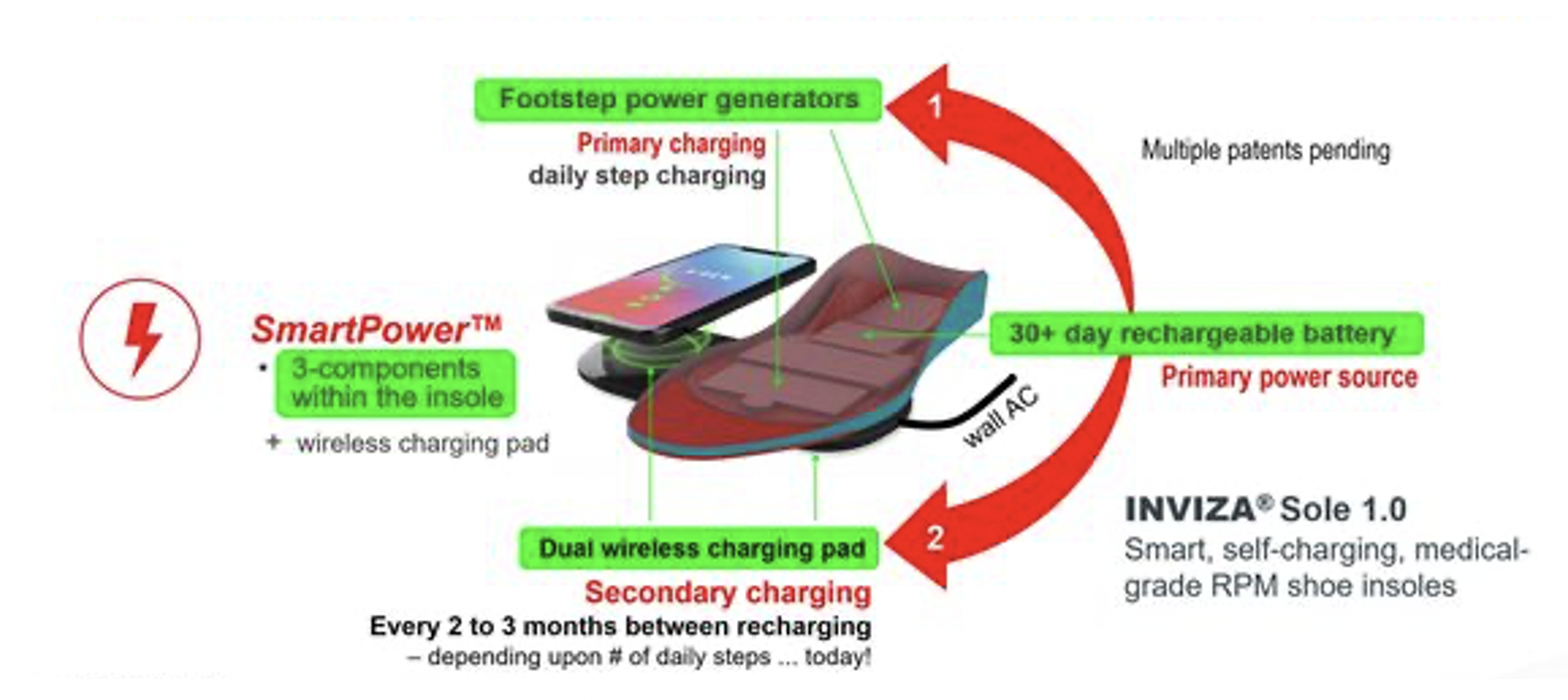

图 3.InvizaSole 包含隐形传感和其他技术。(图片:Inviza Health)
