肖特基二极管是如何工作的

以下是关于肖特基二极管的一切知识。了解肖特基二极管在射频电路、发电机和电机驱动器中的工作原理，以及它们的低正向电压降和快速开关速度。与其他二极管一样，肖特基二极管控制电路中电流的流向。这些器件在电子世界中就像单行道，只允许电流从阳极流向阴极。然而，与标准二极管不同，肖特基二极管以其低正向电压和快速开关能力而闻名。这使得它们成为射频应用以及任何低电压需求设备的理想选择。

肖特基二极管有多种用途，包括：

1. 电源整流：由于低正向电压降，肖特基二极管可用于高功率应用。这些二极管会浪费更少的功率，并且可能减小散热器的尺寸。

2. 多电源系统：肖特基二极管还可以在双电源设置中帮助分离电源，例如在市电和电池供电的情况下。

3. 太阳能电池：肖特基二极管可以通过其低正向电压降来最大化太阳能电池的效率。它们还可以防止电池反向充电。

4. 电压钳制：肖特基二极管还可以用作晶体管电路中的钳制器件，例如在74LS或74S逻辑电路中。

肖特基二极管的优点与缺点

使用肖特基二极管的主要优势之一是其低正向电压降。这使得肖特基二极管比标准二极管消耗的电压更少，其结电压仅为0.3-0.4V。从下面的图表中可以看出，肖特基二极管的正向电压降约为0.3V时，电流就会显著增加。而标准二极管的电流增加则需要到0.6V左右才会发生。

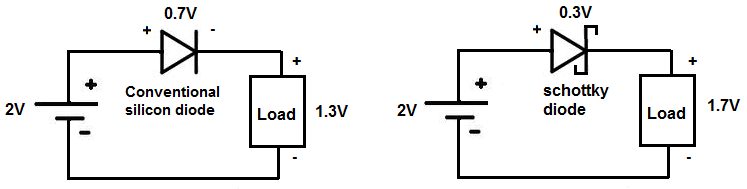

在下面的图中，我们展示了两个电路，以说明低正向电压降的好处。左边的电路包含一个普通二极管，而右边的电路是一个肖特基二极管。两者都由一个2V直流电源供电。

普通二极管消耗了0.7V，只剩下1.3V用于驱动负载。而由于其低正向电压降，肖特基二极管仅消耗0.3V，剩下1.7V用于驱动负载。如果我们的负载需要1.5V，那么只有肖特基二极管能够胜任。使用肖特基二极管而不是普通二极管的其他优势包括：

• 更快的恢复时间：肖特基二极管内部存储的电荷较少，使其非常适合高速开关应用。

• 更低的噪声：与典型的p-n结二极管相比，肖特基二极管会产生更少的不必要噪声。

• 更好的性能：肖特基二极管消耗的功率更少，并且能够轻松满足低电压应用的要求。

关于肖特基二极管，也有一些缺点需要注意。反向偏置的肖特基二极管会经历比传统二极管更高的反向电流水平。这会导致在反向连接时漏电更多。肖特基二极管的最大反向电压也比标准二极管低，通常不超过50V。一旦超过这个值，肖特基二极管就会击穿，并开始在反向方向传导大量电流。然而，即使在达到这个反向电压值之前，肖特基二极管仍然会像其他二极管一样漏出少量电流。

肖特基二极管的工作原理

普通二极管通过结合p型和n型半导体形成p-n结。在肖特基二极管中，金属取代了p型半导体。这种金属可以是铂、钨、钼、金等。当金属与n型半导体结合时，会形成一个m-s结。这种结被称为肖特基势垒。肖特基势垒的行为会根据二极管是处于无偏置、正向偏置还是反向偏置状态而有所不同。

无偏置状态

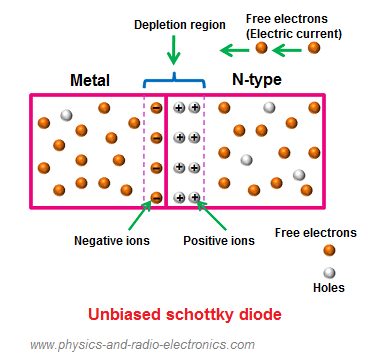

在无偏置状态下，自由电子会从n型半导体向金属移动，以建立平衡。这种电子的流动形成了肖特基势垒，即负离子和正离子相遇的地方。自由电子需要比其内建电压更高的外部能量才能克服这个势垒。

正向偏置状态

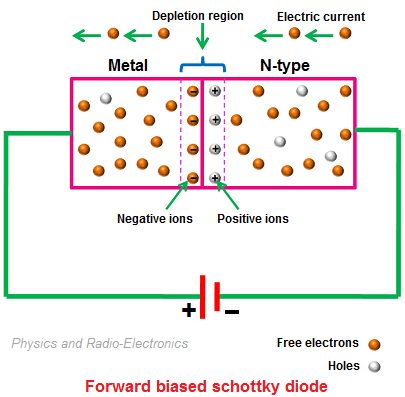

将电池的正极连接到金属端，负极连接到n型半导体端，就会形成正向偏置状态。在这种状态下，如果施加的电压大于0.2伏特，电子就可以从n型半导体穿过结到达金属。这会产生电流流动，这是大多数二极管的典型行为。

反向偏置状态

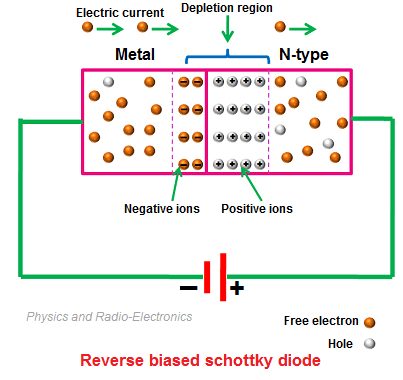

将电池的负极连接到金属端，正极连接到n型半导体端，就会形成反向偏置状态。在这种状态下，肖特基势垒会扩展，从而阻止电流的流动。然而，如果反向偏置电压持续增加，最终可能会击穿这个势垒。一旦击穿，电流将能够在反向方向流动，并且可能会损坏器件。

肖特基二极管的制造与参数

制造肖特基二极管有多种方法。最简单的方法是将金属丝与半导体表面接触，这种方法被称为点接触。虽然仍有一些肖特基二极管采用这种方法制造，但它以可靠性不高而闻名。

肖特基二极管的制造与参数

制造肖特基二极管最流行的技术是利用真空将金属沉积到半导体表面。然而，这种方法存在一个问题，即金属边缘可能会因为半导体板周围的电场效应而被击穿。为了解决这一问题，制造商会在半导体板上添加一个氧化物保护环。增加这个保护环有助于提高反向击穿阈值，并防止结被物理损坏。

控制电流流动

计划从事需要低电压运行的射频或电源应用项目吗？肖特基二极管是不二之选！这些二极管以其低正向电压降和快速开关速度而闻名。无论是在太阳能电池还是电源整流中使用，肖特基二极管的低0.3V电压降和额外的效率都是无可比拟的。Autodesk EAGLE已经包含了大量免费的肖特基二极管库，随时可供使用。无需自行创建。今天就免费下载Autodesk Fusion吧！
