使用防水USB Type-C连接器进行设计

随着消费类产品变得越来越密集，传输的文件越来越大，电力需求越来越大，并且被用于更苛刻的环境，传统的连接解决方案已经无法满足需求。虽然传统的 USB 和 Micro USB 连接器一直是连接标准，但 USB Type-C 正在成为消费类产品的首选连接器解决方案，因为它提供更高的性能、结合电源和数据连接，以及适合当今产品的外形尺寸。为了满足客户要求，越来越需要真正的 IPX8 级防水版本的 USB Type-C 连接器。

在本文中，我们将了解 USB Type-C 连接器的优势，并讨论使用防水 USB Type-C 连接器的选择和设计注意事项。

连接趋势

防水产品是该行业的一种趋势，因为用户希望能够随身携带他们的设备。iPhone、三星 Galaxy、华为高端手机和其他手机都将其防水性吹捧为消费者想要的属性之一。此属性也适用于电动剃须刀、电动牙刷、POS 终端和可穿戴设备等其他商品，以及汽车、医疗和工业商品。用户最不需要担心的是电气产品中的环境敏感性。

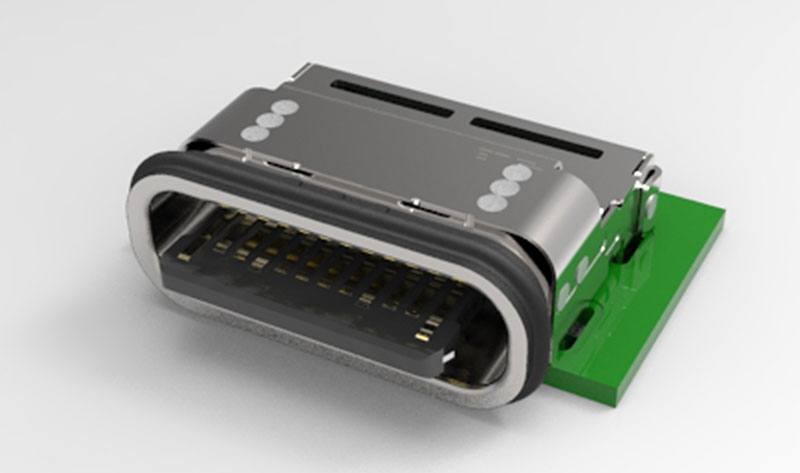

防水 USB Type-C 插座为消费类产品提供更大的功率、更快的数据传输速度和环保性。（由 TE Connectivity 提供）

另一个趋势是更快的作 — 用户希望产品能够更快地传输数据和充电。市场正在从 Micro USB 过渡到 USB Type-C，因为 USB Type-C 提供更高的功率和数据速率。例如，带有 Micro USB 的产品可能使用了 0.9 A（使用 USB 3.0），但使用 USB Type-C 可以使用 5 A，因此充电速度要快得多。虽然 Micro USB 数据传输速率在 5 Gb 范围内，但 USB Type-C 数据传输可提供高达 10 Gb/s 的速度。在将大文件从一台设备传输到另一台设备时，这种额外的速度会产生很大的不同。

最后，易用性是许多设计人员的永恒目标。USB Type-C 连接器比 Micro USB 更易于使用，因为它们提供翻转插入（插入时不需要特定的连接器方向）。

关键要求

在支持这些趋势的 USB Type-C 解决方案中，需要考虑的一些重要要求是：

信号完整性：更高的信号完整性等于更快的数据速率，因此具有最佳信号完整性的 USB Type-C 产品是首选，并且应根据 USB 3.1 性能进行评级。在某些情况下，制造商利用他们以前的数据产品经验来提供 10 Gb/s 吞吐量。

权力：USB Type-C 产品可以传输更多功率 — 5 A 时为 100 W，而 Micro USB 系统中为 0.5 A 时为 10 W。因此，假设系统的其余部分专为更快的充电而设计，设备可以更快地充电。

环境保护：为了提供用户所需的环境保护，防水 USB Type-C 连接器利用橡胶密封和无缝外壳来防止水进入。这些连接器应达到 IPX8 防水性能等级（根据 IEC 60529），并且应足够耐用，可承受数千次插拔。增加的电路板固定功能有助于实现稳健的设计，提供高可靠性和质量。

具有 IPX8 防水性能的 USB Type-C 连接器正在成为各种产品的新标准，因为它们提供随时随地的可靠性、更快的充电速度和更快的数据传输。Micro USB 在为各种产品提供连接方面有着悠久的历史，但 USB Type-C 是未来的连接器。
