工程师详解：特斯拉的电池管理系统好在哪里？

　　电池PACK

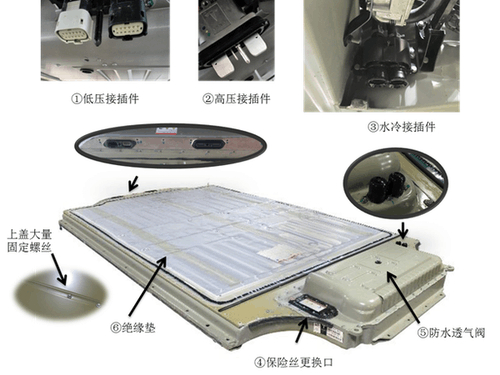

　　先看一下未拆解前的PACK，对外一共有3组接口。分别是低压接口、高压接口、冷却接口，并且全部采用了快插式方案。说明Tesla在设计电池组系统的时候充分考虑了换电模式的技术要求，即便现在很少有换电的需求但这个基因始终保留了下来。高压接插器中较粗的Pin一方面起到了定位的作用，同时也是接地点，较细的Pin用于实现高压互锁功能。

　　PACK前部顶面上设计了防水透气阀，利用气体分子与液体及灰尘颗粒的体积大小数量级差，让气体分子通过，而液体、灰尘无法通过，从而实现防水透气的目的，避免水蒸气在PACK内部凝结。

　　PACK上部用了非常多的固定螺丝，因此白色的绝缘垫通过胶粘在了Pack上，除了起到了绝缘防火的作用以外，还可以起到一定的防水的作用。PACK的上盖是死死用胶粘住的，即使卸了所有螺丝依然无法打开。记得在14年的炎炎夏日里我们七八个人“生掰硬撬”一小时才得以破坏性的扒开。当时觉得Tesla在设计的时候一定是抱着破斧沉舟的理念，根本没打算之后的维修，所以PACK上自然也没有手动维修开关，仅仅留了一个保险丝更换口。

　　Tesla下托盘以铝合金型材作为主要承载框型骨架，骨架底部焊接整块铝板。 拆解的是一款85KWH高配版，最右侧多堆叠了两个Module。PACK两侧布置了大量防爆阀(共85个)。在拆解的过程中发现PACK里总是用零散的绝缘板将高压器件隔开，而固定绝缘板的方式通常是胶水，像是用狗皮膏药把PACK里面打满了补丁，很难想象在这样复杂工艺在量产过程中是如何进行的。猜测是在设计之初考虑的不充分导致了后续只能无奈的通过打补丁的方式进行了。

　　BMS在PACK内部几乎是完全裸露的，也许是为了减轻重量吧，但也带来一定的风险。

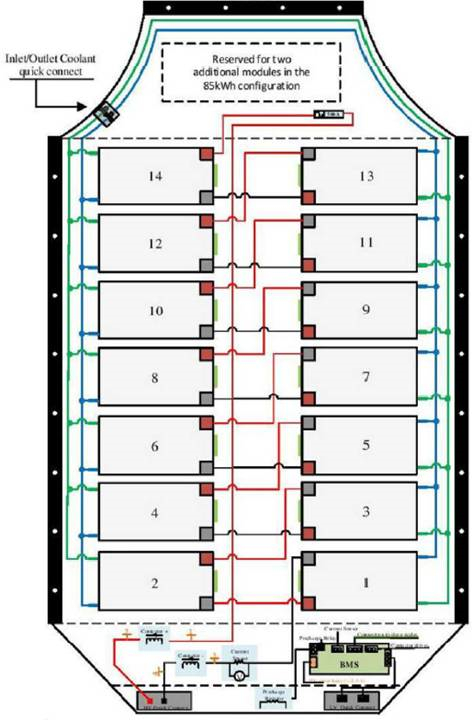

　　Module之间的水冷系统采用的是并联结构而不是互相串联，其目的在于确保了流进每个Module的冷却液有着相近的温度。

　　Module之间的高压电气连接采用左右交错的排布方式，而不是从PACK尾部到顶部，再从顶部回到尾部这种比较简单的连接方式。猜测是为了防止形成大电流回环从而产生较强辐射干扰。

　　电流采样仅仅采用了一个ISAscale工业级的Shunt，通过SPI总线与BMU进行通信。此前对标荣威E50上A123动力电池的解决方案，其采用了shunt和Hall双备份的措施。毕竟电流值在ESS系统中是一个极其关键的参数。
