Xbox One S彻底拆解：内含士官长彩蛋
加入技术交流群
本文引用地址：https://www.eepw.com.cn/article/201608/295093.htm
电源输出规格为12V、10A，产地为中国。

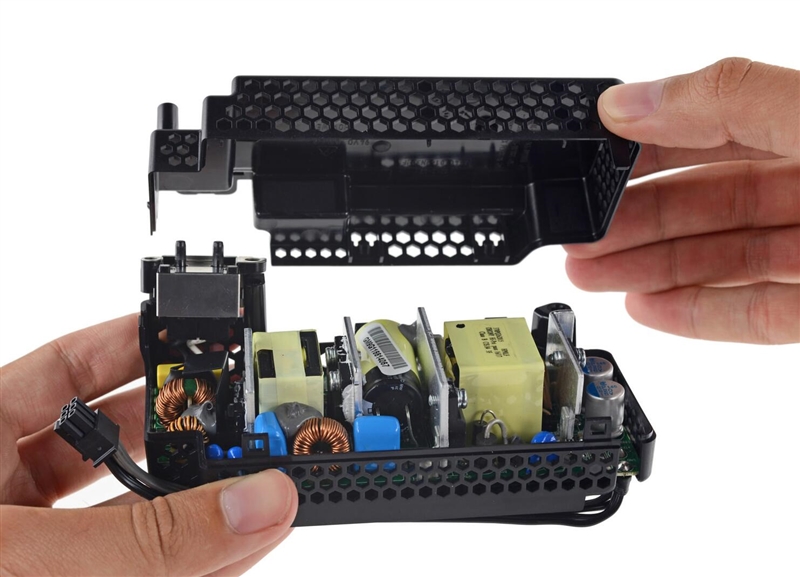

电源内部元器件密布，做工很规矩。

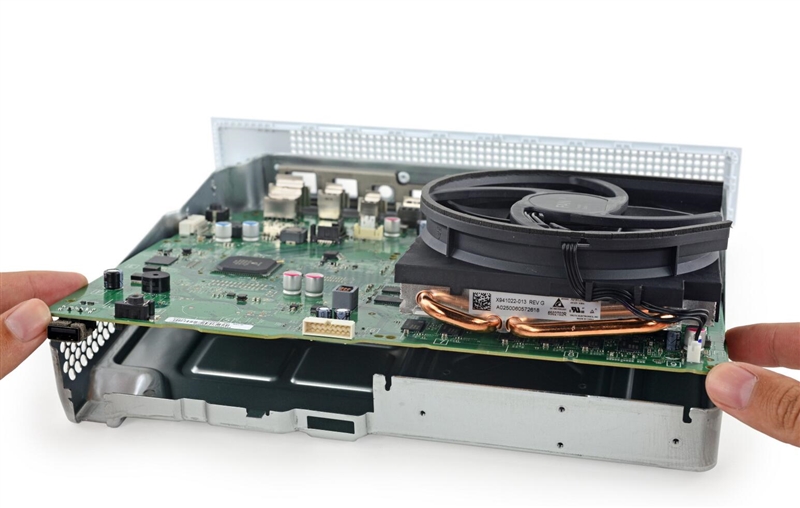

最后要将主板拆下来，直接掀起来就能取出。

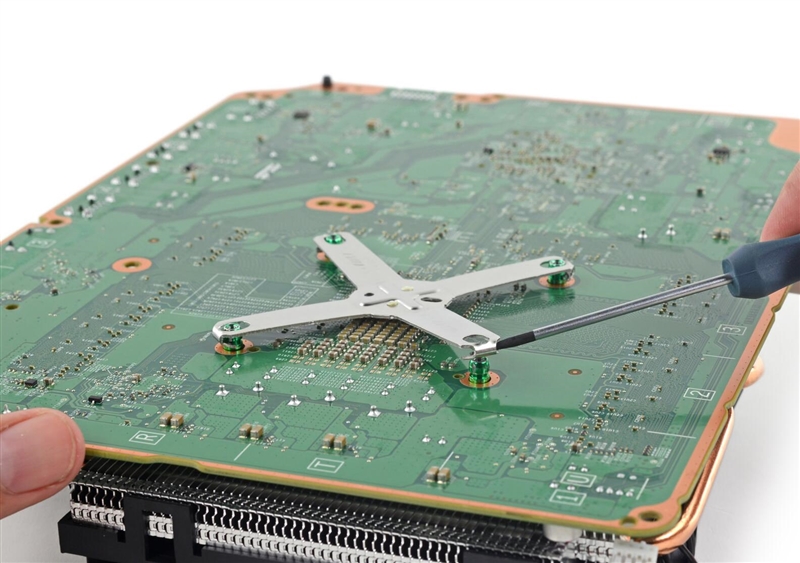

散热器通过卡口进行固定，轻轻撬动就可以松开。

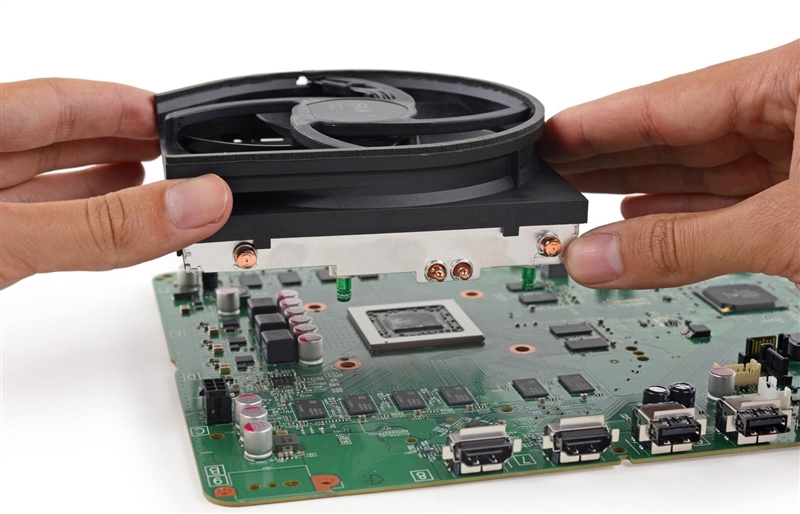

抬起散热器，看见APU处理器真容。

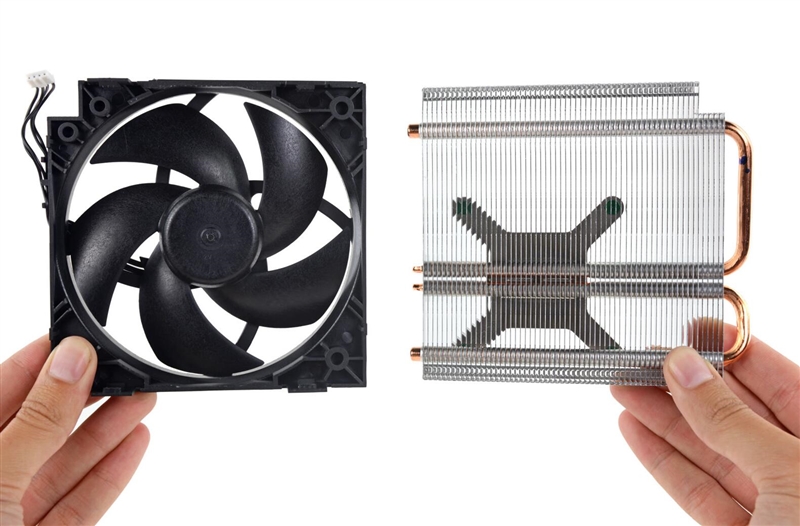

散热器采用的双热管+纯铝鳍片散热，虽然不及高端PC上的那么霸气，但也足够使用。

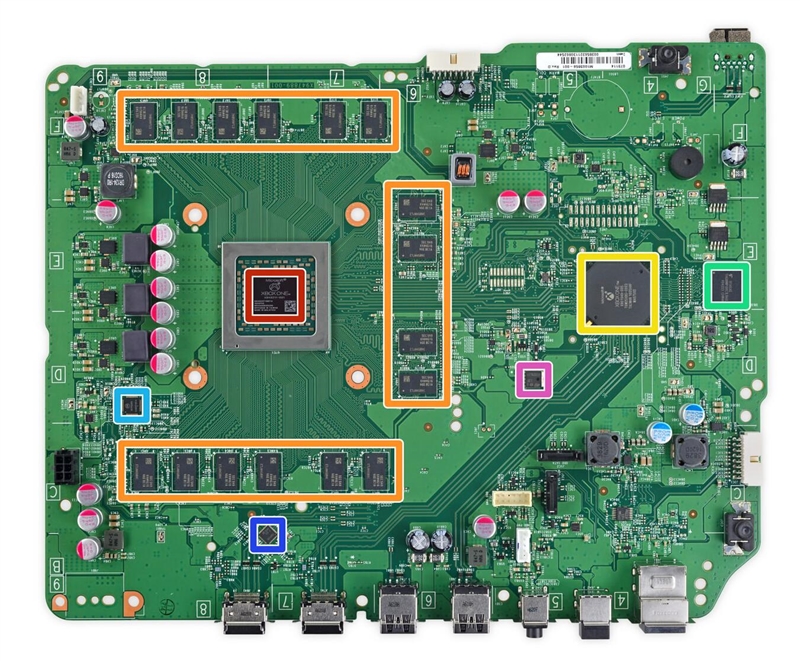

红框中的就是Xbox One S的心脏，内部整合了1.75GHz AMD Jaguar 8核CPU和914MHz AMD Radeon GPU，支持4K超高清。除此之外，土黄色框中的是16颗512MB三星DDR3 SDRAM，总容量8GB。而绿色框中则是一颗8GB东芝eMMC NAND Flash芯片。

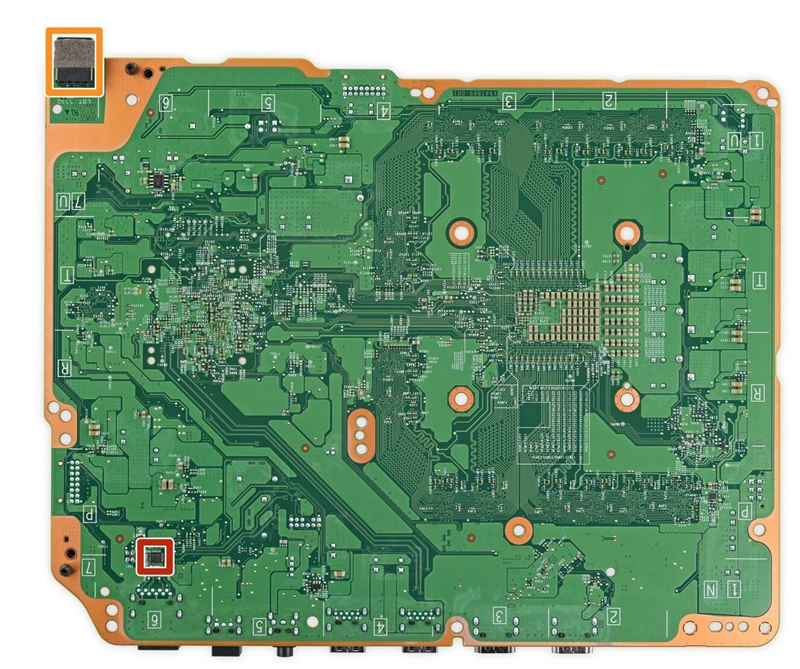

主板背面非常的干净，基本没有芯片。
Xbox One S的最终拆解得分为8/10，比较易于拆机。
