内置式电源滤波器电磁兼容性保障与干扰优化策略

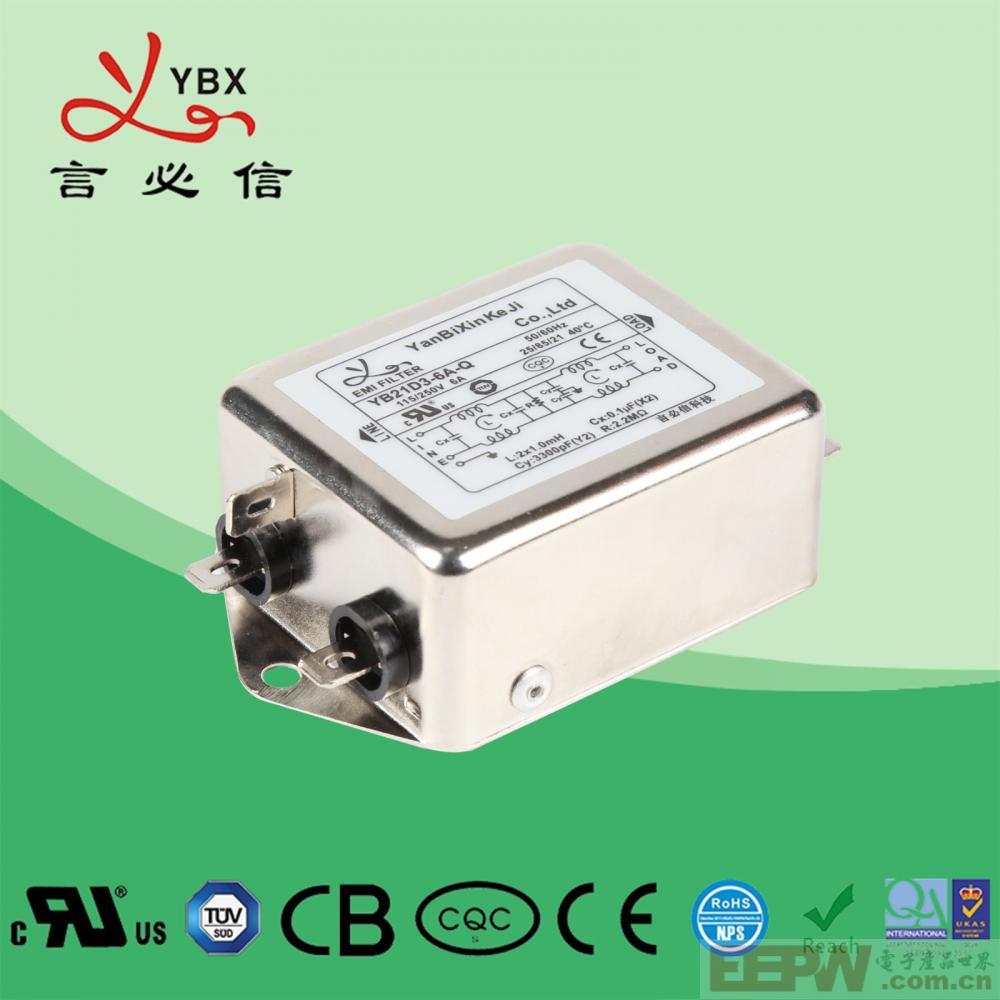

在现代电子设备中，内置式电源滤波器的电磁兼容性（EMC）至关重要，其与设备内部其他电子元件相互影响，潜在干扰问题若处理不当，会影响设备性能和可靠性，以下是关于其电磁兼容性保障及干扰优化设计的详细探讨：

一、干扰的可能来源

内置式电源滤波器主要干扰来源包括其内部电感、电容等元件。当电流通过电感时会产磁场，若布局不当，磁场会干扰邻近元件。电容元件存在寄生电感和电容，在高频情况下可能导致电磁辐射干扰。同时，设备内部其他电子元件也会对电源滤波器产生干扰，如高速信号线和高功率元件，高速信号线携带高频电磁能量，若靠近滤波器，能量耦合进入滤波器电路产生噪声，影响滤波精度和稳定性；高功率元件工作时电流变化大，产生强磁场，干扰滤波器。因此，电源滤波器与设备其他元件间存在相互干扰风险，需优化设计保障电磁兼容性。

二、优化设计策略

（一）合理布局与布线

元件布局优化：

将内置式电源滤波器布局在设备电源入口附近，缩短电源线减少干扰耦合，在设备电路板上合理分区，将其置于电源区域，远离高速信号处理和敏感模拟电路区域，降低相互干扰。

布线策略调整：

采用短而粗的电源线和地线，降低线路阻抗，减少压降和干扰，电源线和地线紧靠布设，形成紧密回路，减少回路面积，抑制电磁辐射。滤波器输入输出线路不宜过长，避免线路间电磁耦合导致干扰。在设备布线中，滤波器输入线路靠近电源入口，输出线路直接连接设备内部电源母线，中间不与其他元件线路交叉，防止串扰。同时，信号线与电源线、地线保持适当间距，关键信号线如高速时钟线和模拟信号线远离电源滤波器线路，必要时设置屏蔽罩隔离。

（二）屏蔽措施

滤波器自身屏蔽：在电源滤波器外部加金属屏蔽罩，有效隔离其与设备其他部分电磁场，屏蔽罩需良好接地，接地电阻要小，使电磁干扰电流快速导入地，增强屏蔽效果。屏蔽罩与设备机箱或电路板地线多点连接，确保良好电接触。

设备整体屏蔽：在设备设计中，除滤波器自身屏蔽外，对设备机箱外壳进行屏蔽处理。采用导电性能良好材料（如金属外壳）制造设备机箱，无法使用金属外壳时，可在非金属外壳内部喷涂导电涂层，形成屏蔽层。设备机箱屏蔽层要良好接地，通过多点或大面积接地方式减弱设备内部电磁场向外辐射，提升设备电磁兼容性。

（三）接地优化

单点接地：

设备内电源滤波器及各电路系统采用单点接地，防止地线回路差引发干扰。单点接地是各电路和元件接地线连至公共接地点，确保设备接地系统电位一致，减少接地环流和电位差，降低地线阻抗上压降干扰。

接地线设计：

接地线选用短而粗导线，降低阻抗，导电良好、磁导率高材料（如铜、铝）可增强接地效果。同时，定期检查和维护接地系统，确保连接良好和接地电阻符合标准。

（四）滤波器选型与电路设计优化

选型依据：

依据设备电源特性和 EMC 要求，综合考虑内置式电源滤波器性能参数，如插入损耗、差模和共模衰减指标、漏电流大小以及额定电流和电压范围等，以选择合适的滤波器。例如，若设备电源为开关电源，开关频率高，应选对高频电磁干扰有高衰减的滤波器。同时，关注滤波器尺寸和外形，使其适配设备内部空间。

电路设计优化：

在设备电路设计中，内置式电源滤波器与电源电路及其他功能电路配合要合理。在电源电路设计中，滤波器应放置在电源输入端，滤波电容和电感元件参数要与电源阻抗及负载特性匹配，以达到良好滤波效果。在设备整体电路布局方面，避免滤波器输出端与输入端电路交叉耦合，防止干扰，同时，在设备电源部分和信号部分之间设置必要的滤波和隔离电路，防止电源噪声干扰信号电路。
