帮你轻松选元器件：数据手册入门指南

数据手册提供了影响采购决策的关键信息，可帮助您为特定应用选择正确的元件。然而，数据手册的风格并不统一；它们在形式、信息类型和详细程度上可能会有很大差异。尽管这些文件通常具有内容详尽且技术性强的特点，但了解其主要部分可以简化您的决策过程。以下是一个速成指南，可帮助您高效浏览数据手册，并确定某个元件是否满足您的项目或产品需求。

元件特性

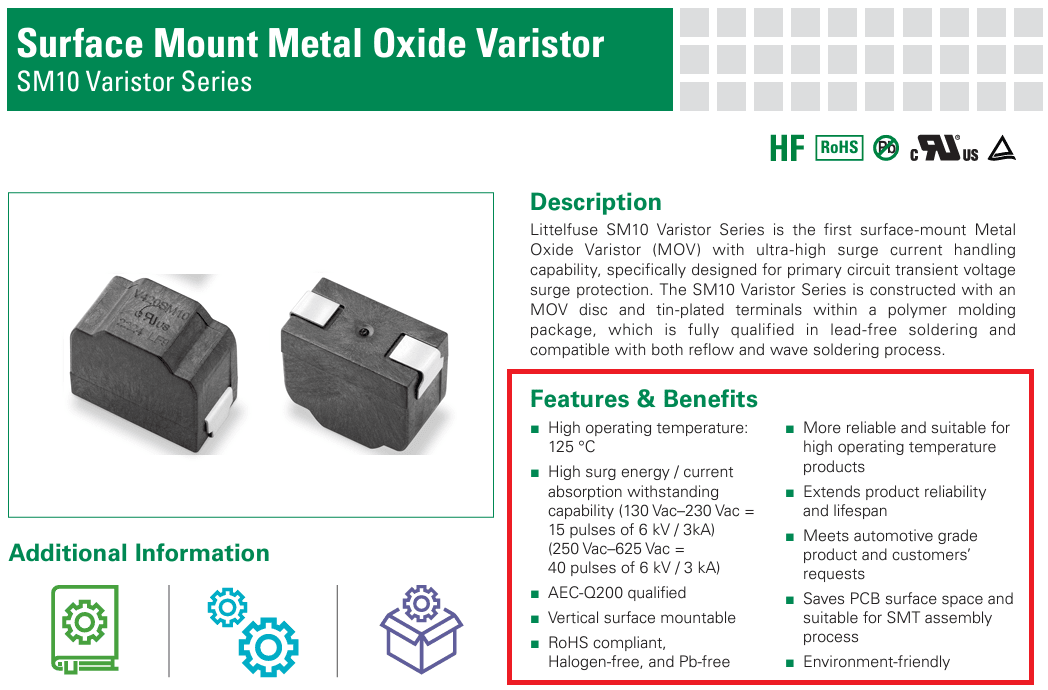

图1：大多数数据手册首先对元件进行一般性描述，然后列出其主要特性，以帮助您快速了解该元件是否符合您的需求（图源：Littelfuse）

数据手册通常以元件的常规描述和“特性”部分开头。“特性”部分概述了元件的功能，通常重点介绍其主要特性和优势（图1）。例如，对于微控制器来说，可能包括低功耗、高处理速度、多输入/输出引脚或内置模数转换器等特性。

了解这些特性有助于快速评估元件是否具备应用所需的功能。我们需要关注符合项目要求的特性，如工作电压范围、功效和性能指标。

应用

图2（图源：Freepik）

除了元件特性外，“应用”部分也是评估元件是否符合您需求的重要参考。在这里，制造商列出了元件的典型应用或使用案例，可帮助您了解元件的常见应用场合，并指导您判断是否适合您的项目。例如，运算放大器可用于音频设备、信号处理、仪器或控制系统。

通过将元件的应用与您的项目要求相匹配，您可以快速缩小选择范围。这部分还可以让您深入了解元件在实际应用中的可靠性和性能。

元件编号识别

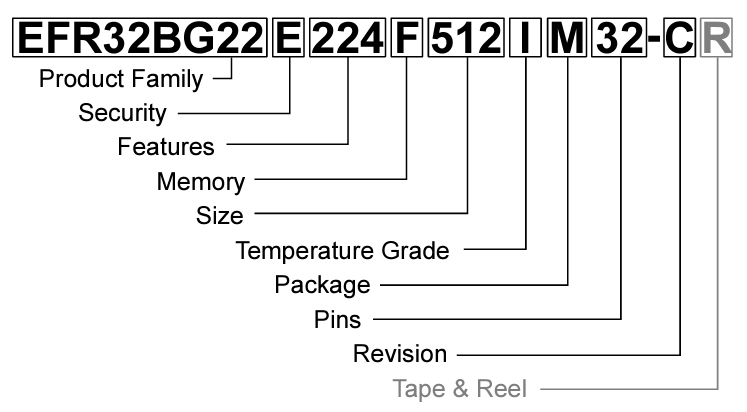

图3：在决定购买哪种元件时，特别是在查看元件组合时，元件编号明细可让采购人员和设计人员更清晰地了解元件规格（图源：Silicon Labs）

我们看到元件编号时可能会感到一头雾水，但它对精准采购却至关重要。许多数据手册都包含元件编号识别部分，用于解释字母数字代码背后的分配逻辑。了解这些代码可以帮助您确定元件的准确规格，如封装类型、额定温度和公差。

例如，图3显示了一个无线SoC系列的元件编号。数据手册中详细列出了所有代码的含义，以便采购人员和设计师使用随附的代码查看元件是否符合他们的要求，或者是否需要更改某些规格。

对于某些数据手册，制造商会提供构建元件编号的信息（图4）。虽然这可能需要更多的时间来找到正确的元件，但构建自己的元件编号可以确保元件尽可能多地满足您的规格要求。

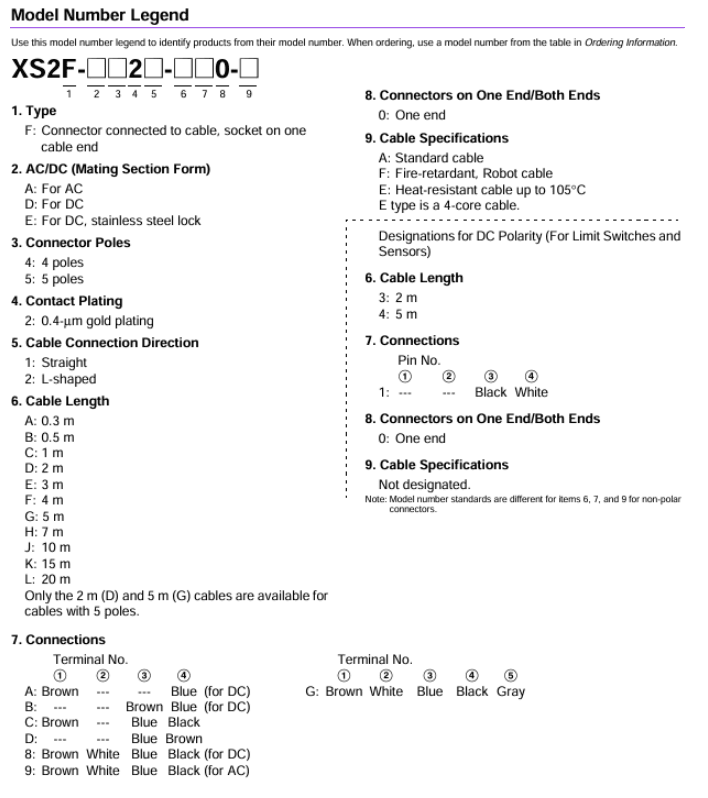

图4：创建或查找正确的元件编号对于提高订购流程至关重要，因此数据手册的这些部分成为了宝贵的资源（图源：Omron）

在大多数情况下，设计人员负责创建元件编号。不过，采购人员必须根据元件编号和项目需求来确定包装。此外，他们还应该能够了解元件编号是否可以更改，并且仍然符合所需的规格。掌握元件编号的阅读方法，可确保您订购正确的元件型号，从而避免代价高昂的错误和延误。

封装类型

图5（图源：Freepik）

“封装类型”部分提供了元件物理形式的详细信息，包括图纸和尺寸，这对于确保与设计尺寸和装配流程的兼容性至关重要（图6）。常见的封装类型包括：

• 双列直插封装（DIP） ：易于操作，适合通孔安装

• 小外形IC封装（SOIC） ：结构紧凑，适合表面贴装应用

• 四侧引脚扁平封装（QFP） ：引脚数多，适合高级应用

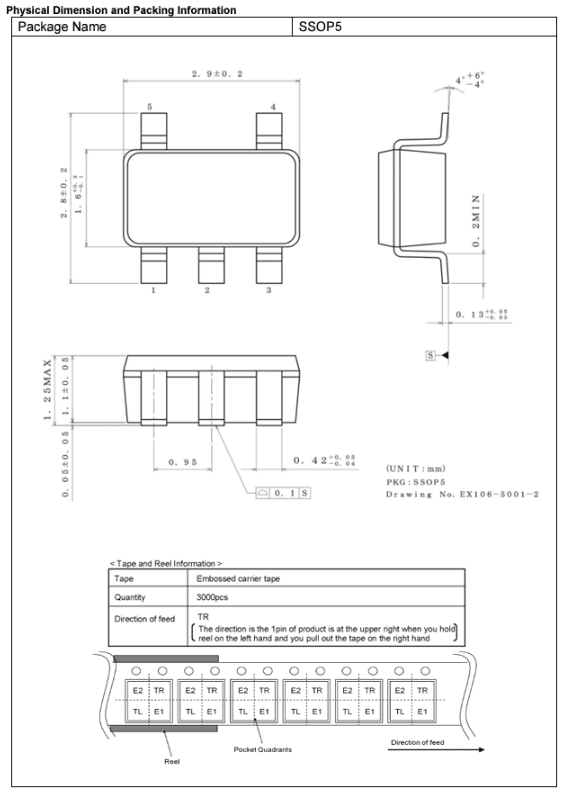

图6：元件封装类型选择众多，在数据手册中找到封装信息是成功的关键（图源：ROHM）

封装类型的选择不仅会影响组装过程，还会影响元件的热性能和可靠性。请确保所选封装类型与您的生产能力和预期使用环境相匹配。

技术规格与说明

图7（图源：Freepik）

除了元件特性、应用、元件编号和封装类型部分外，您还会发现许多其他可能不适用于采购员的信息。虽然这些信息可能与您的日常操作无关，但了解它们还是对您有很大的帮助。

电气特性

这一部分详细介绍了定义元件性能的技术规格。需要考虑的主要参数包括：

• 工作电压 ：元件正常工作的电压范围

• 电流消耗 ：元件在不同运行状态下的电流值

• 温度范围 ：元件的工作温度极限

这些特性对于保证元件在特定应用条件下发挥预期性能至关重要。请密切注意极大额定值，以避免对元件造成过大压力。当元件的技术规格与您的需求不完全匹配时，贸泽电子等代理商会在产品页面上提供“显示类似产品”功能，让您选择某些属性并查看符合这些规格的所有元件。

典型性能参数

制造商通常会提供显示典型性能特征的图表，如输出电压与输入电压、功率耗散与环境温度或效率曲线。这些可视化辅助工具可帮助您了解元件在不同情况下的表现，从而更全面地了解其性能。

引脚配置/功能说明

引脚配置图显示元件引脚或引线的布局，并附有功能说明以解释每个引脚的作用，如电源、地、输入/输出和控制信号。这些信息对于将元件正确集成到设计中至关重要。

机械尺寸

数据手册通常会提供机械尺寸，其中可能包括元件物理尺寸的详细图纸。这些信息对于确保元件正确安装在PCB上和产品外壳内至关重要。

明智的决策

 图8（图源：贸泽电子）

准确解读数据手册是电子产品采购人员的一项关键技能。通过关注元件的特性、应用、元件编号创建和封装类型，您可以做出明智的采购决策。有效浏览数据手册中的海量信息可以节省时间，并帮助您为设计找到合适的元件。

尽管数据手册内容详尽且技术性强，但通过分解手册并直接跳转到相关部分，可以更方便地获取和管理信息。贸泽电子等代理商还会提供技术支持服务，帮助您解读数据手册。
