深圳市中电电力：分布式光伏“刚柔并济”防逆流原理及实现方案

2024年,国家能源局综合司发布了《分布式光伏发电开发建设管理办法(征求意见稿)》,其中规定了户用分布式光伏、一般工商业分布式光伏以及大型工商业分布式光伏的发电上网模式,当选择自发自用、余电不上网的模式时,需配置防逆流装置。

什么是“逆流”?

在分布式光伏系统中,当光伏发电的功率大于本地负荷功率时,多余的电力无法被本地负荷完全消纳,就会流入电网,形成逆流。电网逆流会未被其它负载消耗导致电网系统电压升高,而长时间的过压运行,会损坏用户侧和光伏发电侧设备;另外,伴随光伏系统并网规模的不断扩大,逆流甚至会影响整个电网系统的安全稳定运行。

CET分布式光伏刚柔并济防逆流解决方案

CET中电技术结合光伏电站的特点、全面考虑电网及发电企业的需求,推出“刚柔并济”的分布式光伏防逆流解决方案。“如 “柔性”防逆流产品-CET-7320-B控制终端;“刚性”防逆流产品-PMC-751X-G/iRelay51-G防孤岛保护装置;数据采集产品-PMC-350-A5防逆流电表。

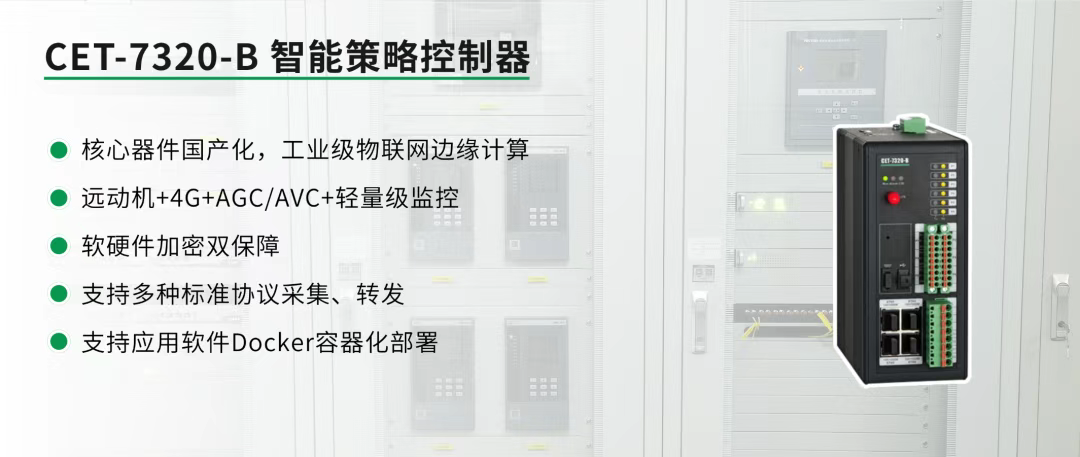

(1)CET-7320-B控制终端

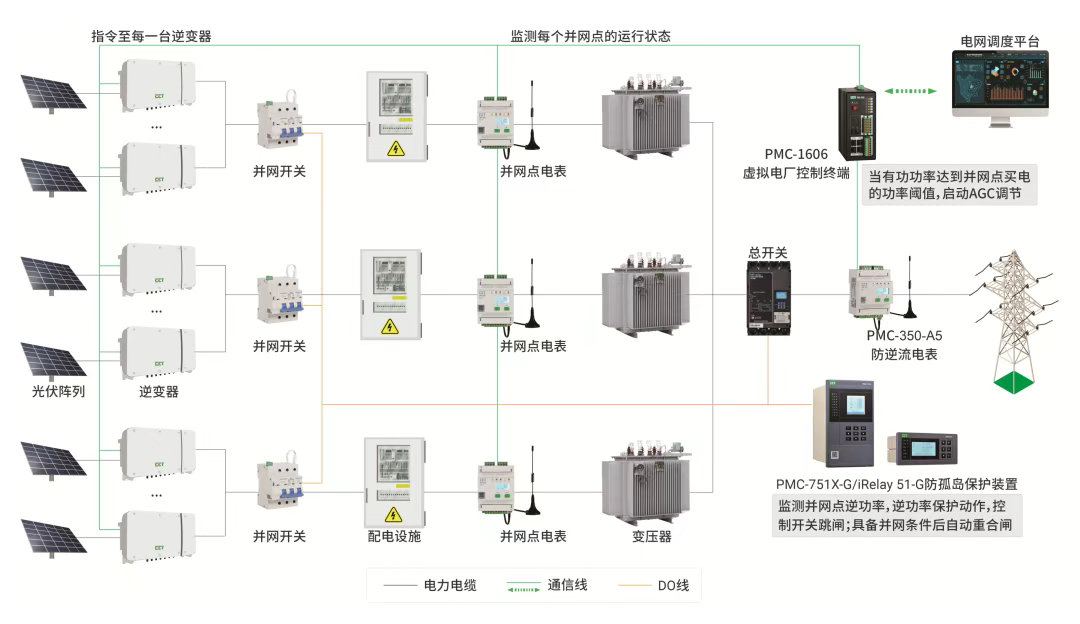

CET-7320-B控制终端与PMC-350-A5防逆流电表配合,采集光伏与电网公共连接点的实时功率,产品内置的AGC智能算法可以实时跟踪负荷变化,动态调节逆变器的有功功率输出,既达到防逆流的目的,又兼顾了发电效益,使得光伏在不切断的情况下,应发尽发。

(2)PMC-751X-G/iRelay 51-G 防孤岛保护装置

PMC-751X-G/iRelay 51-G 防孤岛保护装置具有逆功率保护功能,当光伏系统发生逆流时,装置会监测到逆功率并触发保护动作,跳开光伏并网开关,从而避免发生电网逆流,实现分布式光伏系统的发电量全部自发自用。

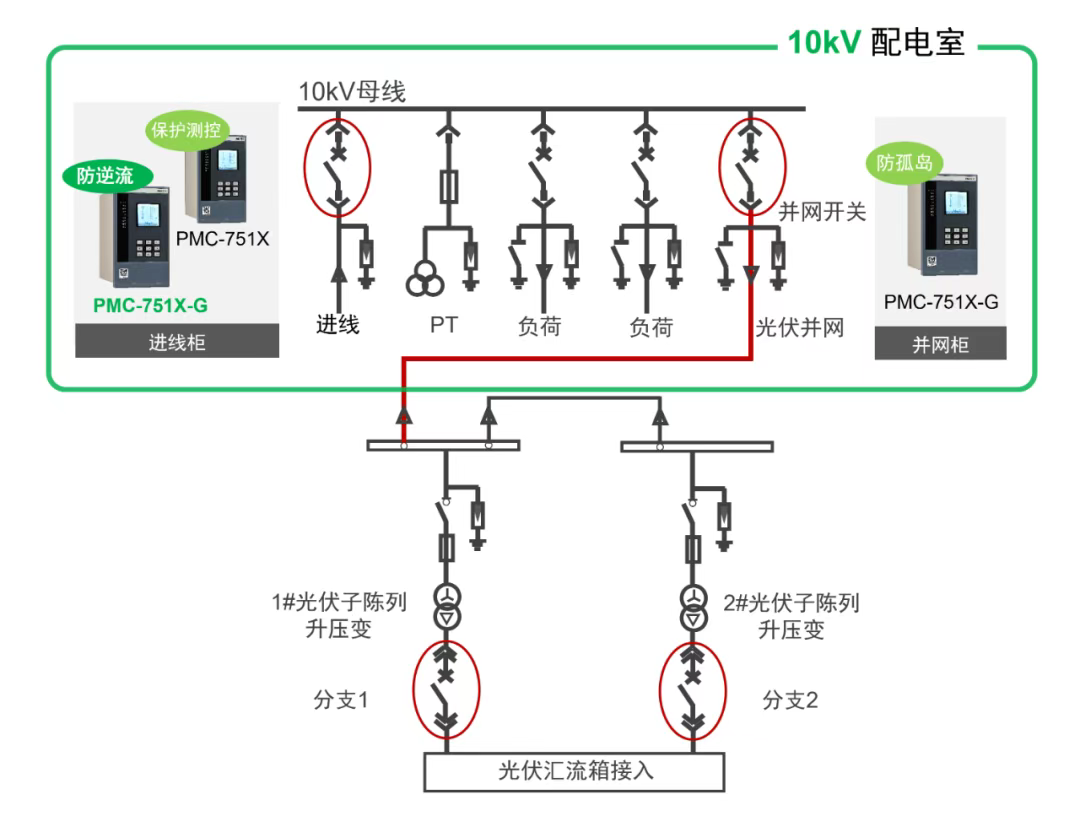

在10kV及以上光伏发电系统中,推荐在进线柜安装PMC-751X-G并投入逆功率保护功能,当进线柜出现逆流,PMC-751X-G监测到逆功率后触发保护动作,跳开分支1或分支2断路器,降低光伏发电功率,保证全部发电自发自用;若PMC-751X-G再次监测到逆功率,便会跳开光伏并网开关,避免发生电网逆流。

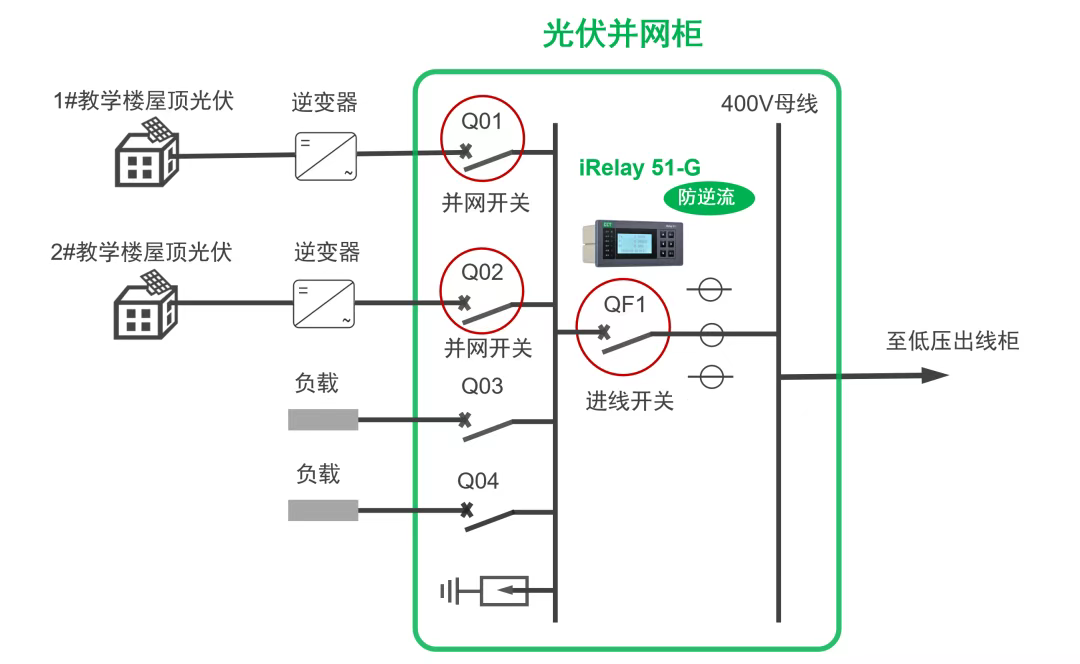

在10kV以下的光伏发电系统中,推荐在光伏并网柜安装iRelay 51-G并投入逆功率保护功能。当并网开关出现逆流,iRelay 51-G监测到逆功率后触发保护动作,选择跳开Q01并网开关,降低发电功率,保证全部发电自发自用;如果iRelay 51-G再次监测到逆功率,便会触发保护动作跳开Q02并网开关,避免发生电网逆流。

目前,CET分布式光伏防逆流解决方案已应用于青岛地铁、山西高速公路等多个现场,如某市地铁1号线车辆段的分布式光伏防逆流项目,CET为其提供分布式光伏防逆流方案,方案通过智能监控与调控,有效防止了光伏电力向电网逆流,在确保电网安全的前提下,实现光伏系统发电效率的最大化,既保障了电网的安全稳定运行,又提升了光伏电力的使用效率,实现了经济效益与环境效益的双赢。

CET中电技术全称“深圳市中电电力技术股份有限公司”,创立于1993年,已深耕电力自动化与能源管理领域三十载,凭借深厚的技术积淀、持续的创新能力,公司已发展为国内领先的电力系统解决方案供应商。未来,CET中电技术将持续提供高品质的保护、监控、计量装置,为用户打造高性价比的新能源解决方案,护航清洁能源高效、安全并网。
