揭秘STM32 OTA升级：轻松实现固件远程无缝更新（二）
加入技术交流群
在嵌入式开发中，远程固件升级（OTA, Over-The-Air）技术早已成为产品迭代和维护的关键能力。尤其是在 STM32 系列微控制器广泛应用的今天，构建一个稳定、通用、安全的 OTA 升级系统，是每个工程师都绕不过去的一关。
本文引用地址：https://www.eepw.com.cn/article/202506/471235.htm本项目基于开源 OTA 工程，完整实现了以下内容：
Bootloader 启动逻辑及升级流程
固件打包机制（含安全校验）
上位机串口升级工具（YModem 协议）
SPI/QSPI Flash 分区管理
多种异常处理机制：断电保护、CRC 校验失败、回滚机制等
本文重点介绍该系统的升级流程细节、Bootloader 模块结构与关键代码，以及如何使用配套打包和升级工具，实现一站式 OTA。
一、升级流程详解：Bootloader 主导 OTA 的全流程
1. 流程概述

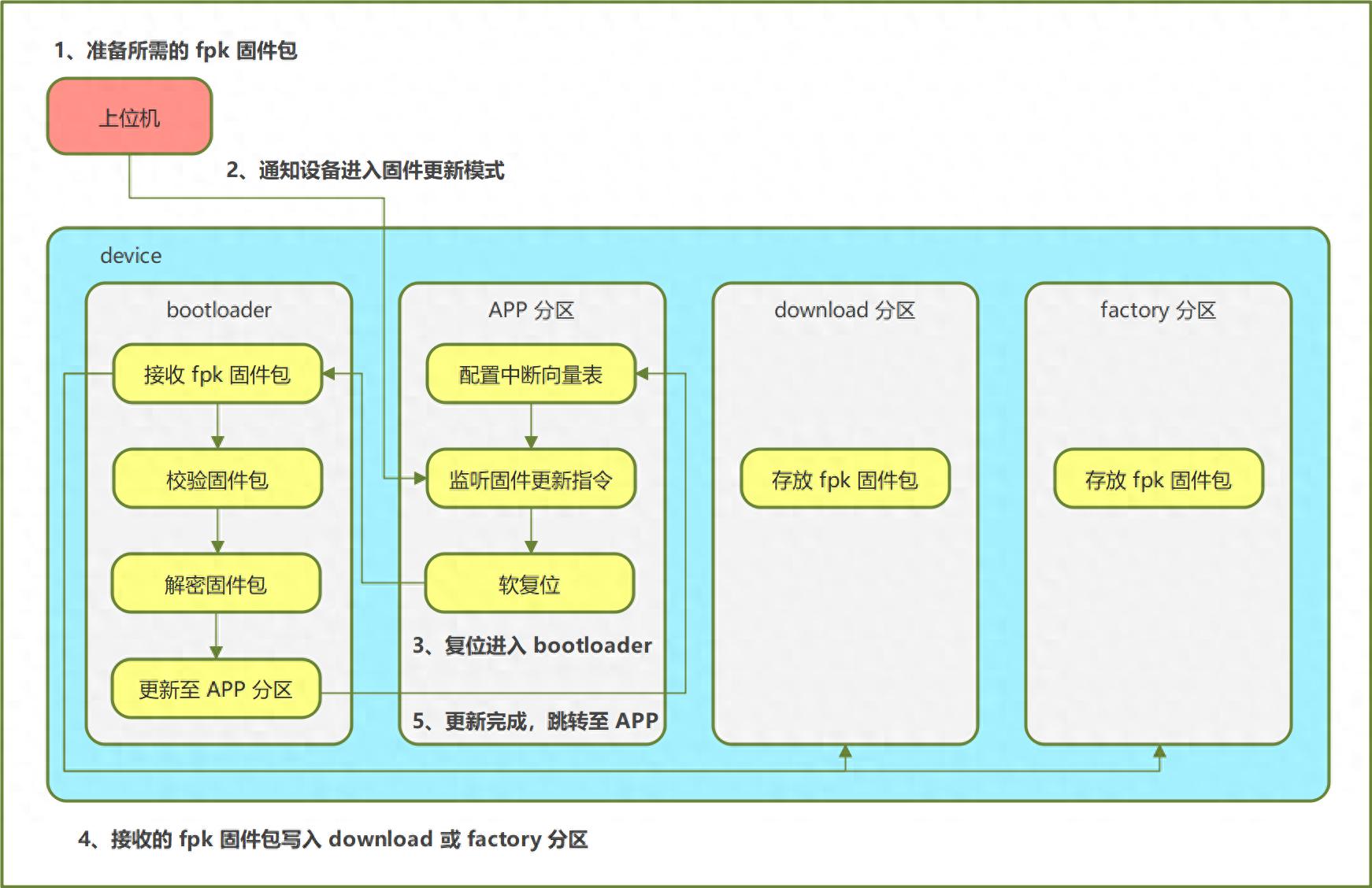

STM32 OTA 的标准流程如下图所示：
整个流程设计注重鲁棒性与安全性，例如：
使用 Magic Code 校验包头，防止误识别
加入 CRC32 校验，确保固件传输完整性
支持中断恢复和自动回滚机制
Bootloader 和 APP 分区独立，互不干扰
2. 进入升级模式的判定方式包括：
指定 Flash 中某个标志位
外部引脚（如按键）触发
上电后延时判断是否接收到上位机固件包头
上次升级失败自动回滚（故障回溯）

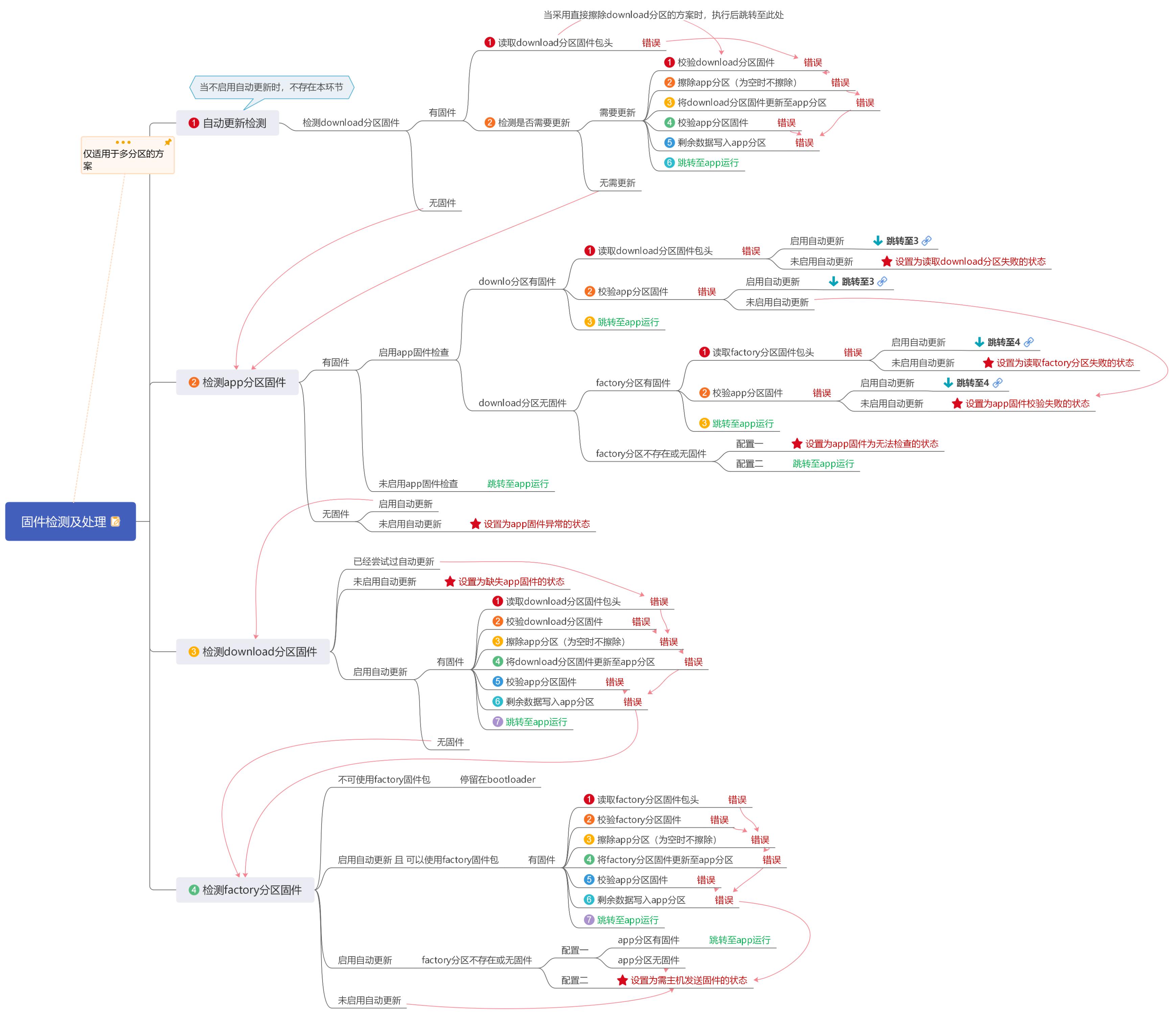

固件检测与处理机制
这种灵活的判断机制确保了在各种场景下都能正常触发升级，提升用户体验与维护效率。
二、Bootloader 结构设计与关键模块源码说明
Bootloader 架构分层
整个 Bootloader 系统按以下模块划分：
模块名称 | 功能说明 |
启动判定模块 | 检查是否进入 OTA 模式，或跳转到 APP |
Flash 操作模块 | 擦除/写入/读取 SPI 或 QSPI Flash |
协议接收模块 | 通过串口接收 YModem 协议格式的固件数据 |
固件解析模块 | 解包 .fpk 固件，提取版本号、长度、CRC 等字段 |
固件校验模块 | Magic Code 检查 + CRC32 校验 |
升级标志模块 | 管理升级状态和失败回滚标志 |
安全跳转模块 | 关闭中断、设置栈顶地址后跳转到 APP |
关键代码片段展示
启动判断逻辑：
void boot_entry(void) { if (check_upgrade_flag() || button_pressed()) {
enter_upgrade_mode();
} else {
jump_to_app();
}
}
校验固件包头：
bool verify_firmware_header(firmware_header_t *hdr) { if (hdr->magic != 0xDEADBEEF) return false; if (!check_crc32(hdr)) return false; return true;
}
跳转到 APP：
void jump_to_app(void) { uint32_t app_addr = APP_START_ADDR;
__disable_irq();
__set_MSP(*(uint32_t*)app_addr);
((void (*)())(*(uint32_t*)(app_addr + 4)))();
}
通过上述模块组合，可以保证 Bootloader 精简、高效，并具备 OTA 所需的所有关键能力。
三、配套工具使用指南：打包器 & 固件上传助手
为实现无缝的 OTA 流程，我们提供了两套实用工具，支持命令行或 GUI 使用：
1. 固件打包工具（Firmware_Packager）
该工具将普通 .bin 固件封装为 .fpk 固件包，自动生成校验字段，支持版本号管理。
打包命令示例：
Firmware_Packager.exe -i app.bin -o upgrade.fpk -v 1.0.3
固件包头结构（16 字节）：
字段 | 长度 | 含义说明 |
Magic Code | 4B | 固件合法标志（0xDEADBEEF） |
Version | 4B | 固件版本号，如 0x010003 |
Length | 4B | 固件数据部分大小 |
CRC32 | 4B | 数据区 CRC 校验值 |
支持多种扩展字段，如水印、签名、时间戳等。
2. 固件上传工具（Firmware_Uploader）
通过串口（支持 USB 转串口）将 .fpk 固件上传至设备，采用 YModem-1K 协议，兼容性强、效率高。
上传命令示例：
Firmware_Uploader.exe -p COM4 -b 115200 -f upgrade.fpk
✅ 支持特性包括：
自动识别 Bootloader 是否响应
固件校验一致性提示
断点续传机制（可选）
支持串口速率 115200 / 230400 / 460800
总结：STM32 OTA 升级不再难，实现只需三步！
本套 OTA 方案已实际运行于多个商业项目，具有以下优点：
结构清晰：Boot 与 APP 完全解耦，稳定性强
安全可靠：支持 CRC 校验、水印校验、固件头验证
可扩展性强：支持 SPI/QSPI Flash，支持加密扩展
️ 工具齐全：打包、传输一站式完成，极大提升效率
