厚膜电阻技术解析与应用选型指南

一、厚膜电阻技术特性与市场定位

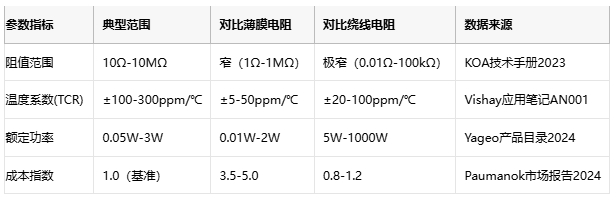

厚膜电阻作为电子电路基础元件，采用丝网印刷工艺在氧化铝基板上沉积电阻浆料（主要成分为RuO₂或Ag-Pd合金），经高温烧结形成功能性电阻层。其技术特性与市场定位可通过以下关键参数体现：

（注：成本指数以1206封装1kΩ厚膜电阻为基准单位1）

二、典型应用场景与经济性分析

2.1 核心应用领域

1. 消费电子

• 电源管理模块：DC-DC转换器均流电阻（±5%精度，0.25W）

• 家电控制板：温度传感分压网络（TCR<±200ppm/℃）

• 成本敏感度：单机用量50-200颗，占BOM成本0.3%-0.8%

2. 汽车电子

• ECU控制单元：CAN总线终端匹配（AEC-Q200认证）

• 电池管理系统：电流检测电阻阵列（耐脉冲冲击>10kV）

• 成本结构：车规级单价较工业级高30%-50%

3. 工业设备

• PLC模块：模拟信号调理（耐硫化性能>1000h）

• 变频器：IGBT驱动电阻（耐压>500V）

• 维护成本：高温环境MTBF>10万小时

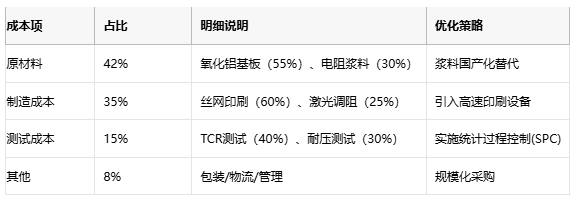

2.2 成本构成分解

以1206封装10kΩ厚膜电阻为例（年采购量100万颗）：

（数据来源：风华高科供应链分析报告2023）

三、元器件选型技术规范

3.1 关键选型参数

1. 阻值精度匹配

• 通用电路：±5% （消费级，单价$0.002-0.005/pcs）

• 精密控制：±1% （工业级，单价提升40%-60%）

• 特殊场景：±0.5%（车规级，需定制化生产）

2. 功率降额曲线

• 环境温度每升高25℃，额定功率下降20%（参考IEC 60115标准）

• 典型降额模型（以0805封装0.125W为例）：

  25℃: 100% → 70℃: 80% → 125℃: 50%

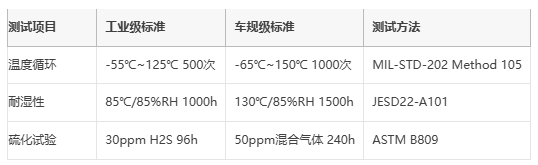

3. 环境耐受性




四、主要原厂技术方案对比

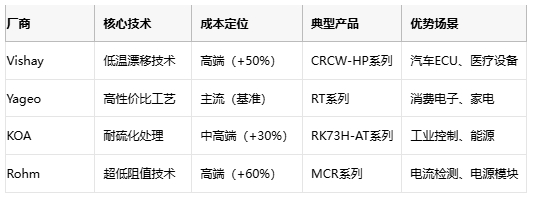

4.1 国际头部厂商布局

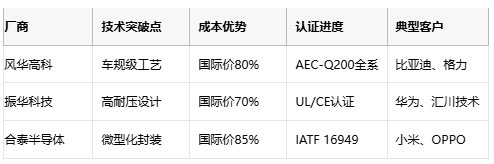

4.2 国内厂商突围路径

五、原厂选型要则与成本控制

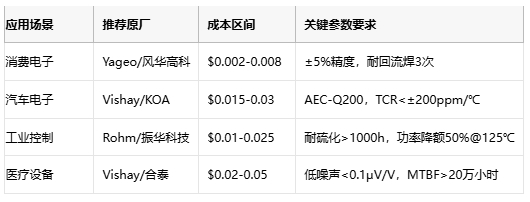

5.1 选型策略矩阵

5.2 成本优化路径

1. 规模化采购

• 月用量>50万颗可获5%-15%价格折扣

• 年度框架协议锁定成本（±3%浮动条款）

2. 替代方案

• 1206→0805封装：节省PCB面积40%，单价降低20%

• 1%精度→5%精度：成本下降35%（需电路冗余设计）

3. 本土化供应

• 切换国产原厂：物流成本降低50%，交期缩短至2周

• 二级供应商开发：备货周期压缩至3天（VMI模式）

六、技术发展趋势

1. 材料创新

• TDK开发纳米晶电阻浆料（TCR<±50ppm/℃）

• Vishay推出石墨烯改性电极（耐脉冲能力提升3倍）

2. 工艺升级

• 激光直写技术实现±0.1%精度（Yageo 2024路线图）

• 3D堆叠封装功率密度提升至5W/mm³

3. 智能化集成

• 内置温度传感器（ROHM TSP系列）

• 可编程电阻网络（ADI DigiTrim技术）
