如何新建CANoe工程

发布人:美男子玩编程 时间:2024-09-19 来源:工程师 发布文章

本文将从启动CANoe软件开始,一步步引导您完成新工程的创建与基本配置,确保您的仿真测试工作能够顺利进行。


启动CANoe软件:打开CANoe软件,进入主界面。

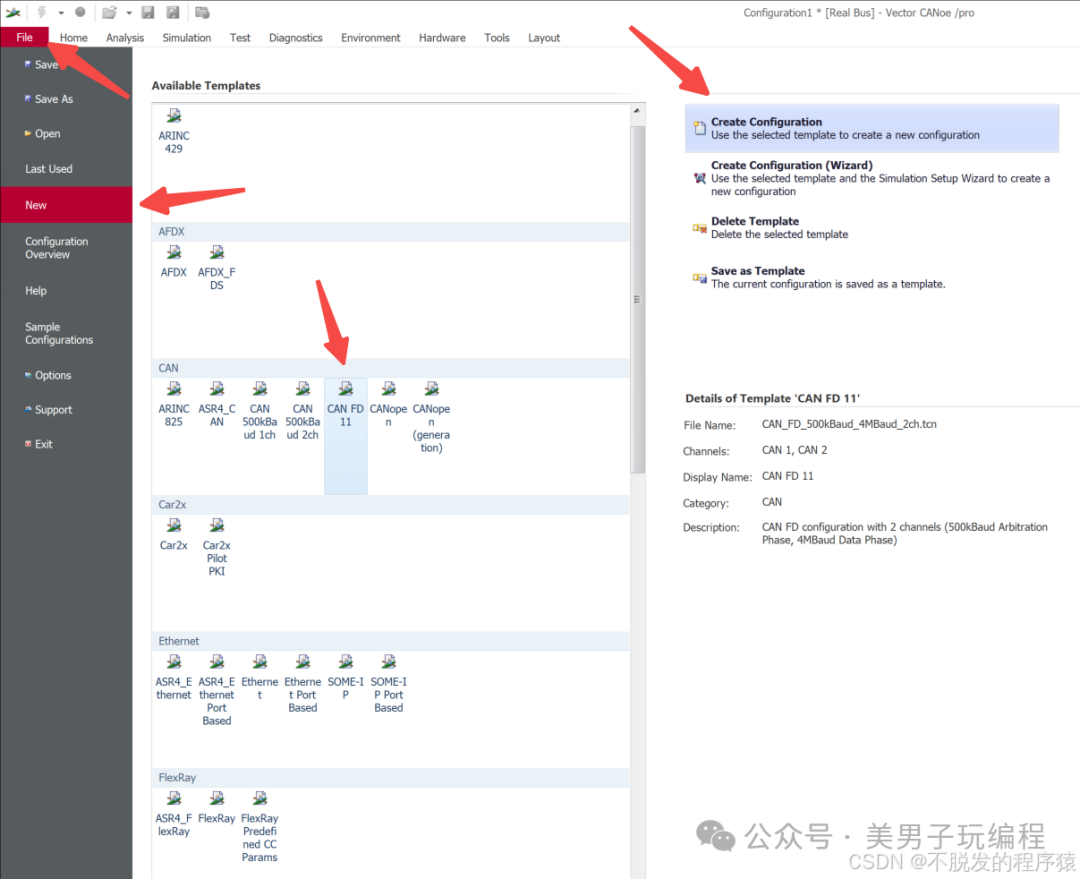

新建工程:点击菜单栏的 File --> New --> CAN FD(选择你使用的总线类型),然后点击 Create Configuration来创建一个新的工程。

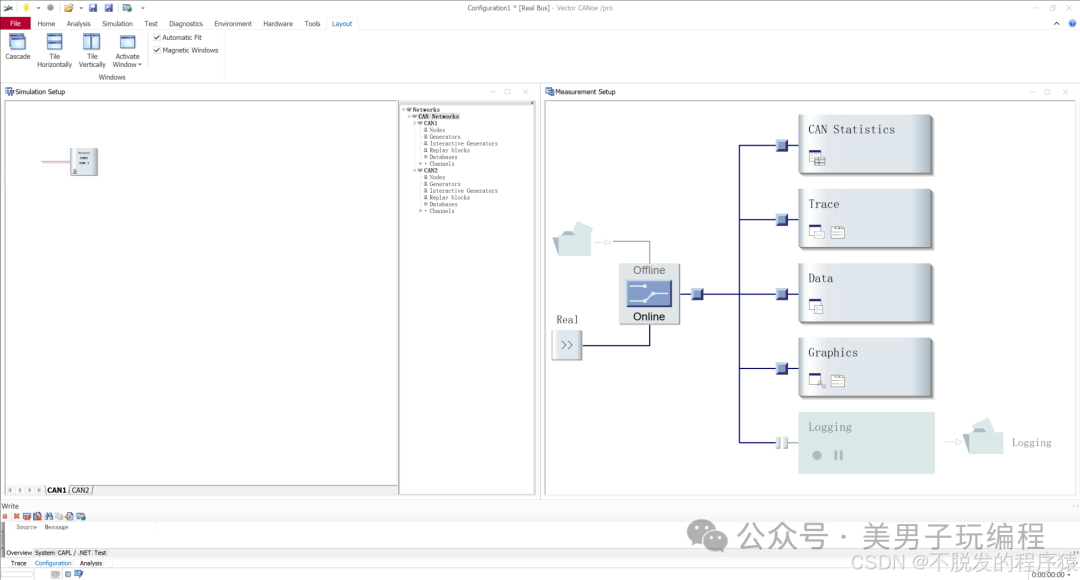

新建工程成功后,效果如下所示:

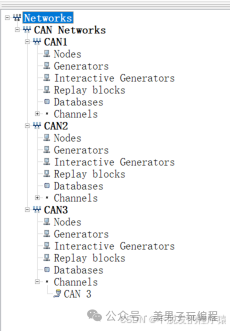

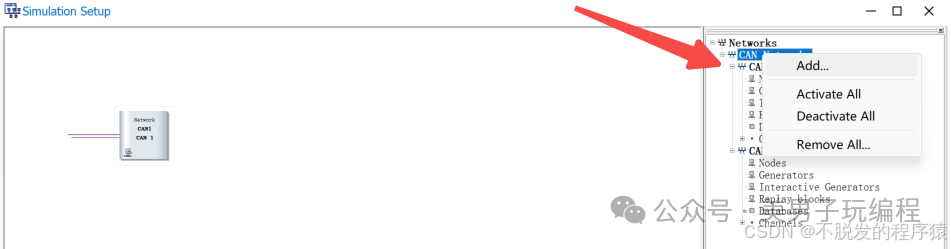

新建的工程默认只有2路CAN通道,以VN1640A分析仪为例,可支持4路CAN通道,右键点击CAN Networks,可以新建CAN通道。

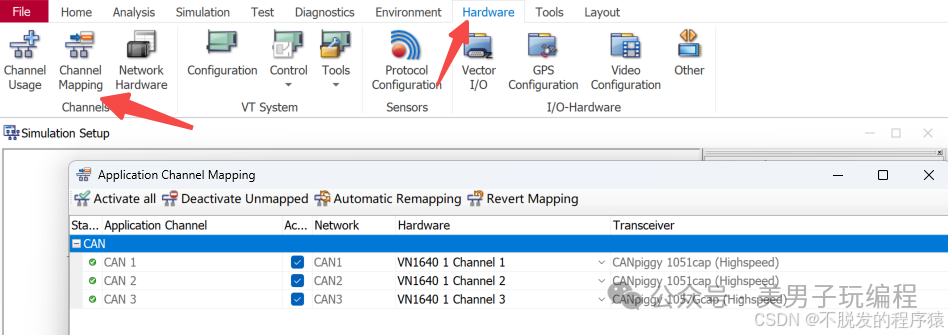

通道映射:通过 Hardware --> Channel Mapping Channels来设置CAN1、CAN2、CAN3映射的硬件通道。

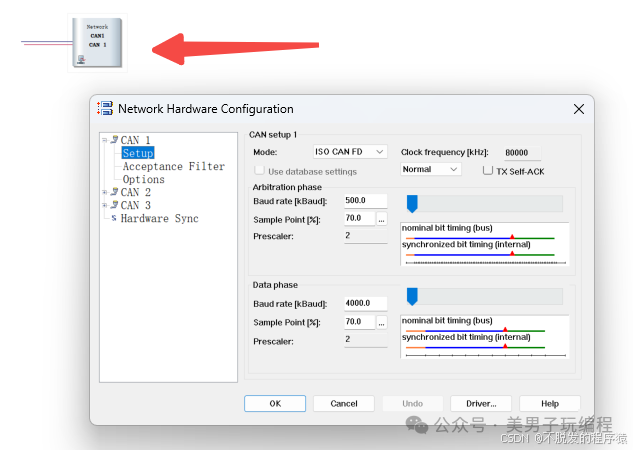

双击以下CAN组件,或者通过 Network Hardware映射分别对CAN1、CAN2、CAN3进行配置,确保波特率设置与你的代码中设置的波特率一致。
