1、确认新的功能需要哪些引脚，并确认这些引脚原来用做什么功能2、去掉原来功能对这些引脚的使用（关掉功能）3、添加新的功能并使用这些引脚

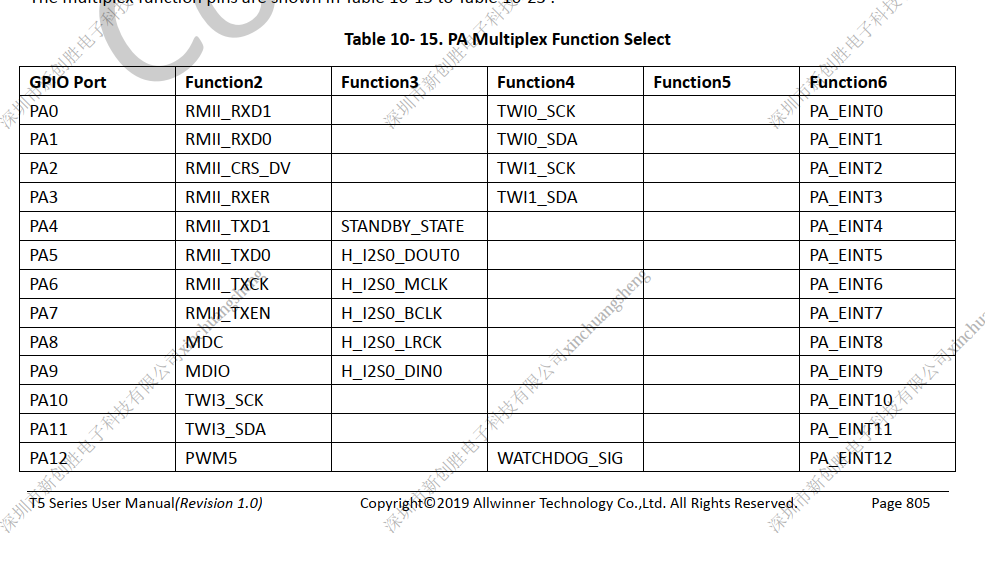

打开T5_Series_User_Manual_V1.0手册的第10章的Operations and Functional Descriptions，    在这目录下有引脚功能复用表在引脚功能复用表中查找TWI0，可以找到两组可用引脚    为了方便测试，这里选择PI5、PI6。

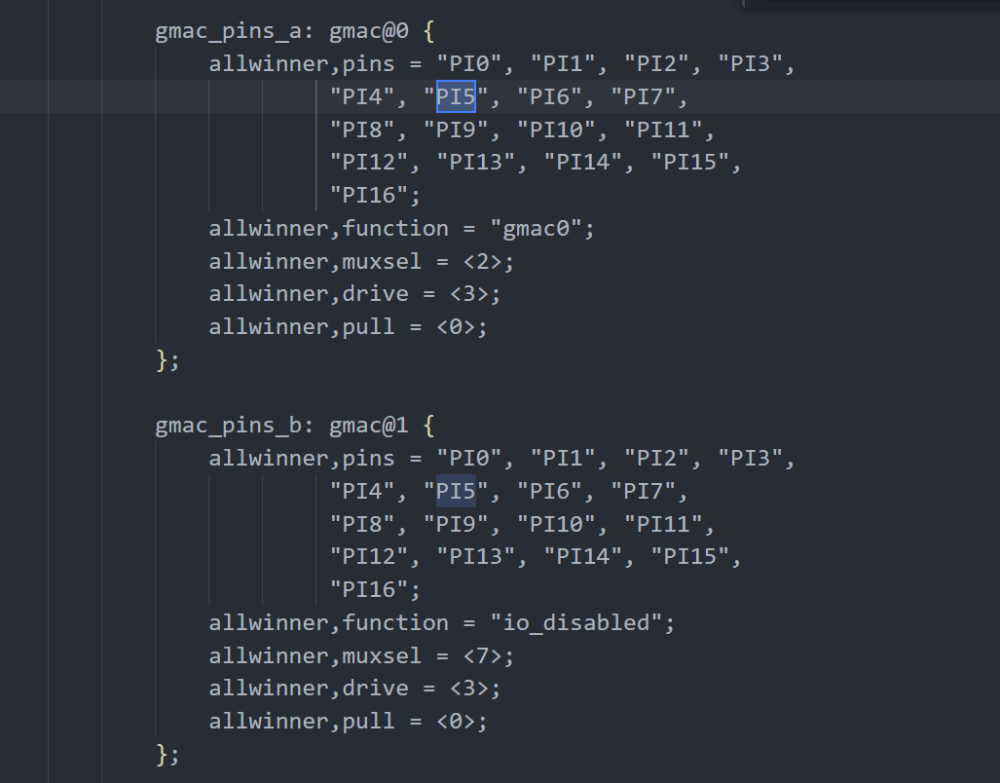

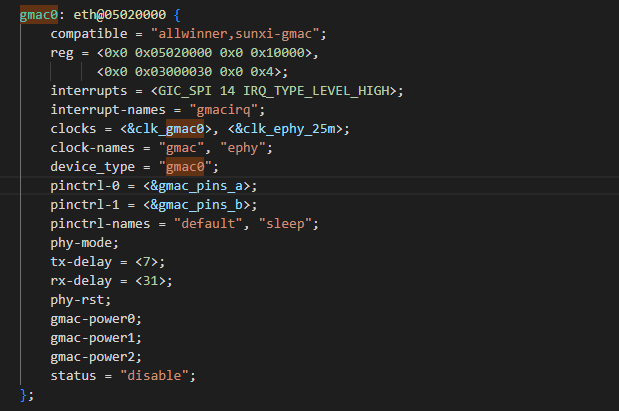

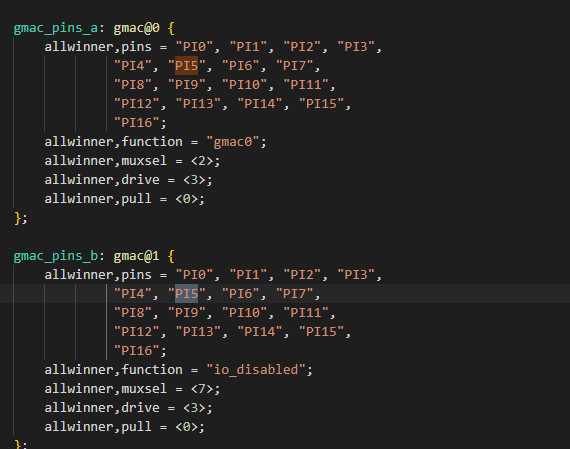

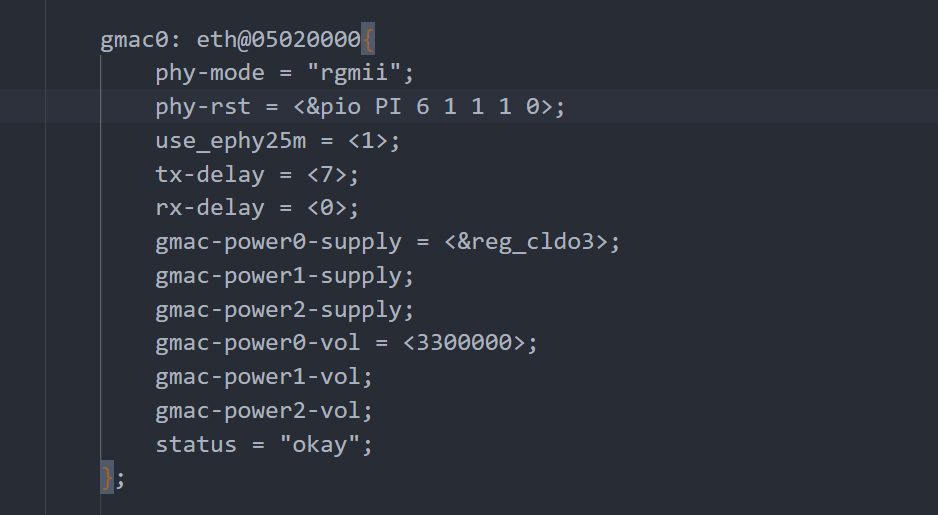

打开sun50iw9p1-pinctrl.dtsi，搜索PI5、PI6,可以看到我们要使用的PI5、PI6已经被使用打开sun50iw9p1.dtsi，搜索gmac0,可以看到调用的引脚配置gamc_pins_a和gamc_pins_b    打开bords.dts，搜索gmac0,我们关掉gamc0，修改gmac0状态为status= “disabled”

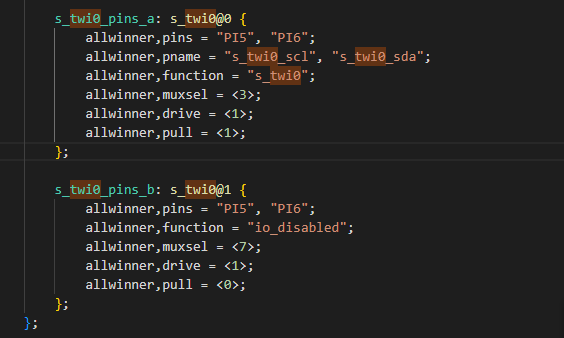

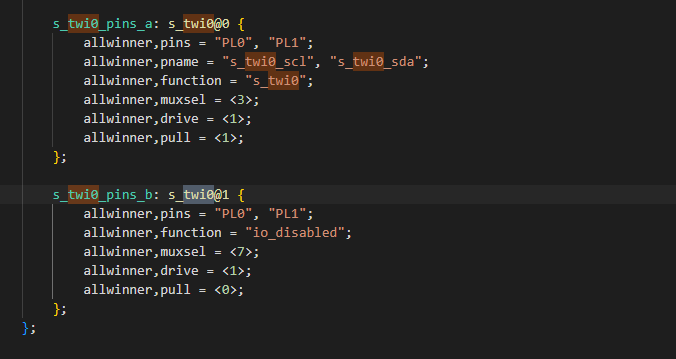

先打开sun50iw9p1-pinctrl.dtsi，搜索TWI0，找到TWI0的默认引脚，默认是PL0，PL1    我们进行修改，将引脚和配置改成PI5、PI6两个引脚，修改后如图打开board.dts，找到twi0的功能配置，修改twi0状态为status= “okay”;    最后，重新编译烧写即可。

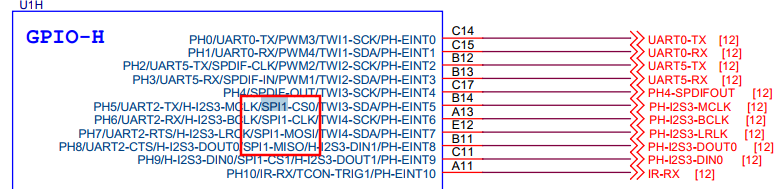

在核心板原理图中搜索SPI1，可以看到spi1需要用到PH5,PH6,PH7,PH8,还可以看到PH5,PH6,PH7,PH8都被用作音频信号的引脚

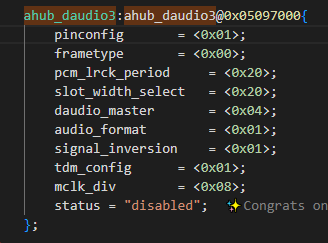

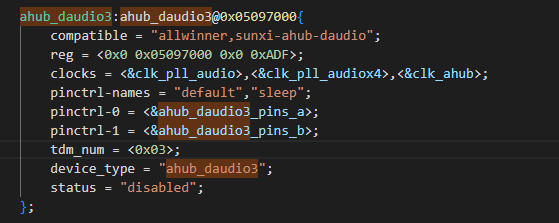

打开sun50iw9p1-pinctrl.dtsi，搜索PH5,可以看到我们要使用的PH5,PH6,PH7,PH8已经被用作ahub_daudio3。    打开sun50iw9p1.dtsi，搜索ahub_daudio3,可以看到调用了引脚配置ahub_daudio3_pins_a和ahub_daudio3_pins_b打开bords.dts，搜索ahub_daudio3,我们关掉ahub_daudio3，修改ahub_daudio3状态为status= “disabled

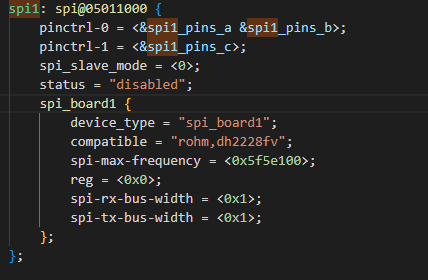

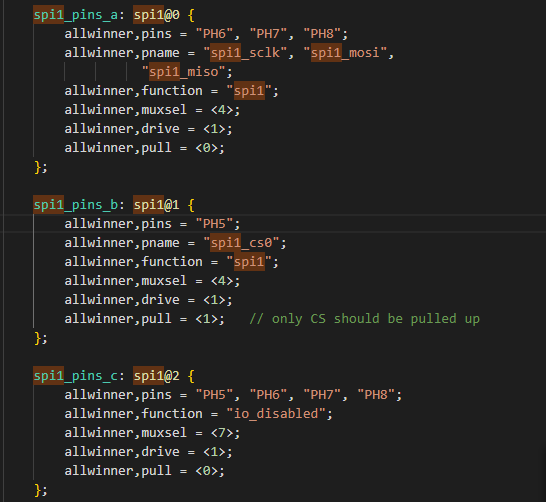

先打开sun50iw9p1-pinctrl.dtsi，搜索SPI1，找到SPI1的默认引脚，默认是PH5、PH6、PH7、PH8打开board.dts，找到SPI1的功能配置，修改SPI1状态为status= “okay”;    最后，重新编译烧写即可。

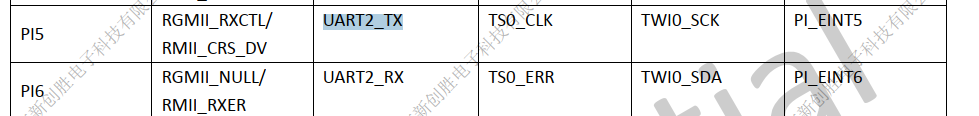

打开T5_Series_User_Manual_V1.0手册的第10章的Operations and Functional Descriptions，在引脚复用功能表中查找UART2，可以找到三组可用引脚为了方便测试，这里选择PI5、PI6。

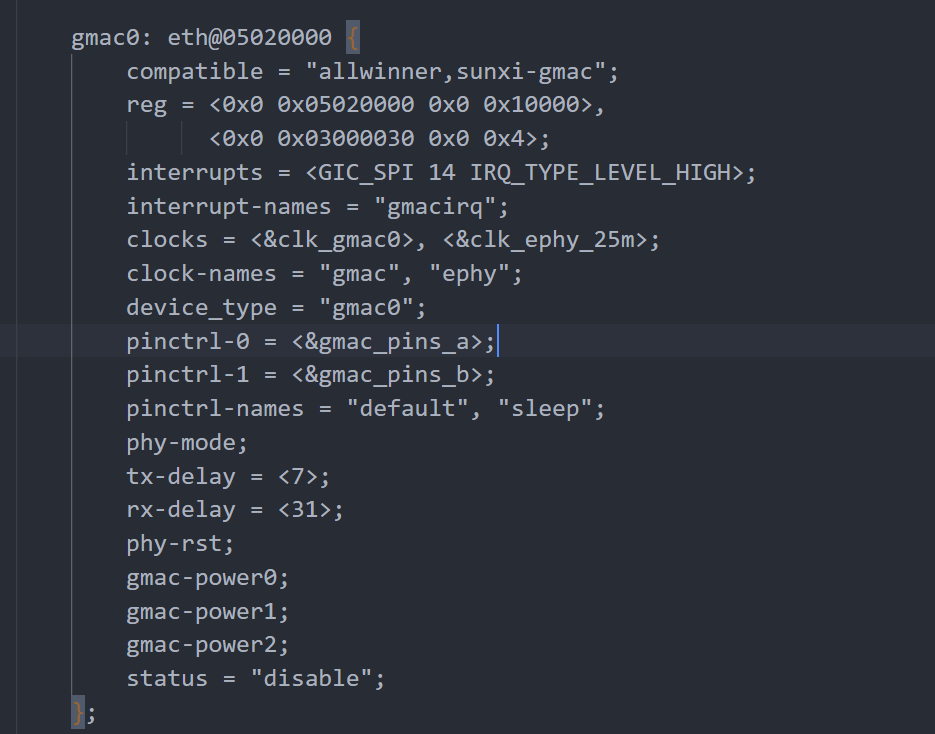

打开sun50iw9p1-pinctrl.dtsi，搜索PI5、PI6,可以看到我们要使用的PI5、PI6已经被使用打开sun50iw9p1.dtsi，搜索gmac0,可以看到调用了引脚配置gmac_pins_a和gmac_pins_b    打开bords.dts，搜索gmac0,我们关掉gamc0，修改gmac0状态为status= “disabled”

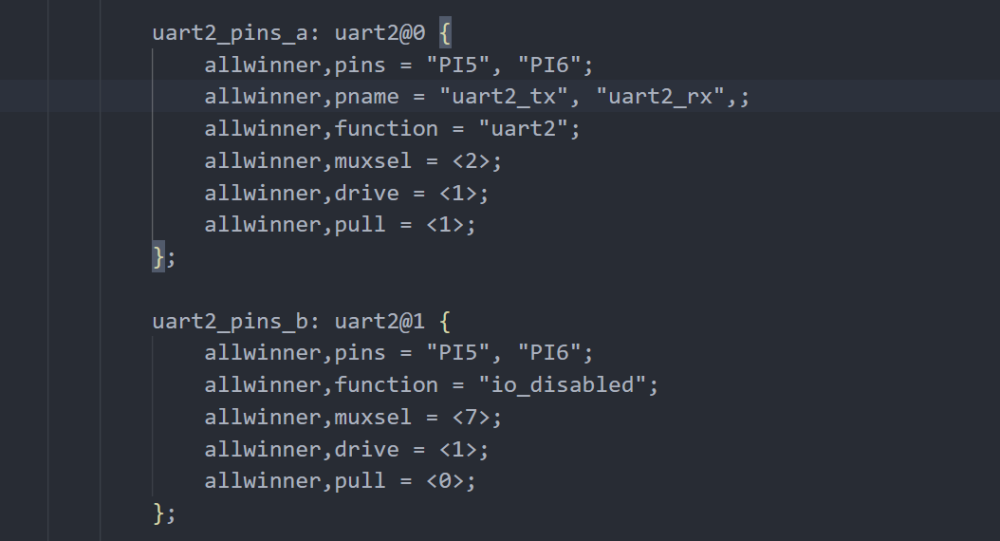

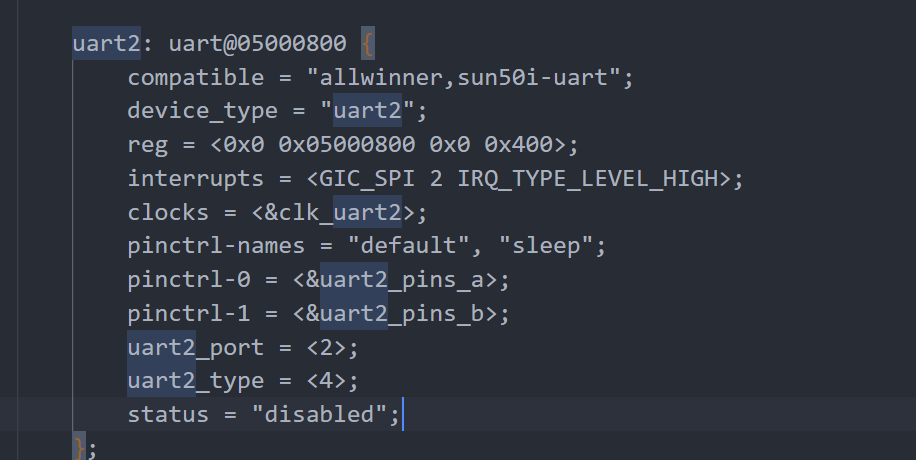

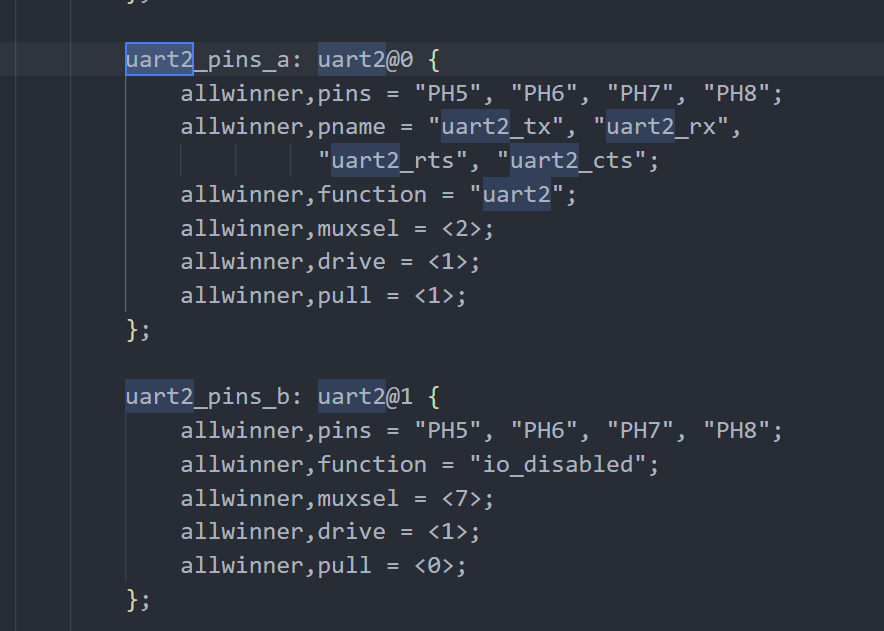

先打开sun50iw9p1-pinctrl.dtsi，搜索uart2，找到UART2的默认引脚，默认是PH5、PH6、PH7、PH8    我们进行修改，将引脚和配置改成PI5、PI6两个引脚，修改后如图打开sun50iw9p1.dtsi，找到UART2的功能配置，修改uart2状态为status= “okay”;    最后，重新编译烧写即可。
