将被占用引脚配置为普通 GPIO方法思路1.查看引脚默认功能配置2.关闭引脚默认功能配置以UART4-TX的PI13为例，这是PI13引脚复用表，打开T5_Series_User_Manual_V1.0手册的第10章的Operations and Functional Descriptions查看即可。

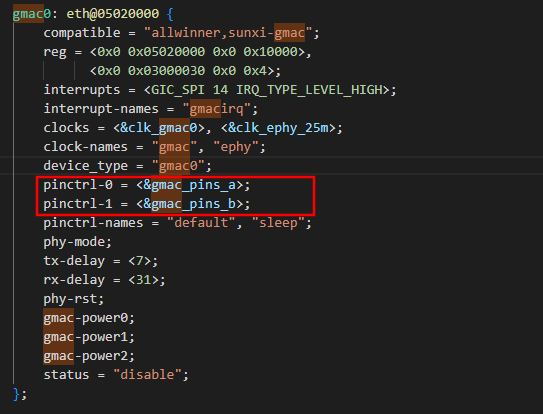

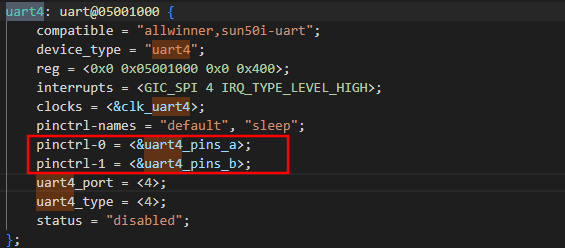

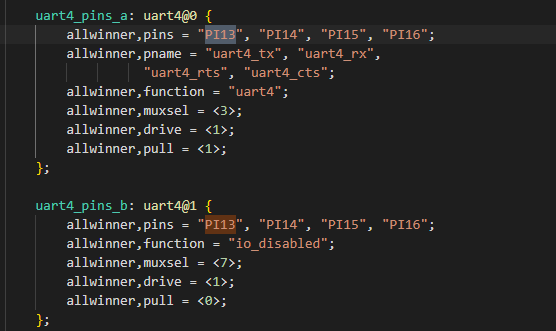

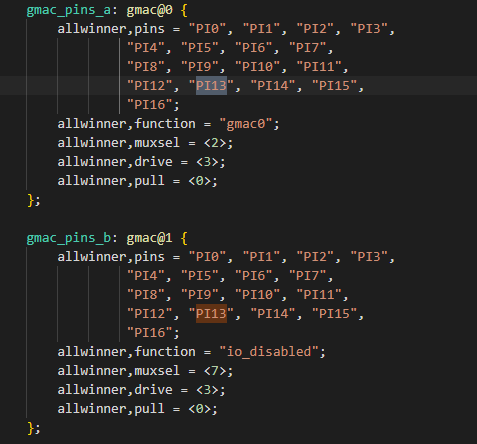

打开sun50iw9p1-pinctrl.dtsi ，搜索PI13    可以看到UART4，和gmac都用到PI13。打开sun50iw9p1.dtsi 搜索uart4，和gmac    上面节点中的pinctrl-0 = <&uart4_pins_a>和pinctrl-1 = <&uart4_pins_b>为UART4的引脚定义: pinctrl-0 = <&gmac0_pins_a>和pinctrl-1 = <&gmac_pins_b>为gmac0的引脚定义

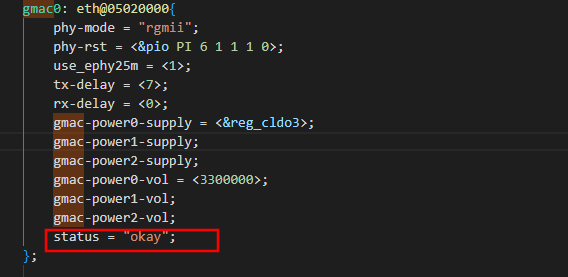

因为board.dts的相同的属性会覆盖sun50iw9p1.dtsi 的属性，所以在board.dts上搜索uart4和gmac0，并且把它们的status的值都改为disable。    重新编译烧写设备树。
