挂载文件节点，并进入相应目录：mount -t debugfs none /sys/kernel/debug
cd /sys/kernel/debug/sunxi_pinctrl

echo PE18 > sunxi_pin
cat sunxi_pin_configure

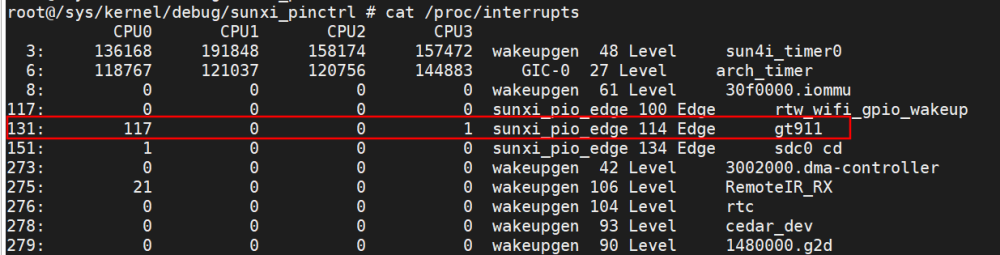

可以看见PE18被配置为中断执行下面命令cat /proc/interrupts

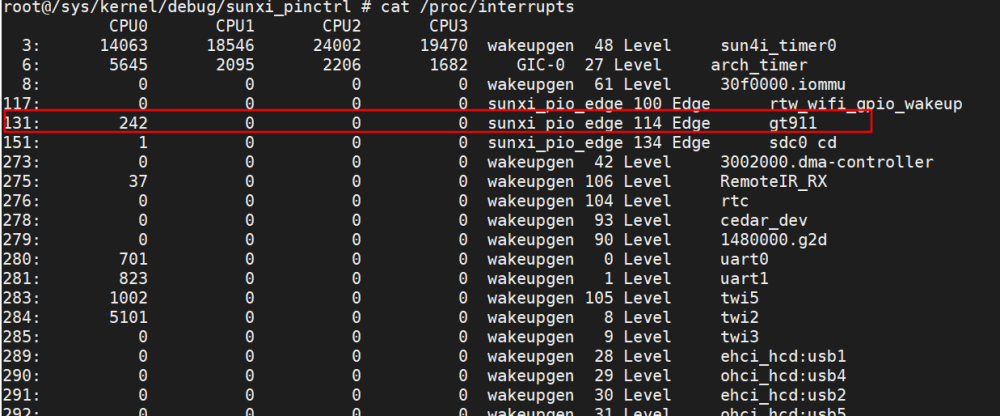

   这里可以显示从开机到现在注册的中断以及其触发次数找到gt911中断（即PE18），此处显示，开机到现在有117次中断触发：点击屏幕然后再次输入指令：cat /proc/interrupts
可以看到中断次数增加

每个 pin 都有四种属性，如复用 (function)，数据 (data)，驱动能力 (dlevel)，上下拉 (pull)，    当 (function) 为0时，表示输入， 为1输出，其它功能请具体请参考《T5_Series_User Manual_V1.0(Draft).pdf》中的<10.6 port control>小节。另外，不是所有引脚都有中断功能，中断一般是(function)6执行下面命令cat /proc/interrupts
这里可以显示从开机到现在注册的中断以及其触发次数找到gt911中断（即PE18），此处显示，开机到现在有117次中断触发：点击屏幕然后再次输入指令：cat /proc/interrupts
可以看到中断次数增加    将PE18修改为输出模式：echo PE18 1 > function　　//将PE18设置成输出
cat sunxi_pin_configure  //查看修改情况

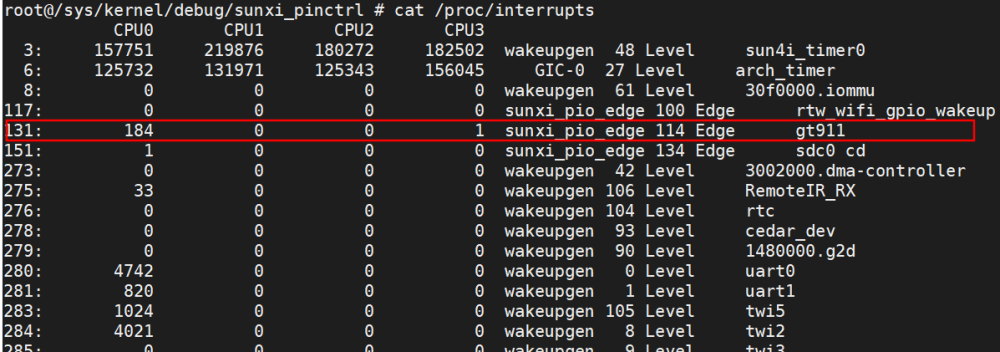

点击屏幕然后再次输入指令：cat /proc/interrupts
发现中断次数不再变化将PE18修改为中断模式：    echo PE18 6 > function　　//将PE18设置成输出
cat sunxi_pin_configure  //查看修改情况

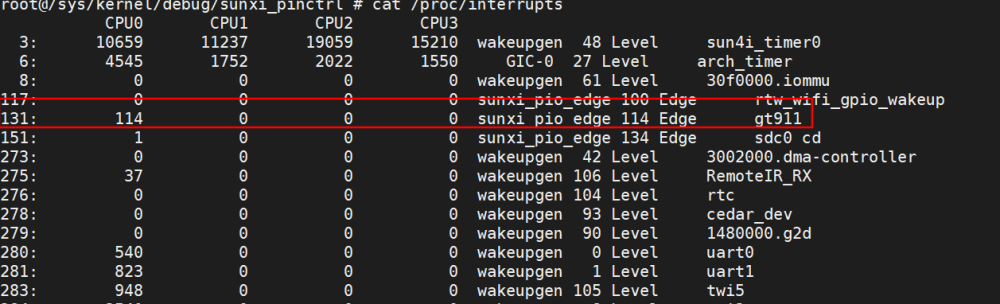

点击屏幕然后再次输入指令：cat /proc/interrupts
发现中断次数变化

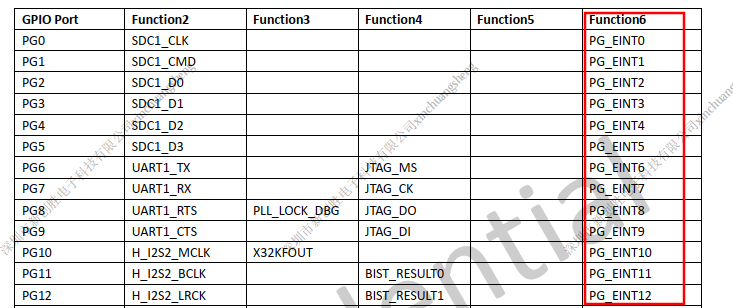

gpio口对应手册《T5_Series_User Manual_V1.0(Draft).pdff》的<10.6port control>小节，请参考手册来阅读。对应驱动为与 dts 为:kernel/linux-4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1-pinctrl.dtsi
kernel/linux-4.9/drivers/pinctrl/sunxi/pinctrl-sun50iw9p1.c
kernel/linux-4.9/drivers/pinctrl/sunxi/pinctrl-sun50iw9p1-r.c
kernel/linux-4.9/drivers/pinctrl/sunxi/pinctrl-sunxi.c
   要添加或者修改 io 口时，可以通过 dts 文件， 一般在 dts 中引脚以以下方式出现 ：goodix_int = <&pio PE 18 1 0 1 0>;

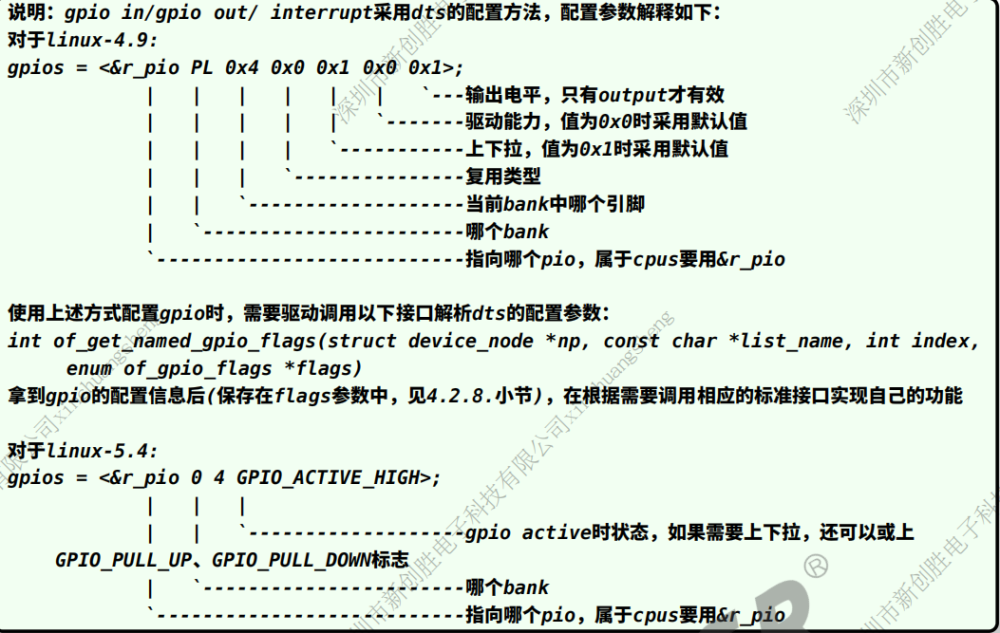

其具体格式为：name = <&pio P[A-I] [0-32]   func  drv_level pull value>;

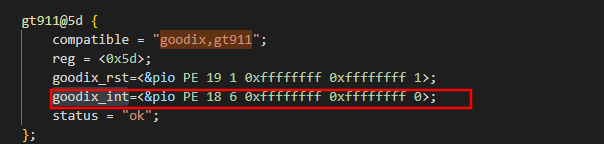

其中： name：驱动中使用的名子  [A-I]：表示端口号 [0-32]：表示此端口中的引脚号 <func>：表示此引脚要用作的功能，0 为输入，1 为输出，其它功能请具体请参考《T5_Series_User Manual_V1.0(Draft).pdf》中的<10.6 port control>小节。另外，不是所有引脚都有中断功能，中断一般是 func6，具体见手册。当找不到对应功能时（如常见的 func 7）表io disabled。 <pull>：是否使用上拉，0：不上下拉，1：上拉，2：下拉 <drv_level>：驱动能力（上下拉力度），可取值 0~3，越高驱动能越高。 <value>：io 的初始值如果把引脚配置为中断功能，一般在上写上6。另外，不是所有引脚都有中断功能，中断一般是 func6，具体见手册。下图是触摸屏中断引脚配置
