大联大友尚集团推出基于Leadtrend产品的100W PD3.0适配器方案

2025年6月19日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于通嘉科技（Leadtrend）LD7798、LD8526、LD6612芯片的100W PD3.0适配器方案。

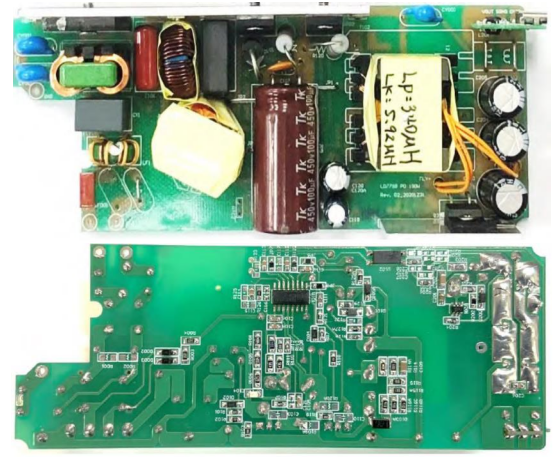

图示1-大联大友尚基于Leadtrend产品的100W PD3.0适配器方案的展示板图

当前，大功率供电需求已然成为数码设备发展的必然趋势。以笔记本电脑为例，为实现多任务并行处理等高强度工作，设备需要持续且稳定的电力支持。因此，100W甚至更高功率的电源供应逐渐成为标配。在此背景下，USB PD供电协议应运而生，该协议旨在通过USB Type-C接口实现各类设备供电的标准化与统一化。在理想状态下，只要设备支持PD协议，无论是笔记本电脑、平板电脑、智能手机，还是智能穿戴设备或是小型家电应用，均可通过一根USB Type-C数据线和PD充电器完成充电/供电操作，并且设备能够充分利用快充技术，大幅缩短充电时间。针对这一趋势，大联大友尚基于Leadtrend LD7798、LD8526、LD6612芯片推出100W PD3.0适配器方案。

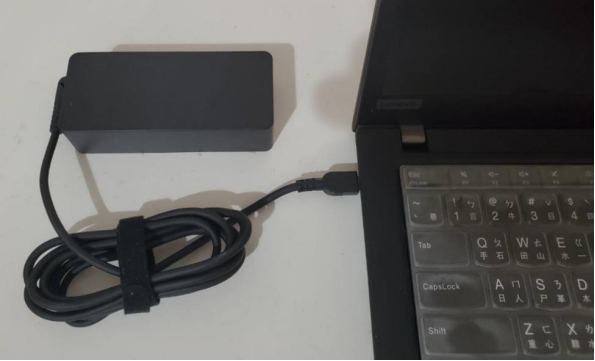

图示2-大联大友尚基于Leadtrend产品的100W PD3.0适配器方案的场景应用图

LD7798是一款PFC＋PWM控制器IC，集成准谐振反激（QR Flyback）和连续导通模式（CCM）控制功能，可有效提升电源转换效率并优化系统性能。在准谐振反激部分，LD7798采用谷底切换操作（Valley Switching Operation）显著降低MOSFET的切换损耗，从而提升整体效率。此外，该芯片的设计可简化电路结构，能够有效节省电路空间并降低总体物料成本。不仅如此，LD7798具备多种高级功能，包括高压启动、休眠模式以及绿色模式节能运行，能够根据负载情况灵活调整工作状态，进一步降低功率损耗。同时，其内部集成的斜率补偿和软启动功能，也有助于优化系统性能并确保稳定运行。

LD8526是适用于多种工作模式的二次侧同步整流（SR）驱动器IC，能够广泛应用于CCM、DCM和QR模式下的反激式电路架构。在轻负载条件下，LD8526能够进入节能模式，通过停止SR MOSFET驱动功能来降低工作电流，从而提高系统效率。该芯片具备自供电能力，能够在负端或正端输出位置的整流应用中，通过低输出电压产生源电压维持运作，而无需额外提供电源或依赖辅助绕组。此外，LD8526支持具有峰值负载功能的应用，最高工作频率可达130kHz。

LD6612是一款用于USB PD Type-C应用的次级侧控制器，专为高效、纤薄的离线AC-DC设计。该产品内置8位MCU，用于处理PD协议、策略引擎和设备策略管理器，同时，其内置双相标记编码（BMC），可支持USB PD通信或其他专有协议（如QC2.0/QC3.0）。此外，LD6612还集成分流器调节器、电压和电流监测与控制电路，以及阻断N-MOSFET，以减少外部元件数量，降低整体成本。

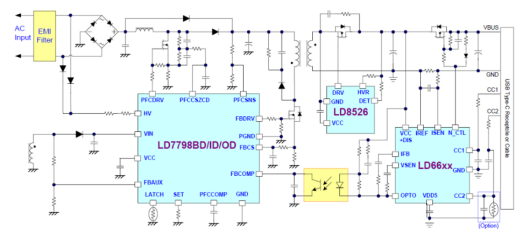

图示3-大联大友尚基于Leadtrend产品的100W PD3.0适配器方案的方块图

得益于器件的出色性能，本方案兼顾小型化电源设计对效率与可靠性的严苛要求，能够以稳定的表现满足各类USB PD设备对于快充的需求，为用户提供了高效、便捷的充电体验。

核心技术优势：

IC包含QR_Flyback与CCM多模式控制器；

整合PFC升压和QR反激控制器，内部软启动功能与PFC开/关控制；

Brown in/out保护和X-cap放电功能；

可调式OTP（过温保护）SDSP（二次二极管短路保护功能）；

SR低输出电压和/或高边整流运行自供电，无需辅助绕组；

 150V VIN最大额定值，适用于宽VOUT范围应用；

 可编程设定关断电平准位，OCP（逐周期限流）；

 智能稳定系统，高效率稳定USB-PD应用，OVP（过压保护）；

 嵌入式MCU内置16kbyte OTP和256+384bytes SRAM；

 可编程设定输出线损补偿功能，内部OTP功能与外部锁定保护。

方案规格：

 全电压输入范围：90Vac ~ 264Vac；

 最大输出功率：（20V/5A）100W；

 输出电压范围：5A/3A、9V/3A、15V/3A、20V/5A；

 四点平均效率＞88%@（25%、50%、75%、100%）效率达到CoC Tier 2；

 空载待机功耗小于75mW、EMI符合EN55032 Class B；

 具有OCP/OVP/OTP/OPP/OSCP等保护功能齐全；

 适用于CCM、DCM和QR模式；

 适用于具有峰值负载功能的应用（最高频率130kHz）；

 展示板PCB尺寸L×W×H=93mm×47mm×22mm；

 USB PD2.0和PD3.0（PPS）等其它专有协定如QC2.0、QC3.0、QC4.0、PPS。
