嵌入式扩展板检查水质

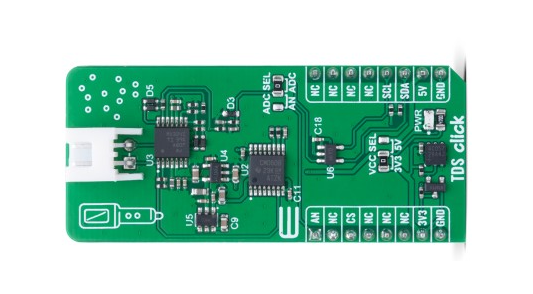

一个 MIKROE 的紧凑型附加板可以测量水中的总溶解固体 （TDS），从而提供准确的水质指标。 TDS Click 是 1800 个强大的支持 mikroBUS 的 Click 板系列的新成员，采用德州仪器 （TI） 的 CD4060B 振荡器，由 LMV324 运算放大器、 Microchip 的 MCP3221 ADC 和双电压调节提供支持，使用 LP2985AIM5-3.0 和 ADM8829.

TDS Click 具有多级信号调节电路，可放大、整流和过滤来自所连接的 TDS 探头的信号，从而提供与 TDS 电平成比例的干净直流电压。输出可以作为模拟电压或数字 I2C 信号访问，可通过板载 ADC SEL 跳线进行选择。它可在 3.3V 和 5V 逻辑电平下工作，确保广泛的 MCU 兼容性。

TDS Click 与 mikroBUS 插座完全兼容，可用于任何支持 mikroBUS 标准的主机系统。它附带 mikroSDK 开源库，为评估和定制提供了无与伦比的灵活性。这款最新的 Click 板还具有 ClickID 功能，它使主机系统能够无缝、自动地检测和识别此附加板，从而简化了使用。
