看东芝芯片如何赋能电机驱动？

当智能家居的窗帘自动开合，扫地机器人灵巧避开障碍，银行ATM机精准吐出钞票的瞬间，这些看似平常的动作背后，都隐藏着一场静默的“动力革命”。

驱动这场革命的技术因素有三：一是能效博弈，电池供电设备对每1μA电流的极致压榨；二是智能进化，从简单启停到精准保护；三是集成革命，在更小的空间里塞入整个驱动系统。

在这场没有硝烟的战争中，东芝半导体以其40余年的技术沉淀，始终紧跟客户需求不断推进研发，正在用一系列“芯片艺术品”重新定义电机控制的未来。

东芝的电机驱动产品线极为丰富，能够针对各类应用精准提供适配方案。无论是满足供电应用对于低电压的需求，还是应对风扇电机所需要的较高电压要求，都能够轻松胜任、应对自如。下面我们就来看看东芝的几款电机驱动IC吧。

01

直流有刷电机的“智慧之芯”

东芝 TB67H450AFNG 和 TB67H451AFNG 是一对PWM斩波式直流有刷电机驱动IC，仅含一个电机输出单元通道。其低导通电阻MOSFET搭配PWM控制，可有效降低热量产生，实现高效的电机驱动。它们设有IN1和IN2两个输入端，可灵活选择前进、后退、制动、STOP（OFF）四种操作模式。

这两款产品性能出色，工作电压范围在4.5V至44V之间，能够输出3.5A大电流，且待机电流仅为1μA，采用通用小型HSOP8封装，比传统方案节省更多空间。不过，二者在过流保护的处理上也存在一些差异。TB67H450FNG是锁定型器件，在触发过流保护后，会“硬核锁死”，输出持续关断，直至重启电源或重置待机模式；TB67H451FNG则具备自动恢复功能，触发过流保护后，能够“自动复活”，当过电流状态消除后，无需外部控制就能自行恢复正常工作。

直流有刷电机驱动应用电路示例

TB67H450AFNG和TB67H451AFNG的应用领域非常广泛，涵盖移动设备、5V USB电源设备，以及工业设备、家用电器（如机器人吸尘器、电子锁、小型家用机器人）、打印机和银行终端等需要大功率电机驱动的场景。

另外，东芝具有电流监测功能的单通道H桥驱动器TB67H453FNG也表现出色，其绝对最大额定值也是50V／3.5A，能够控制1台直流有刷电机（双向）或2台直流有刷电机（单向）。

02

无刷电机的“指挥家”

东芝 TB67Z833S／H 是3相栅极驱动IC，通过与微控制器和MOSFET配合，能够驱动适用于多种场景的直流无刷电机，提供实用的整体解决方案。

点击图片了解东芝3相栅极驱动电路IC

两款IC中都有三个半桥栅极驱动电路，集成了3相高低边MOSFET驱动电路，可驱动全桥双N MOSFET（6路）。其栅极驱动电流灌电流为10mA至1A（绝对最大值）、拉电流为20mA至2A（绝对最大值）可调。IC供电电压为8至75V，漏极电压工作范围为6至75V，其待机电流仅为1μA，有助于延长电池驱动设备待机时间。

该产品内置三通道（可选）放大器用于电机电流采样，有助于减少外部元件，节省板上空间。内置保护功能提升了系统可靠性，另有SPI控制接口（可选）。

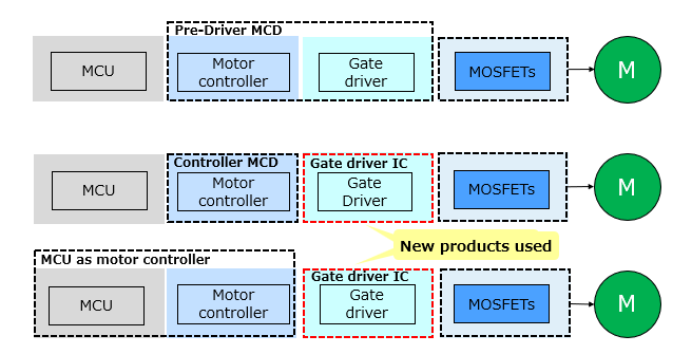

3相直流无刷电机驱动框图

TB67Z833S／H的应用领域包括：风扇、鼓风机、电动工具、清洁设备、工业机器人等应用的直流无刷电机驱动。

03

步进电机的“精雕师”

东芝 TB67S581FNG 和 TB67S580FNG 是两款独具优势的2相双极步进电机驱动IC，采用通用的小型HTSSOP28封装，极大地减少了外部部件数量，有效节省电路板空间。

点击图片了解东芝电机驱动IC

在性能方面，TB67S581FNG的电机输出额定电压（绝对最大值）达50V，额定电流（绝对最大值）为2.5A；TB67S580FNG的对应值分别为50V和1.6A。两款产品均支持8.2V至44V的电机电源电压。在休眠模式下，其低功耗电流（IM1）最高仅20μA，十分适合12V／24V电源应用场景。此外，内置的电荷泵无需外接电容，最大支持32细分并兼容多种衰减模式，重新定义了电机精密控制。

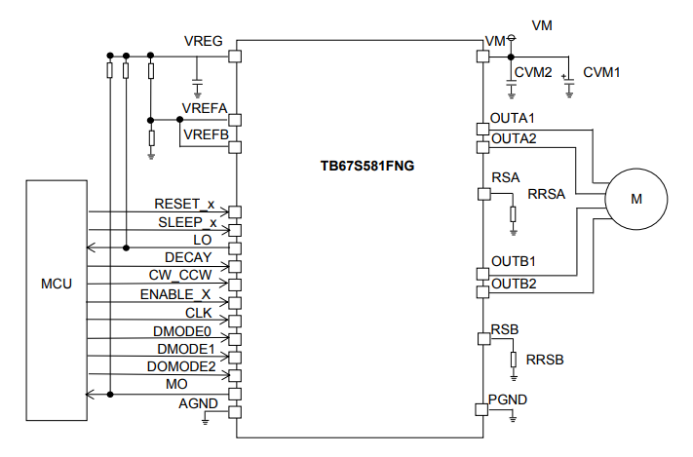

应用电路示例

东芝TB67S581FNG和TB67S580FNG的应用范围广泛，涵盖办公设备（如打印机、扫描仪）、工业设备（像安防监控、ATM机）以及投影仪等。

04

特色鲜明的恒流驱动“孪生子”

东芝 TB67H481FNG 和 TB67H480FNG 与 TB67S581FNG 、 TB67S580FNG 类似，在设计上减少了所需的外部部件数量，并采用通用且节省空间的小型封装。

两款产品的电机输出额定电压（绝对最大值）均为50V，电机输出额定电流（绝对最大值）为2.5A，支持双路有刷电机驱动。该IC内置电荷泵，无需外接电容，并支持多种衰减模式，为相关设备的电机驱动提供了可靠且高效的解决方案。在输入接口方面，TB67H481FNG采用IN输入，TB67H480FNG则使用PHASE输入。

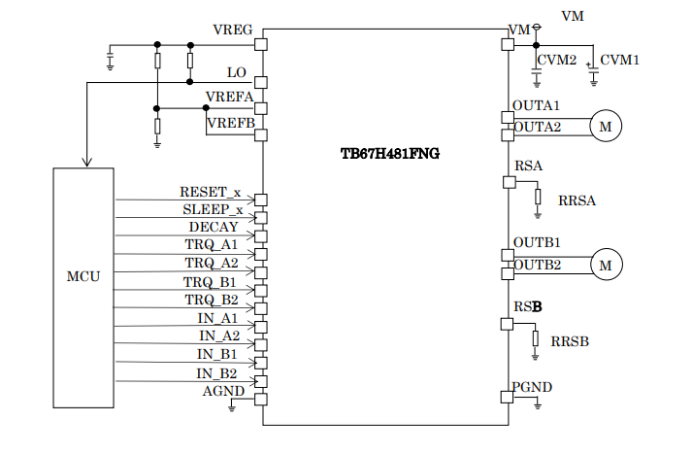

应用电路示例

从应用来看，TB67H481FNG和TB67H480FNG适用于办公设备，如打印机、扫描仪等；另外，两款产品在工业设备领域的安防监控、ATM机等也有出色表现。

除这两款产品外，东芝还有一款单H桥驱动器IC —— TB67H482FNG ，内置稳压器，输出额定值为50V／5A（比TB67H480FNG大一倍），可以由单个VM电源驱动电机，适用于各种直流有刷电机应用。

总结

从上世纪70年代诞生第一代电机驱动IC起，到今天的智能驱动方案，东芝始终以持续不断的技术迭代有力地证明：真正意义上的创新并非一味地推倒重来、彻底颠覆，而是在既有基础上稳步进化、层层递进。

在如今这个万物互联的星辰大海中，电机驱动IC的故事还会继续下去。而东芝半导体始终走在前沿，凭借一颗颗微型化的“智慧之芯”，于无声处发挥着巨大能量，悄然改变着人类与机器协同共舞的全新方式。
