基于Airoha AB1585AM的头戴式蓝牙耳机方案

作者: 时间:2025-05-16 来源:大大通 收藏

AB1585是一款高度集成的系统级封装(SiP)低功耗蓝牙音频芯片组,具有应用处理器、数字信号处理器(DSP)、蓝牙收发器和电源管理单元(PMU)。AB1585包含一个ARM Cortex-M33F应用处理器,可以在1MHz到260MHz的频率范围内工作,并通过一级缓存(L1缓存)实现高性能和功率效率。DSP子系统基于Cadence HiFi5Audio Engine DSP,集成了总1280kB零延迟内存,32kB L1缓存和从26MHz到520MHz的灵活频率。蓝牙子系统包含射频和基带电路,完全符合蓝牙核心规范5.3。PMU包含2个dc - dc降压和1个SIDO转换器和3个超低静态电流低压差线性稳压器(LDO),为内部和外部设备提供稳定的电源。线性充电器提供可编程的快速充电模式,允许AB1585通过USB为电池充电。SiP封装技术将主模、PMU结合在一起。大大减小了产品尺寸,并在相同的空间内提供了更多的功能。


本文引用地址:https://www.eepw.com.cn/article/202505/470558.htm

软件架构简介:
用于蓝牙(BT)音频的 loT软件开发工具包(SDK)为应用程序开发提供了评估工具包(EVK)的软件和工具。SDK包括硬件抽象层的驱动程序、连接(如Bluetooth/Bluetooth Low Energy)、外设和其他第三方功能。它还提供电池管理、无线固件(FOTA)更新和FreeRTOS。

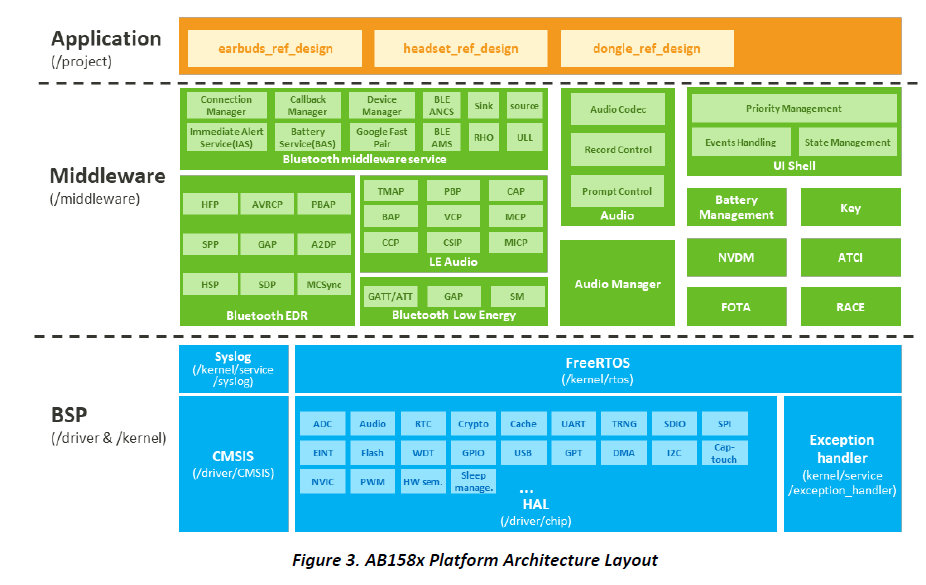

平台的三层架构包括BSP (board support package)层、中间件层和应用层,其相关组件如图所示。


(图片来源:官方资料文档)



调试与配置:
平台提供完善的 tool kit,基本功能可直接进行可视化配置,且相关烧录工具,debug工具都比较完善使用方便。


(Airoha tool kit内相关工具截图)

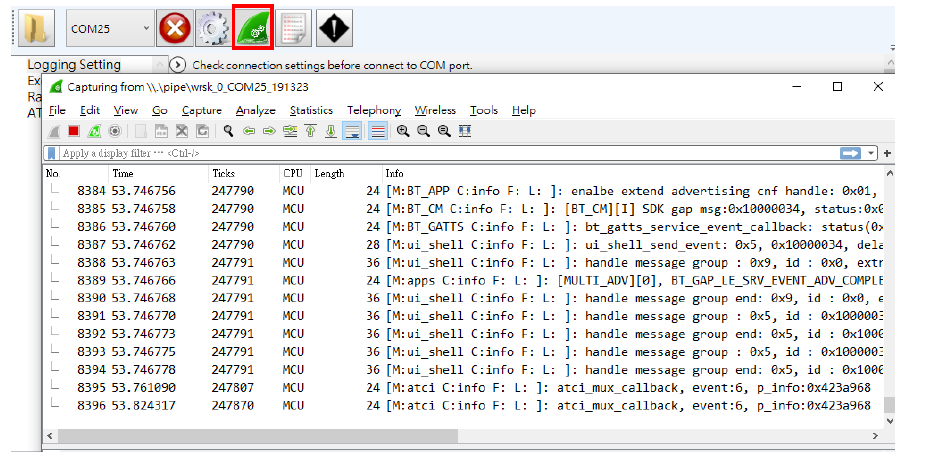

通过uart进行log抓取及分析,快速定位开发过程中问题点。


(debug调试示例)

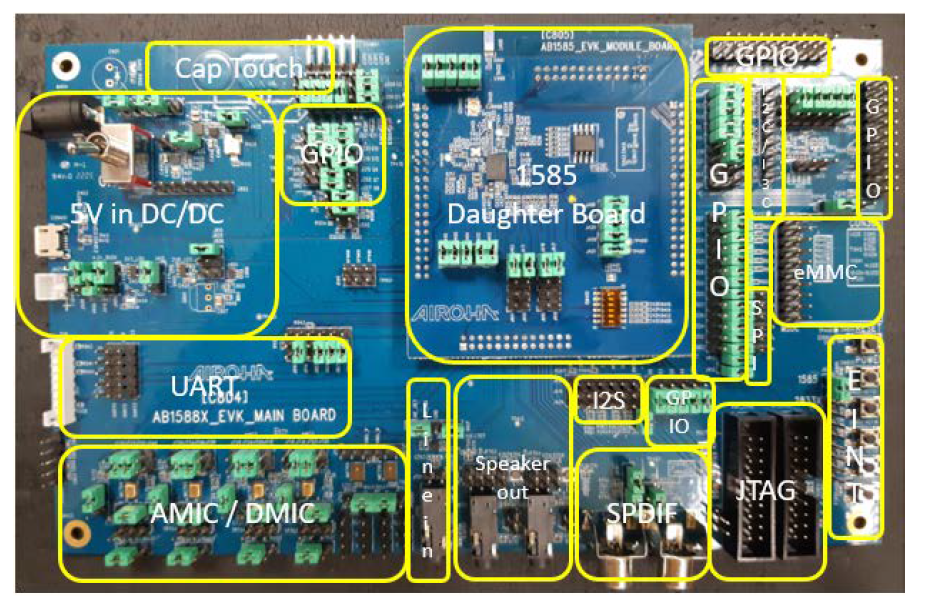

主板接口介绍:


(图片来源:Airoha官方文档资料)

►场景应用图

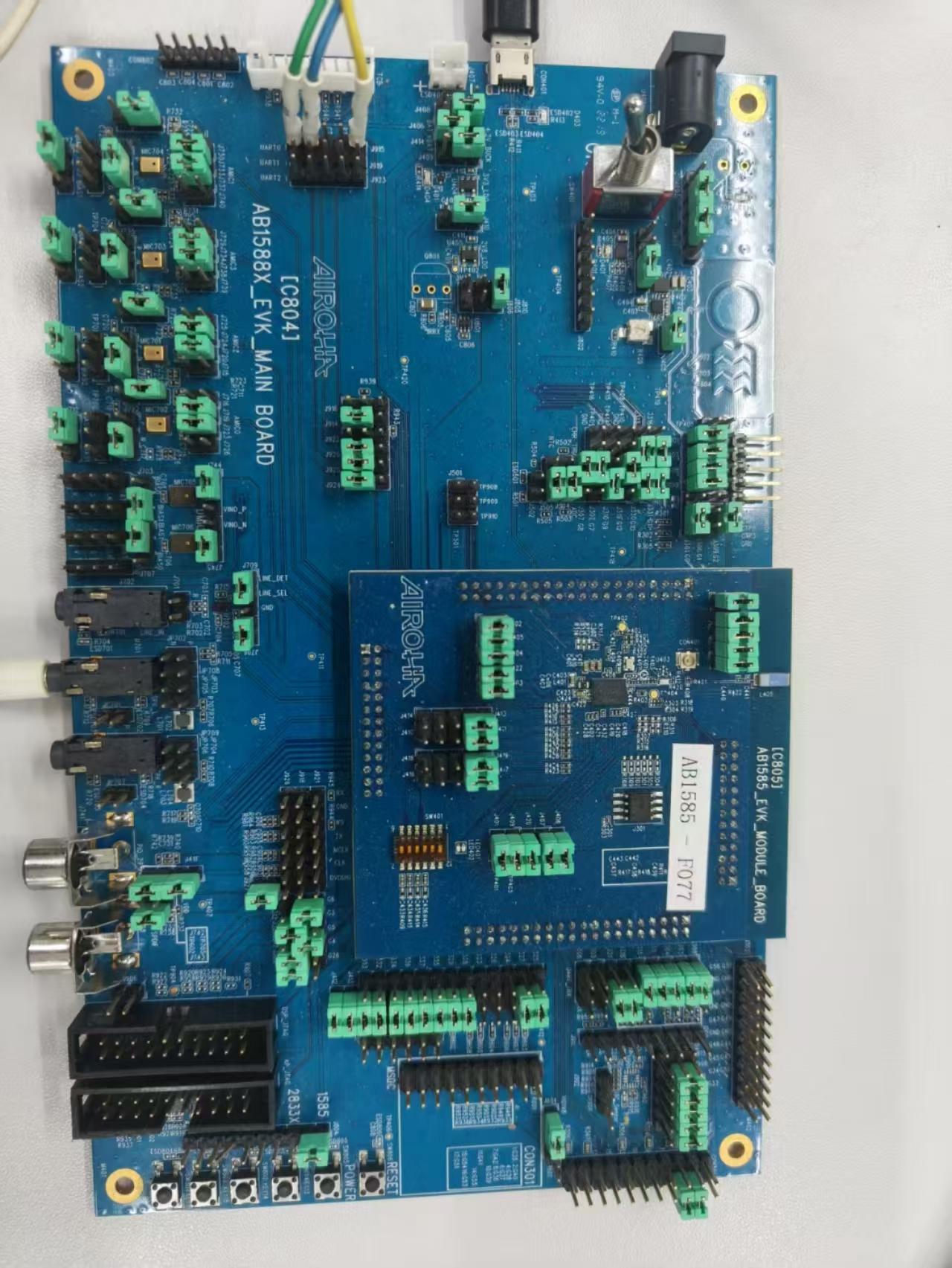

►展示板照片

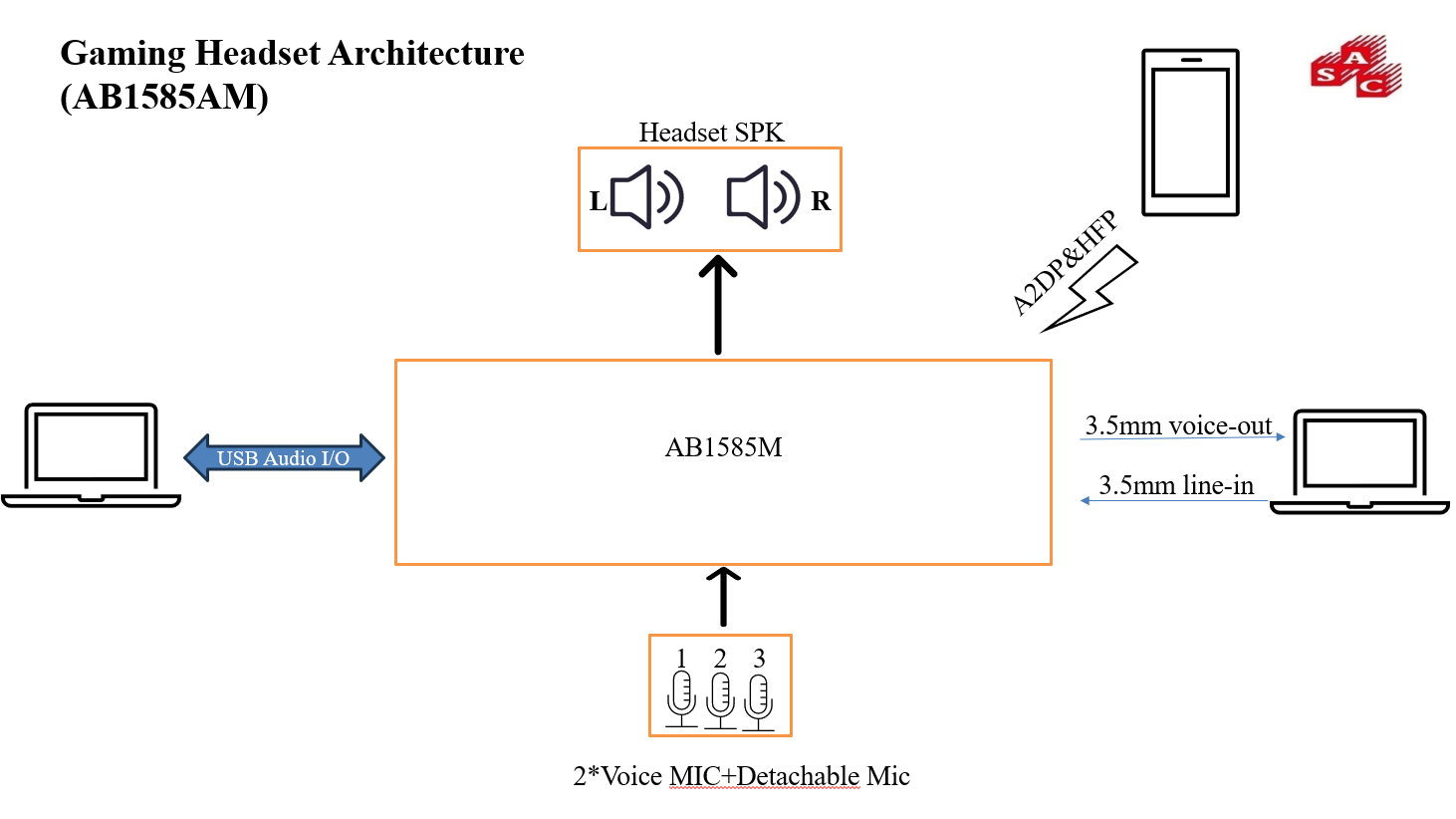

►方案方块图

►核心技术优势

1.高度集成与低功耗设计 采用 SiP 封装技术,集成主控、DSP、蓝牙 RF 和 PMU,显著缩小 PCB 面积。 动态电压/频率调节(DVFS),支持 0.55V–0.8V 宽电压范围,优化功耗与性能平衡。 2.高性能音频处理 HiFi5 DSP 提供 4 倍于前代的神经网络算力,支持高精度音频编解码(24-bit/192kHz)。 硬件 ANC 和语音唤醒功能,降低系统负载,提升实时响应能力。 3.蓝牙连接可靠性 支持蓝牙 5.3 全特性(包括 LE Audio 和 Isochronous Channels),确保多设备低延迟同步。 集成 T/R 开关和巴伦,减少外部元件,提升射频抗干扰能力。 4.灵活扩展性 丰富的外设接口(I2S、TDM、SPI 等),适配多种传感器和外部存储器(如串行 Flash)。 电容式触摸和 GPIO 复用设计,简化人机交互开发。 5.电源与充电优化 支持智能充电盒通信(1-Wire UART),兼容 Apple/非标充电器检测。 低静态电流设计(PMU 总待机电流 <3μA),延长电池续航。

►方案规格

1.处理器架构 主机处理器:ARM Cortex-M33,最高主频 260 MHz,支持 FPU 和 MPU,256KB 零等待内存(可配置为 L1 缓存或 TCM)。 DSP 子系统:Cadence HiFi5 音频引擎,支持神经网络扩展,最高主频 520 MHz,集成 1MB 数据 RAM 和 256KB 指令 RAM。 2.蓝牙功能 完全兼容蓝牙 5.3 标准,支持双模(经典蓝牙 + 低功耗蓝牙)及同步通道(ISO)。 射频特性:集成 PA(输出功率 15dBm),灵敏度达 -97dBm,支持 BLE 1M/2M 速率。 支持最多 4 条 ACL 链接和 4 条 BLE 链接,具备硬件 AGC 和干扰抑制能力。 3.音频子系统 上行链路:3 路麦克风输入(模拟/数字),最高支持 192kHz/24-bit 采样,集成硬件 ANC(前馈/混合降噪)。 下行链路:1 路输出,最高 192kHz/24-bit,支持 Class G/D 放大器,输出功率达 38mW(16Ω 负载)。 异步采样率转换(ASRC)、硬件增益控制、语音唤醒(VoW)及语音活动检测(VAD)。 4.电源管理 宽输入电压范围(3V–5V),集成 2 个 Buck 转换器、1 个 SIDO 转换器和 4 个 LDO。 支持 BC1.2 充电协议、JEITA 温度保护,最大充电电流 0.5A,待机电流低至 0.1μA(Flash 睡眠模式)。 5.外设接口 USB 2.0 设备控制器、3 个 I2C、2 个 I3C(最高 12MHz)、3 个 UART(最高 3Mbps)。 支持 eMMC/SDIO、SPI 主从接口、PWM、12-bit AUXADC 及电容式触摸控制(3 通道)。 6.封装与工作条件 TFBGA 封装(4.2mm×5.5mm,110 引脚,0.4mm 间距)。 工作温度范围:-40°C 至 85°C。
