USB（通用串行总线）自1996年诞生以来，已成为连接数字世界的核心桥梁。从最初的1.5 Mbps到如今的80 Gbps（对称模式）甚至120 Gbps（非对称模式），USB技术在速度、功率和功能上实现了跨越式演进。随着USB4 Version 2.0（以下简称USB4 V2）的发布，数据传输速率再次翻倍，但同时也带来了前所未有的信号完整性挑战。本文将从USB标准的发展脉络切入，深度剖析USB4 V2的测试逻辑、关键指标及行业解决方案，为研发、测试工程师及技术爱好者提供一份全面的技术参考。

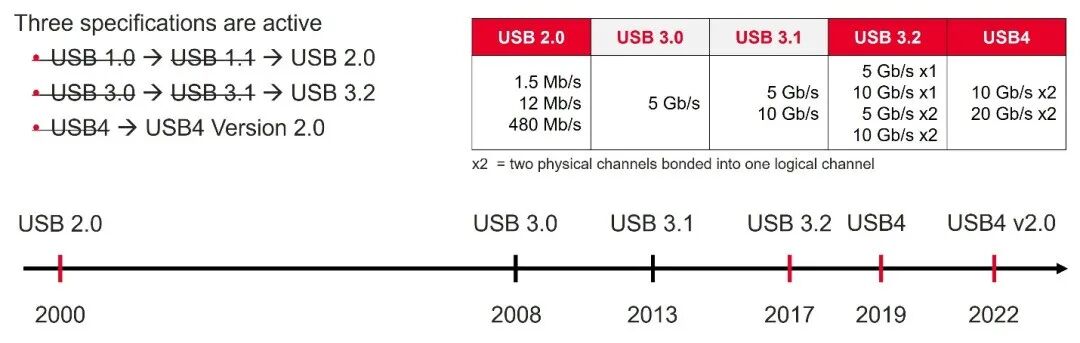

USB标准发展简史

USB标准由USB-IF（USB Implementers Forum）组织制定与维护，其演进历程可概括为以下几个关键阶段：

USB 1.0/1.1（1996-1998）：最早的标准，速率1.5 Mbps（低速）和12 Mbps（全速），解决了早期电脑接口杂乱的问题。

USB 2.0（2000）：引入高速模式，速率提升至480 Mbps，成为长达十年的主流标准。

USB 3.0（2008）：首次突破5 Gbps（后称USB 3.2 Gen1），采用双总线架构，兼容USB 2.0。

USB 3.1/3.2（2013-2017）：速率进一步提升至10 Gbps（USB 3.2 Gen2），并引入Type-C接口，支持正反插和交替模式。

USB4 V1（2019）：基于Thunderbolt 3协议，速率达20 Gbps/lane（双通道40 Gbps），统一采用Type-C接口，支持DisplayPort、PCIe等协议。

USB4 V2（2022）：最新标准，采用PAM3调制，每通道速率25.6 GBaud（等效40 Gb/s），对称模式下双向各80 Gbps，非对称模式下可实现单向120 Gbps、反向40 Gbps传输。

与此同时，为适应嵌入式场景，USB-IF还推出了eUSB2（嵌入式USB）标准，最新eUSB2 V2.0速率可达4.8 Gbps，专为设备内部互连优化。

什么是USB4 Version 2.0

USB-IF于 2022年10月发布了USB4 2.0版规范。根据这一最新规范，每个链路都有四个以 25.6 GBaud PAM3(Pluse Amplitude Modulation 3-level) 或40 Gb/s 速度运行的双向差分通道。在对称模式下，每个链路都有两个以 40 Gb/s 速度运行的通道，每个方向上的聚合速度为 80 Gb/s。通过一种新的非对称模式，链路可以在一个方向上传输三个通道，最终结果是一个方向为 120 Gb/s，另一方向为 40 Gb/s。

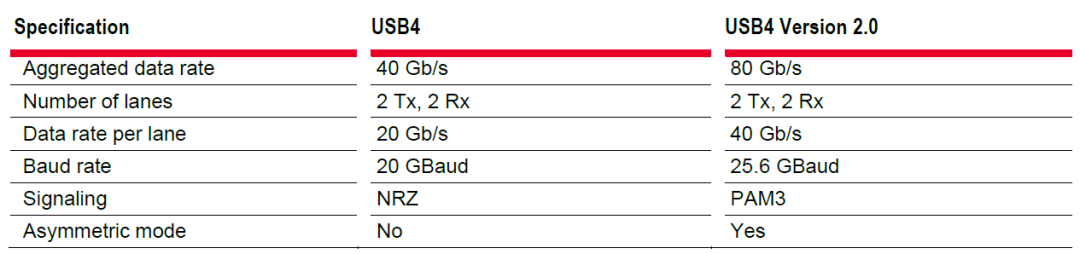

USB4 Gen4每通道以25.6 GBaud进行传输，发送端将二进制 bit信号，透过11-bits to 7-trits (三进制) 的映射配置进行编码，以 PAM3 信号传输，达到双通道80 Gbps传输速度，基频从 10 GHz 略微增加到 12.8 GHz，使用现有的 USB4 和 Thunderbolt 4 电缆和连接器；在接收端部分，Gen4要求在没有FEC（Forward Error Correction向前纠错）的条件下，误码率 TER (Trit Error Ratio) 须以 1E-8 或更低的误码率进行接收。下表显示了 USB4 V2.0(Gen4)和 USB4(Gen2和Gen3)之间的主要差异。

80Gbs USB4 V2 怎么测？

• 测试点（TP）：USB4 V2规范明确规定一致性测试在TP2点进行。对于固定/被束缚电缆设备，测量点则在TP3。

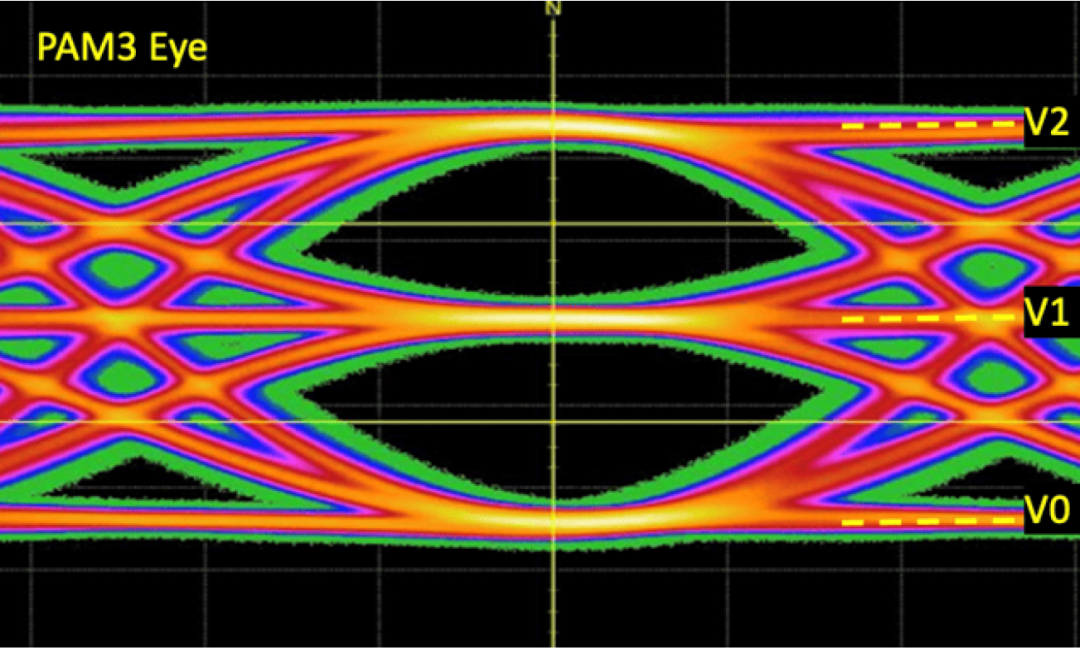

• 垂直噪声裕量：这是PAM3信号测试的核心。新标准引入了多项垂直裕量测试： * 电平失配：比较PAM3信号中不同电平间的眼图张开度差异。 * 信号与噪声失真比（SNDR）：关键参数，需使用线性拟合脉冲响应进行计算。*集成回波损耗（IRL）：全新的强制性测试参数。USB4 V2速率极高，任何微小的阻抗不连续都会引发严重反射，影响信号质量。IRL通过对整个频段的回波损耗进行积分，综合评价通道的反射性能。其计算公式基于发射端回波损耗 Sdd22(f)和理想PAM信号频谱 Vin(f)的积分。
• 巨量的均衡预设：为补偿不同的通道损耗，USB4 Gen4的发射器均衡预设从Gen2/Gen3的16个激增至42个，测试时需要扫描所有预设以找到最佳设置。
• 重定时器（Retimer）测试：为保障长距离可靠传输，Retimer被广泛采用，其相关的时钟切换等测试要求也更为复杂。

• 复杂的压力校准：测试需向接收端注入包含特定损伤的信号，包括启动电压、交流共模、随机/周期性抖动、通道损耗等。Gen4在此基础上新增了SNDR、电平失配、差模正弦干扰、共模正弦干扰等垂直压力分量，校准过程更为繁琐。
• 测试流程：分为链路训练（DUT与测试仪协商均衡设置）和错误计数（进行三进制误码率TER测试）两个阶段，需通过边带通道与USB4电气测试工具通信。
• 新增测试用例：除传统的短通道和长通道测试外，Gen4新增了对连接线性转接驱动器电缆的测试用例。

• 集成S参数：为避免在单一频点“卡线”而误判合格电缆，USB4规范引入了集成S参数（如集成插入损耗、集成回波损耗），其计算在整个频段内进行积分，更全面地评估性能。
• 信道操作裕量：USB4 Gen3/Gen4首次引入COM测试。COM是衡量信道整体电气质量的品质因数，本质上是信噪比裕量。其计算基于实测电缆S参数、参考收发机模型及标准定义的COM配置文件，能更准确地预测实际系统的误码性能。

测试仪器与解决方案

是德科技提供从USB2.0、USB3.2到USB4的全套测试解决方案，包括仿真、设计验

证和一致性测试。

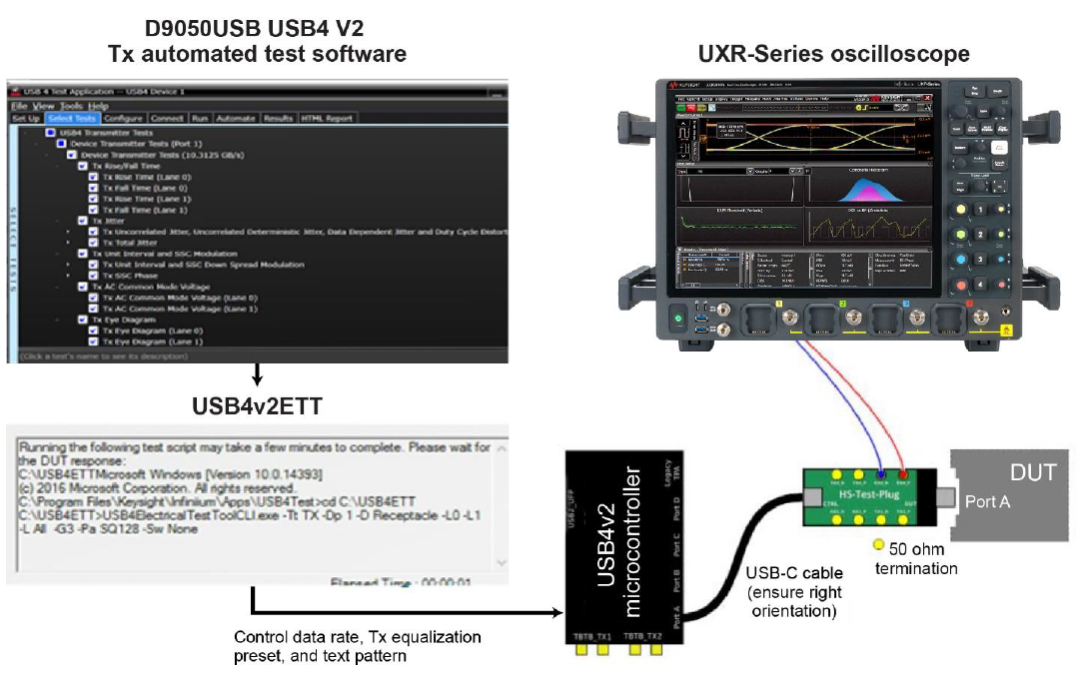

1)发送端测试：D9050USBC 发送端一致性测试软件，运行于 Infiniium UXR系列示波器（带宽需≥25GHz）。该方案可自动化执行全套USB4 V2发送端测试，并需配合D9020ASIA高级信号完整性软件进行通道解嵌。最新UXR-B系列示波器升级了硬件，具备更大内存，可直接运行USB-IF的SigTest分析软件。

2)接收端测试：N5991U42A 接收端一致性测试软件，与M8040A高性能64 Gbaud BERT协同工作。BERT负责生成精确的加压测试信号，软件全自动控制校准、链路训练和误码率测试流程。

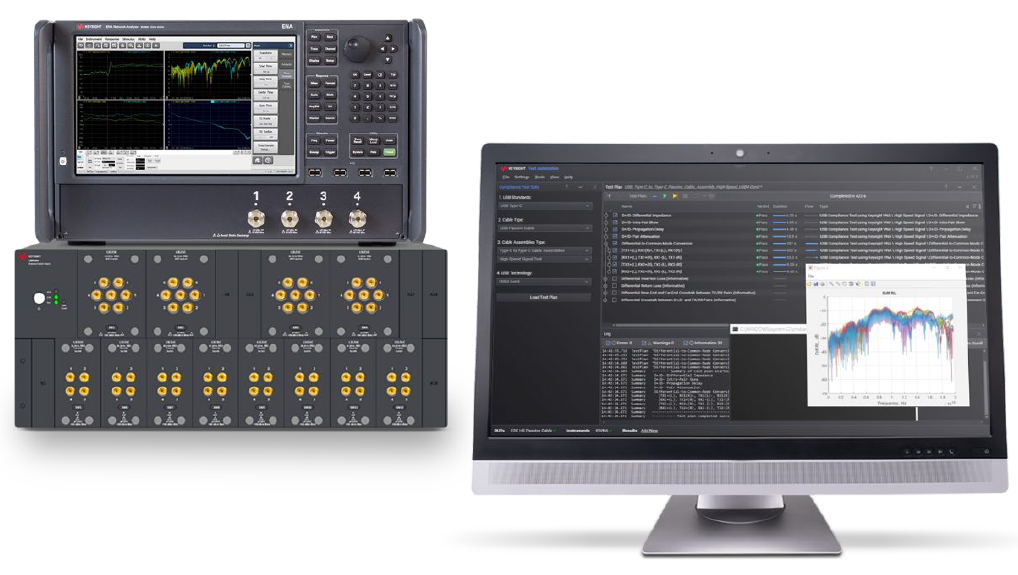

3)互连测试：S94USBCB USB Type-C互连一致性测试软件，配合L8990M开关矩阵，可自动化完成对电缆、连接器、有源电缆（LRD）的全面S参数与COM测试，极大提升测试效率。

同时，安立的MP1900A信号质量分析仪也已获得USB-IF认证，支持USB4 V2.0标准。它集成了高质量波形发生器、精密抖动/噪声源和误码检测器，支持链路训练与状态机分析，适用于芯片与设备的接收机评估。

总结：

USB4 Version 2.0将数据传输速率推向前所未有的80-120Gbps高度，满足了8K视频、高速存储、外部GPU等前沿应用对带宽的渴求。这一成就的背后，是PAM3调制、非对称传输等关键技术突破，以及随之而来的严峻测试挑战。

从发送端的垂直噪声裕量与42种均衡预设扫描，到接收端复杂的压力损伤校准与TER测试，再到互连的集成S参数与信道操作裕量（COM）评估，USB4 V2的测试体系变得空前复杂与精密。这要求测试仪器必须具备更高的带宽、精度和自动化能力，也要求测试工程师深入理解新的测试理念与方法。

随着欧盟法规推动及产业升级，USB Type-C接口正成为绝对的统一标准。掌握USB4 V2的设计与测试技术，对于确保产品性能、互操作性和成功通过认证至关重要。是德科技、安立等厂商提供的从仿真、验证到一致性测试的全套解决方案，正帮助工程师应对这些挑战，共同推动高速互联生态的成熟与发展。未来，测试技术将继续与标准演进同步，为下一代数据接口的诞生与普及保驾护航。
