ModbusRTU转profinet网关接RAC400 控制器快速通讯案例

在工业自动化领域，不同设备和系统之间的通信至关重要。Modbus RTU作为一种广泛应用的通信协议，常用于连接各种工业设备。然而，随着技术的发展，Profinet逐渐成为一种重要的工业以太网通信标准。那么，如何将支持Modbus RTU的设备与基于Profinet的控制系统连接呢？本文将介绍通过Modbus RTU转Profinet网关实现RAC400控制器与1200PLC的通讯方法。

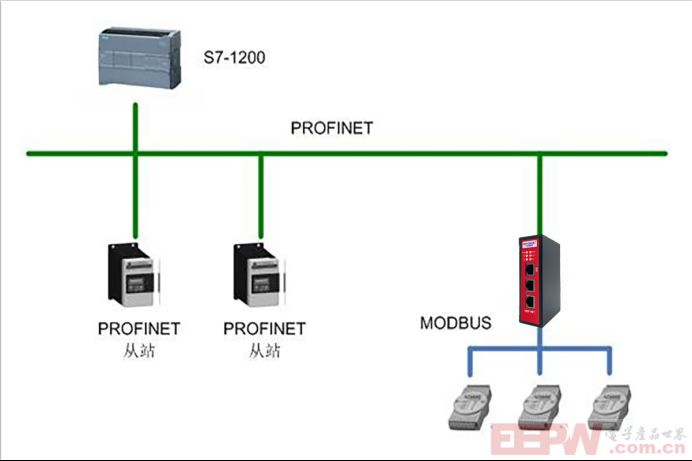

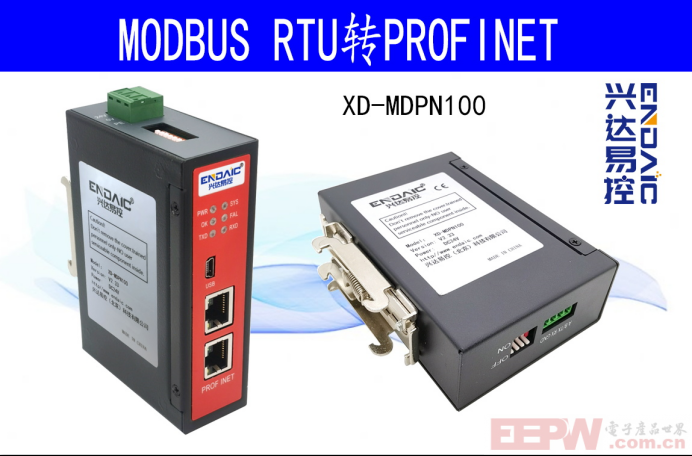

为了实现Modbus RTU设备与Profinet网络的连接，可以使用专门的协议转换网关。例如，XD-MDPN100网关就是一种Modbus-RTU/ASCII或非标协议转Profinet协议的转换器。该网关可以接收来自Modbus RTU设备的数据，并将其转换为Profinet协议传输到工业网络中。

接下来，我们需要在RAC400控制器上配置Modbus RTU通信参数，包括从站地址、寄存器地址范围等。这样，当RAC400控制器发送数据时，Modbus RTU转Profinet网关就能正确解析并转发到Profinet网络中。对于西门子1200PLC，我们需要在其Profinet接口上配置一个以太网客户端，用于与Modbus RTU转Profinet网关进行通信。这通常涉及到设置PLC的硬件配置和通信参数，以及编写相应的PLC程序来处理接收到的数据。

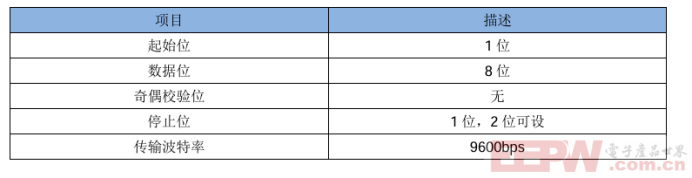

1、选择设备波特率 校验位 数据位 停止位（单通道网关配置modbus3就可以）

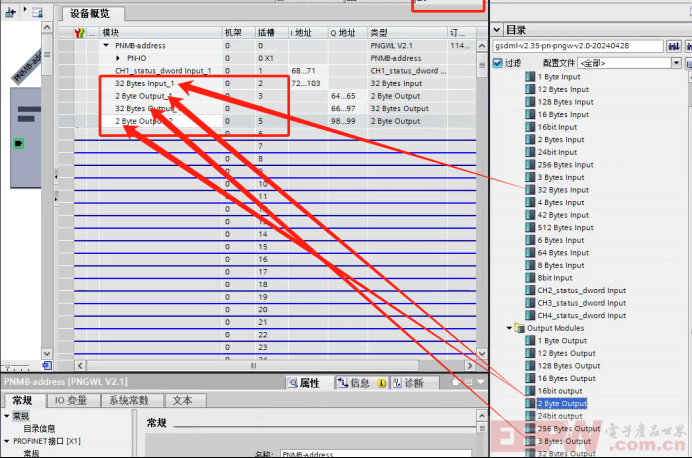

2、双击进入设备视图，在右侧目录添加对应读写指令（读写下面各一条2字节的输出是控制字）：

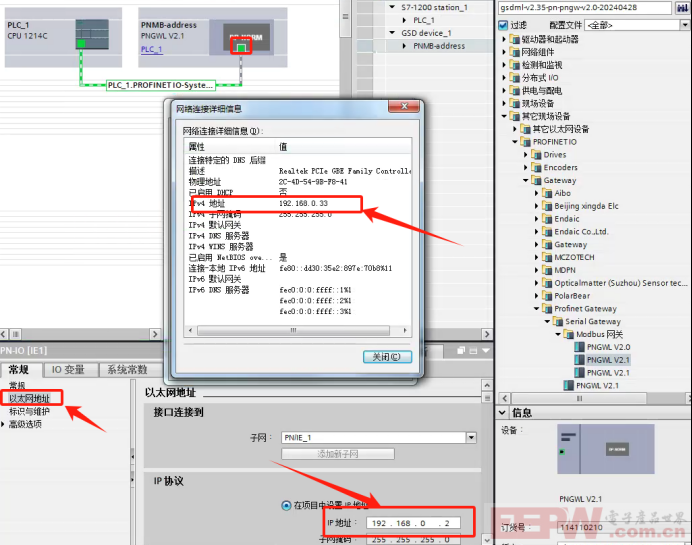

3、点击进入设备属性在以太网地址收到分配IP地址（要与本机IP在同一网段）：

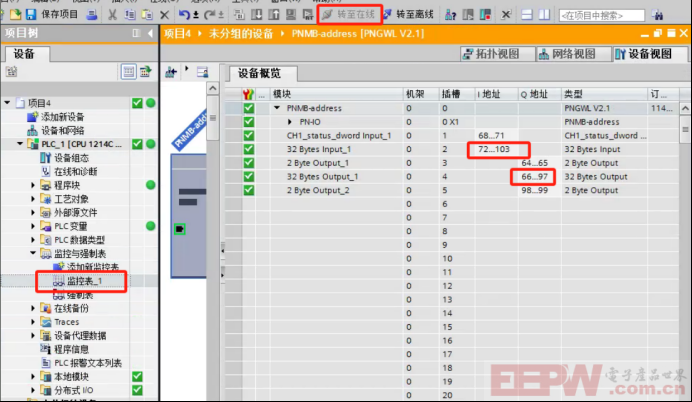

4、回到博图点击转至在线，创建新的监控表把plc分配的I/O地址输入进监控表进行监控：

通过使用兴达易控Modbus RTU转Profinet网关（XD-MDPN100），我们可以成功将支持不同通信协议的设备连接起来，实现数据交换和控制指令的传递。这对于提升工业自动化系统的集成度和灵活性具有重要意义。希望本文能够帮助读者更好地理解和应用这一技术。
