485自由口转profibus网关快速配置案例

在当今工业自动化的浪潮中，如何将传统的工业设备与现代化的自动化系统无缝对接成了众多工程师和技术专家面临的难题。
而今天，我们要介绍的485自由口转Profibus网关，就是为解决这一问题而生的革新神器！

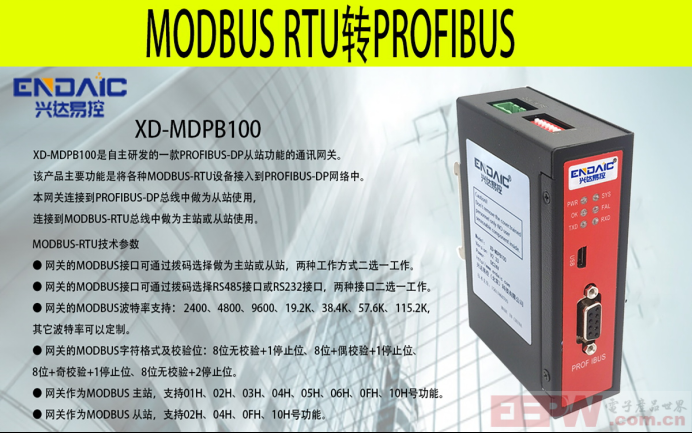

这款网关采用了先进的通信转换技术，可以将RS-485信号转换为Profibus信号，实现两种不同协议间的透明传输。
这意味着无论是老式的工业设备还是最新的自动化系统，都可以通过这个小小的网关实现数据的无缝交换

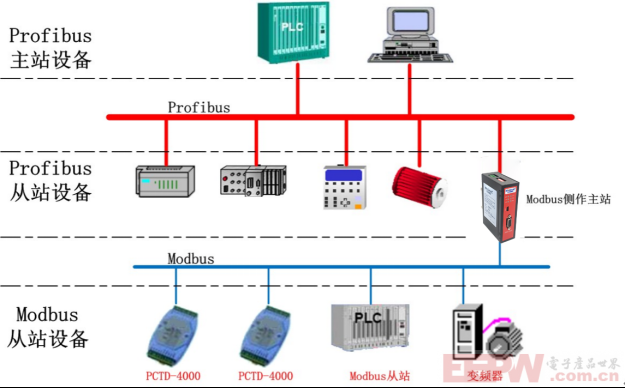

Ø PDP - RTU/RS485 在 PROFIBUS DP 一侧为 PROFIBUS DP 从站，在 Modbus 一侧作为

Modbus 主站

Ø 支持标准的 PROFIBUS DP V0、V1 协议

Ø 自动波特率检测

Ø PROFIBUS DP 支持最大的输入字节数为 244 字节，最大的输出字节为 244 字节

Ø 支持 Modbus 主站

Ø RS485 参数规格：

支持波特率： 1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 38400bit/s, 57600bit/s, 115200bit/s 其它波特率可以定制。

工作方式：半双工

校验方式：无、奇、偶数据位：8 位

停止位：1 位、2 位

Ø 功能码： 作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 号功能；

Ø 供电：24VDC(±5％)，最大功率 3.5W

Ø 工作环境温度：-25～55℃，湿度≤95%

Ø 外形尺寸：34mm（宽）×110mm（高）×70mm（厚）

Ø 安装方式：35mm 导轨

Ø 防护等级：IP20

 接下来，我们将详细介绍如何配置485自由口转Profibus网关。

在进行配置之前，请确保您已经正确安装了相关硬件和软件，并且对设备进行了必要的检查和测试。
以下是配置的具体步骤：

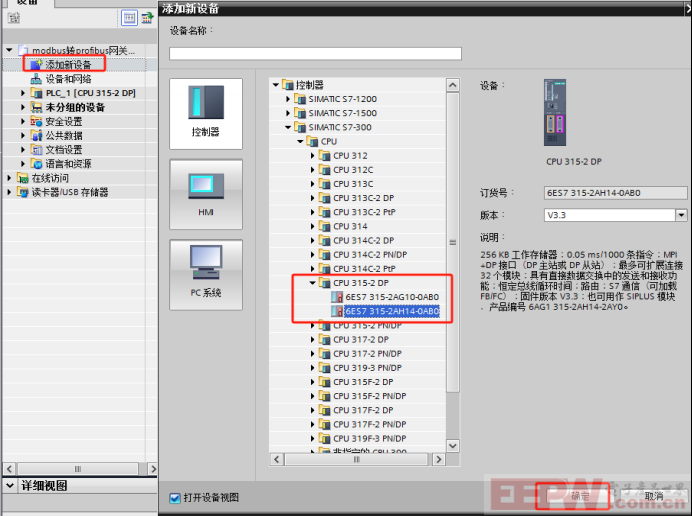

1、打开博图新建一个工程，进入新工程以后点击“添加新设备”选择PLC型号点击确认：

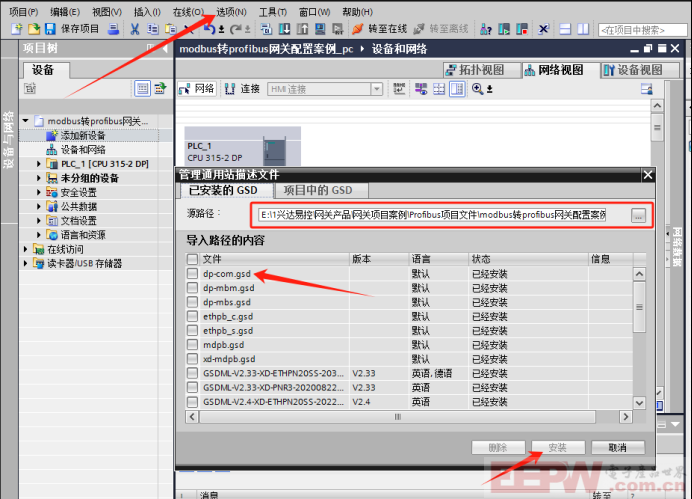

2、点击导航栏“选项”找到管理通用站描述文件，选择GSD文件所在文件夹选中需要的GSD文件点击安装：

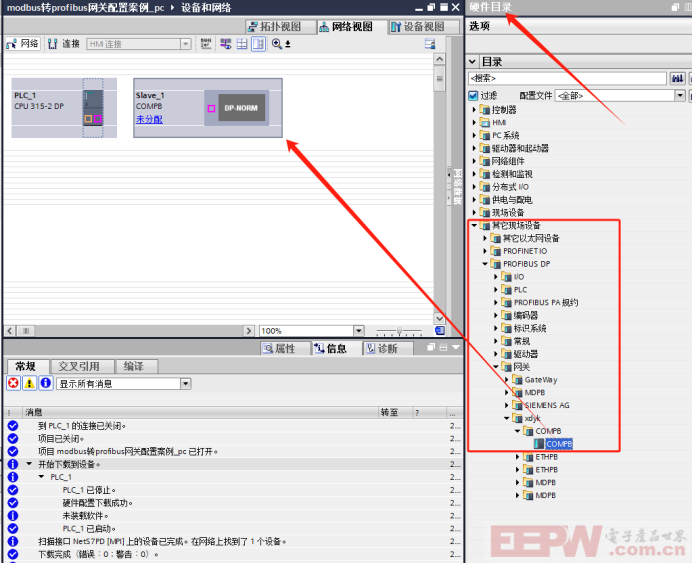

3、安装好GSD文件以后再硬件目录里“其他现场设备”找到安装好的GSD文件，双击添加到组态页面：

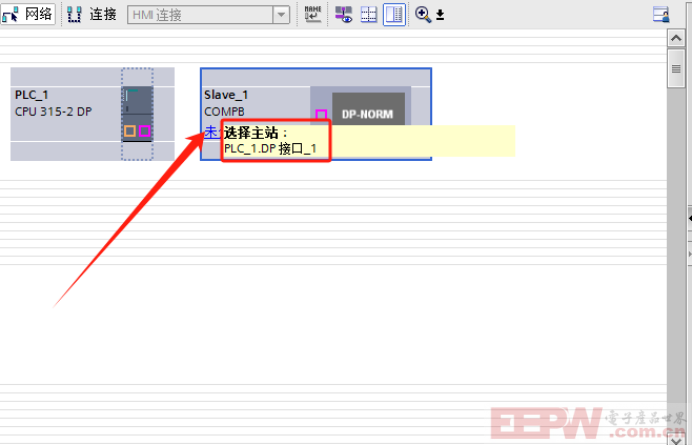

4、点击模块“未分配”选择主站PLC_1.DP接口_1进行与PLC连接：

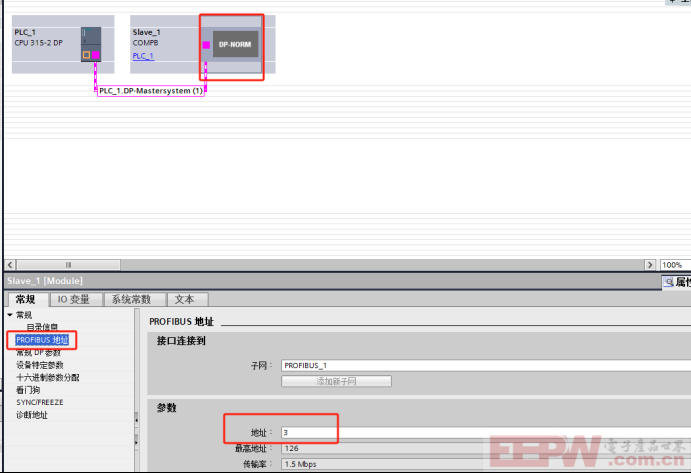

 5、点击进入模块属性“profibus地址”设置网关拨码地址：

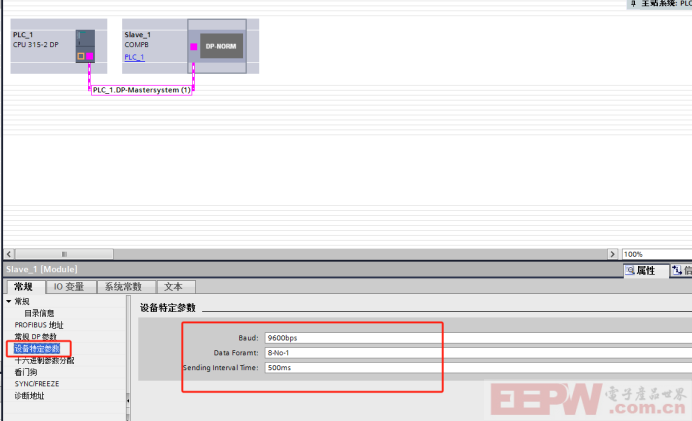

 6、在“设置特定参数”里更改波特率 校验为 数据位 停止位：

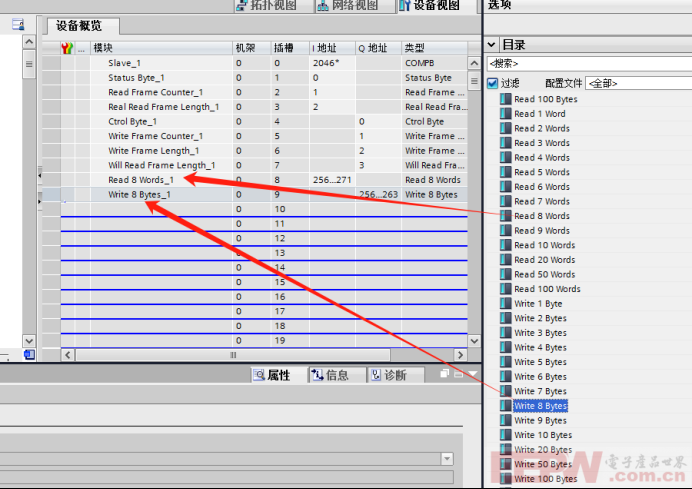

 7、双击模块进入设备视图，打开右侧目录添加读写指令：

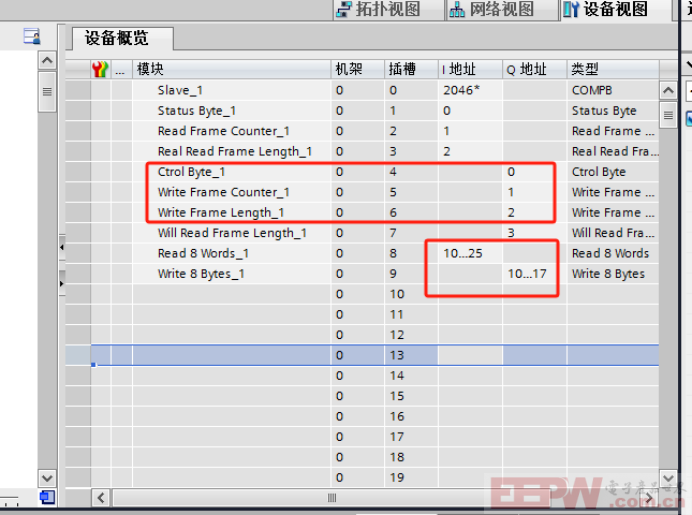

8、插槽4 5 6分别是

报文收发使能报文发送模式 报文接收长度：

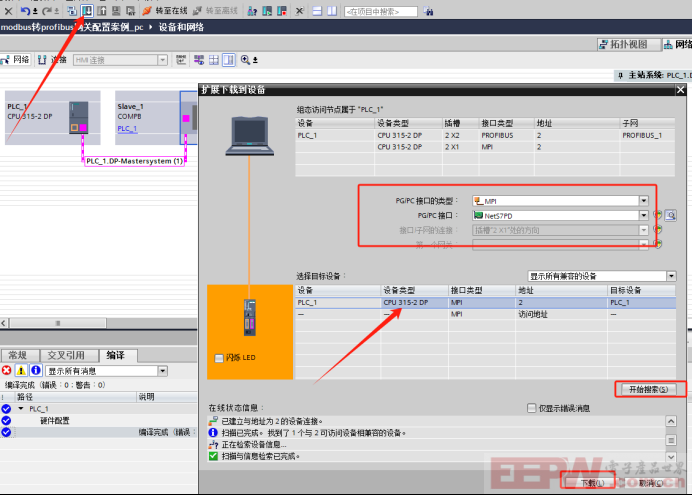

9、回到组态界面点击导航栏下载，选择接口类型 开始搜索，选中搜索到的设备点击下载：

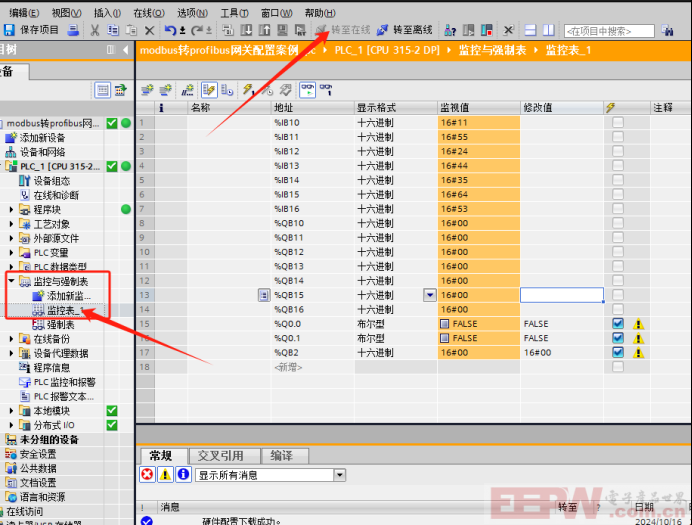

 10、点击转至在线在左侧项目树找到“监控与强制表”添加新监控表输入I Q地址开始监控：

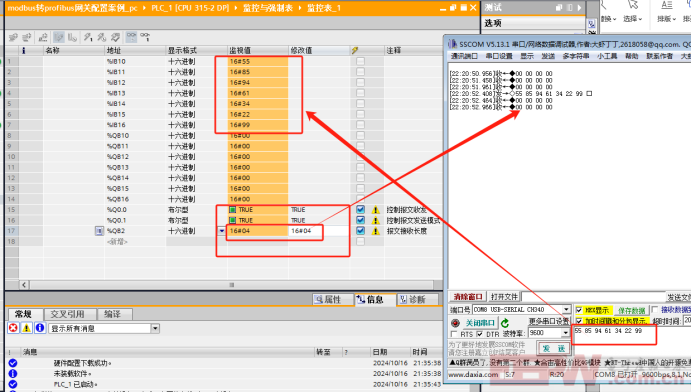

11、打开串口调试助手把控制字置1，字节长度置4我们可以看到在串口调试助手里接收的报文长度是4，在串口调试助手里发送的数据，在监控表里也实时读取到了：

485自由口转Profibus技术的出现，为工业自动化领域带来了前所未有的便利和效率。
它不仅解决了不同通信标准之间的兼容问题，还为企业节约成本、提高生产力开辟了新的路径。
对于追求技术创新和效率提升的工程师及企业决策者而言，掌握并运用这项技术无疑是迈向未来的明智选择。
