贴片电阻作为电子电路中不可或缺的基础元件，凭借体积小、精度高、安装便捷等优势，广泛应用于新能源、消费电子、工业控制等领域。以下从核心维度全面解析其关键知识：

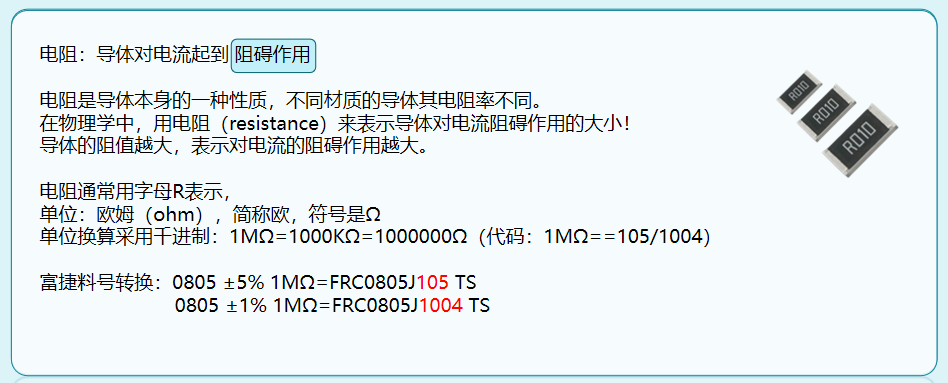

一、基础认知：电阻的核心定义与参数逻辑

贴片电阻的核心功能是阻碍电流流动，阻值大小直接决定电路中电流与电压的分配，常用字母 R 表示，单位为欧姆（Ω），换算遵循千进制规则（1MΩ=1000KΩ=1000000Ω）。其阻值、电流、电压与功率满足欧姆定律（U=IR）和功率公式（P=UI）。

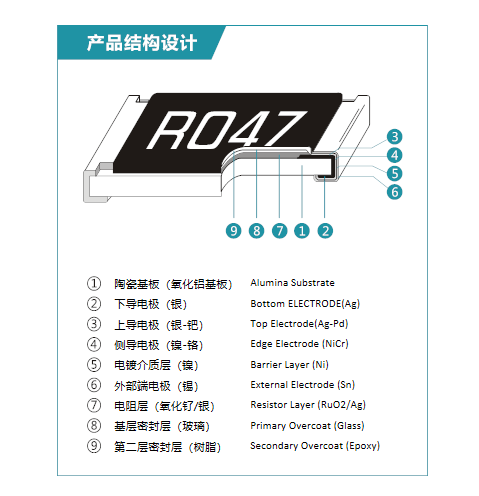

二、结构解析：多层协同的精密构造体系

贴片电阻由多层核心部件协同构成完整功能体系：

陶瓷基板（三氧化二铝材质）提供耐高温、高绝缘的基础支撑；正面与背面电极以银为主要材料，实现导电与连接功能；电阻膜采用氧化钌等材料形成初始阻值，经镭射调阻修正至目标精度；内保护层（玻璃）与外保护层（环氧树脂）形成双重防护，侧面电极通过镍铬合金连接正背电极，再经镀镍层防氧化、镀锡层增强可焊性，各层紧密配合保障产品稳定工作。

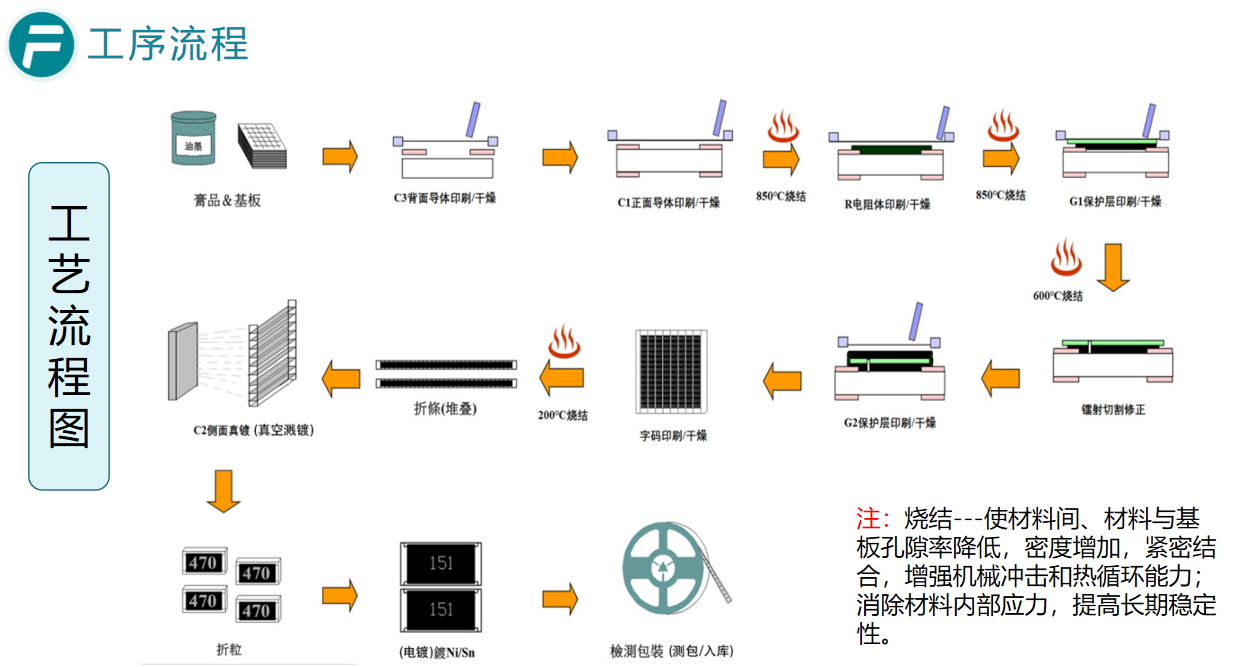

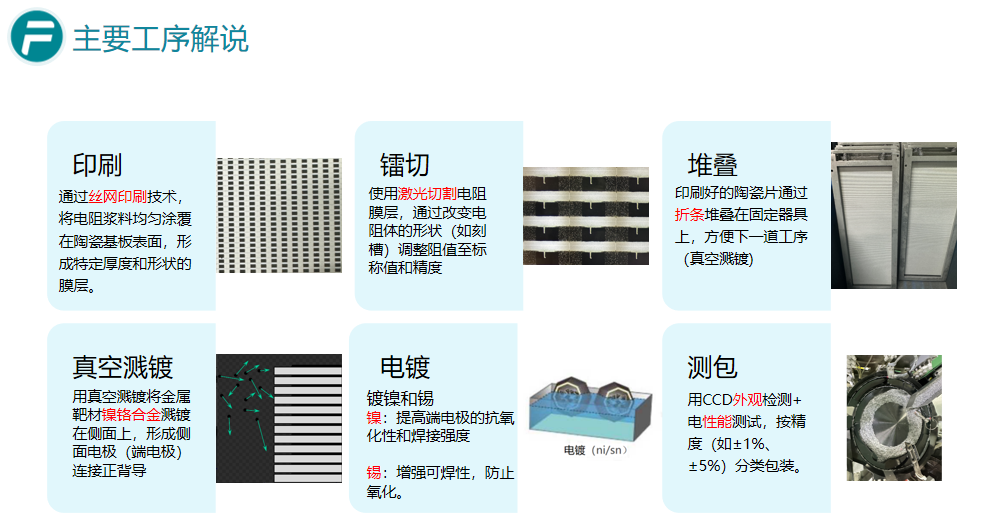

三、工艺流程：从基材到成品的全链条管控

贴片电阻的生产涵盖从基材处理到成品入库的全链条精密工序：

先在陶瓷基板上依次印刷正面导体、电阻体、背面导体，每道印刷后均需经高温烧结（600℃-850℃）增强材料结合度；随后印刷内、外保护层并烧结固化；通过镭射切割精准修正阻值后，采用真空溅镀形成侧面电极，再经电镀工艺覆盖镍锡层；最后完成字码印刷、折粒、CCD 外观检测与电性能测试，按精度分类包装入库，每道工序均严格控制参数以保障产品一致性。

四、特性与分类：适配多元场景的产品体系

（一）核心特性

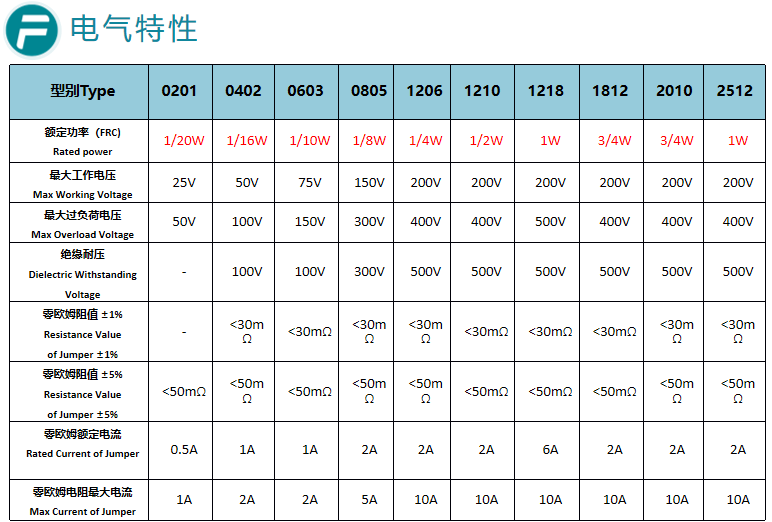

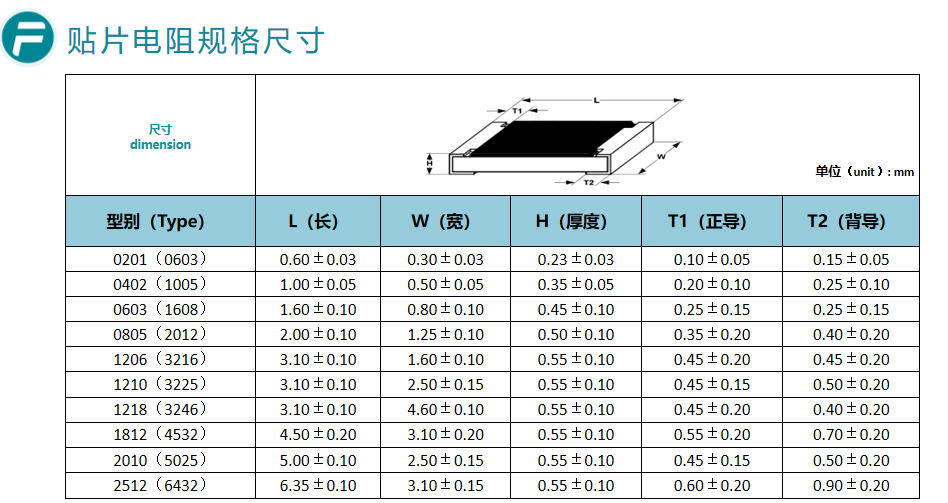

规格尺寸多样，从 0201（0.60×0.30mm）到 2512（6.35×3.10mm）不等，不同尺寸对应不同额定功率（1/20W 至 1W）与电压耐受值（25V 至 200V）。温度系数（TCR）是关键特性，以 ppm/℃表示，反映阻值随温度变化的程度，低 TCR 产品可确保极端环境下的电路稳定性，例如薄膜电阻 TCR 低至 ±10ppm/℃，适用于航空航天等严苛场景。

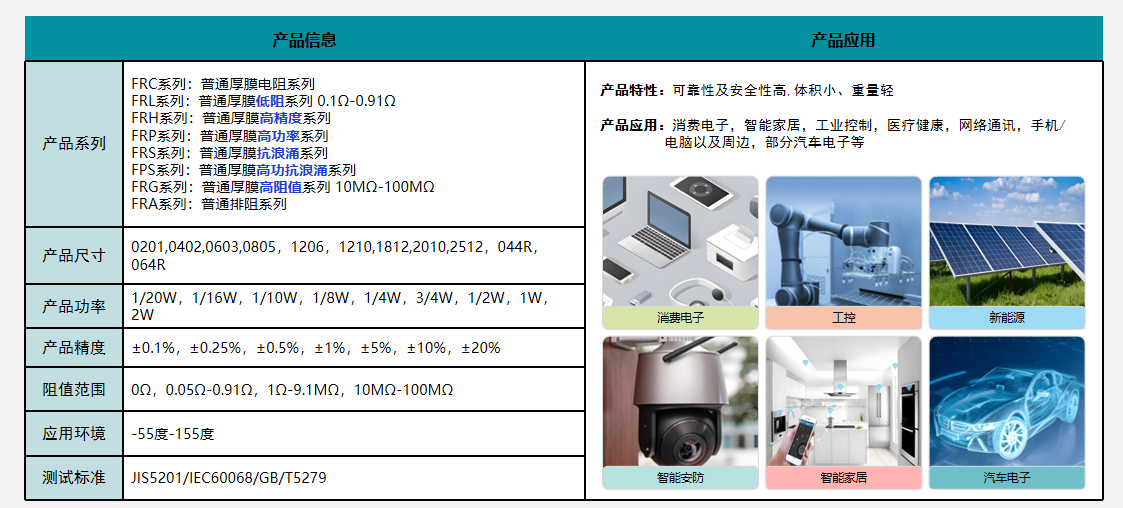

（二）产品分类

产品系列丰富，针对性适配不同应用场景：常规厚膜电阻（FRC）满足通用电子设备需求；高功率电阻（FRP）、高压电阻（FRV）适配大功率、高电压工作环境；车规电阻（FRQ）、抗硫化电阻（FRR）专为新能源汽车等严苛工况设计；此外还有低阻厚膜电阻（FRL）、高精度厚膜电阻（FRH）等细分产品，形成全覆盖的产品矩阵。

贴片电阻作为电子电路中不可或缺的基础元件，凭借体积小、精度高、安装便捷等优势，广泛应用于新能源、消费电子、工业控制等领域。以下从核心维度全面解析其关键知识：

从基础认知到精密结构，从全流程工艺到多元产品矩阵，贴片电阻虽为电子电路 “微小元件”，却承载着保障设备稳定运行的核心使命。随着新能源、AI、工业自动化等产业升级，市场对其精度、耐极端性能、集成化水平提出更高要求。富捷科技以标准化料号、精密结构设计、全流程品控与丰富细分产品，持续提供可靠解决方案。未来，贴片电阻将向更小型化、高精度、高可靠性迭代，成为高端制造升级的关键支撑。
