1、概述

随着用户侧新能源光伏、储能系统的装机增加，部分地区要求做防逆流要求。为此，安科瑞结合自己的产品及管理系统，推出以下方案。

2、防逆流方案

新能源防逆流的场景主要包括光伏防逆流、储能防逆流、光储防逆流，针对上述场景主要包括逆流速断方案和柔性调节方案。场景与方案配置如下：

2.1 光伏、储能防逆流方案一

（1）光伏防逆流速断方案

通过在市电进线处安装防孤岛/逆流一体化装置（针对多并网点的，可以采用主从多防逆流装置），实时监测光伏情况。通过信号反馈实现对并网点断路器的切断动作。一旦发生孤岛、逆流情况，就及时切断并网点断路器，实现防孤岛、防逆流目的。

优势：成本较小，改造简单；

劣势：导致部分光伏弃电。

配置清单：

防逆流保护装置：AM5SE-IS  1台

（2）储能防逆流速断方案

通过在市电进线处安装防孤岛/逆流一体化装置，实时监测储能放电情况。通过信号反馈实现对并网点断路器的切断动作。一旦发生孤岛、逆流情况，就及时切断并网点断路器，实现防孤岛、防逆流目的。

优势：成本较小，改造简单；

劣势：导致负荷对市电，特别是高峰电量的需求，使得用户用电成本增加。

配置清单：

防逆流保护装置：AM5SE-IS  1台

2.2 光伏、储能防逆流方案二

（1）光伏防逆流柔性调节方案

通过在市电进线处安装孤岛/逆流一体化装置（针对多并网点的，可以采用主从多防逆流装置），实时监测光伏上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对逆变器的输出功率进行调整，实现无逆流情况。

同时，为防止协调控制器宕机、负载突变或者通讯中断，协调控制器未及时调节控制逆变器输出，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。

优势：安装方便、能够柔性防逆流 ，可以尽可能利用光伏；

劣势：不能直接修改参数，配置不方便。

配置清单：

防逆流保护装置：AM5SE-IS  1台

协调控制器：ACCU-100  1台

（2）储能防逆流柔性调节方案

通过在市电进线处安装孤岛/逆流一体化装置，实时监测储能放电上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对变流器的放电功率进行调整，实现无逆流情况。

同时，为防止协调控制器宕机、负载突变或者通讯中断，协调控制器未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。

优势：安装方便、能够柔性防逆流 ，可以尽可能利用储能电来满足负荷需求；

劣势：不能直接修改参数，配置不方便。

配置清单：

防逆流保护装置：AM5SE-IS  1台

协调控制器：ACCU-100  1台

（3）光储防逆流柔性调节方案

通过在市电进线处安装孤岛/逆流一体化装置，实时监测光储系统的上网情况，将监测信号上传给协调控制器。通过对逆流数据、储能SOC的状态、变流器的状态进行逻辑分析。首先通过降低储能放电功率、增加充电功率、降低光伏逆变器出力，实现无逆流情况。

同时，为防止协调控制器宕机、负载突变或者通讯中断，协调控制器未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。

优势：优先保障光伏就地化消纳，提升光伏、储能的利用价值；

劣势：不能直接修改参数，配置不方便。

配置清单：

防逆流保护装置 ：AM5SE-IS  1台

协调控制器： ACCU-100  1台

2.3 光伏、储能防逆流方案三

（1）光伏防逆流柔性调节方案

通过在市电进线处安装孤岛/逆流一体化装置（针对多并网点的，可以采用主从多防逆流装置），实时监测光伏上网情况，将监测信号上传给能量管理系统。通过对逆流数据的逻辑计算对逆变器的输出功率进行调整，实现无逆流情况。

同时，为防止能量管理系统宕机、负载突变或者通讯中断，能量管理系统未及时调节控制逆变器输出，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。

优势：能够柔性防逆流 ，可以尽可能利用光伏；具备数据存储、报表、人机界面等；

劣势：系统配置相对高些。

配置清单：

防逆流保护装置：AM5SE-IS  1台

微电网能量管理系统：Acrel-2000MG  1套

（2）储能防逆流柔性调节方案

通过在市电进线处安装孤岛/逆流一体化装置，实时监测储能放电上网情况，将监测信号上传给协调控制器。通过对逆流数据的逻辑计算对变流器的放电功率进行调整，实现无逆流情况。

同时，为防止能量管理系统宕机、负载突变或者通讯中断，能量管理系统未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。

优势：安装方便、能够柔性防逆流 ，可以尽可能利用储能电来满足负荷需求；

劣势：系统配置相对高些。

配置清单：

防逆流保护装置： AM5SE-IS  1台

微电网能量管理系统：Acrel-2000MG  1套

（3）光储防逆流柔性调节方案

通过在市电进线处安装孤岛/逆流一体化装置，实时监测光储系统的上网情况，将监测信号上传给能量管理系统。通过对逆流数据、储能SOC的状态、变流器的状态进行逻辑分析。首先通过降低储能放电功率、增加充电功率、降低光伏逆变器出力，实现无逆流情况。

同时，为防止能量管理系统器宕机、负载突变或者通讯中断，能量管理系统未及时调节控制变流器放电，可通过防逆流装置的保护动作进行并网柜断路器的断开，来实现防逆流目的。

优势：优先保障光伏就地化消纳，提升光伏、储能的利用价值；

劣势：系统配置相对高些。

配置清单：

防逆流保护装置：AM5SE-IS  1台

微电网能量管理系统：Acrel-2000MG  1套

3.整体方案

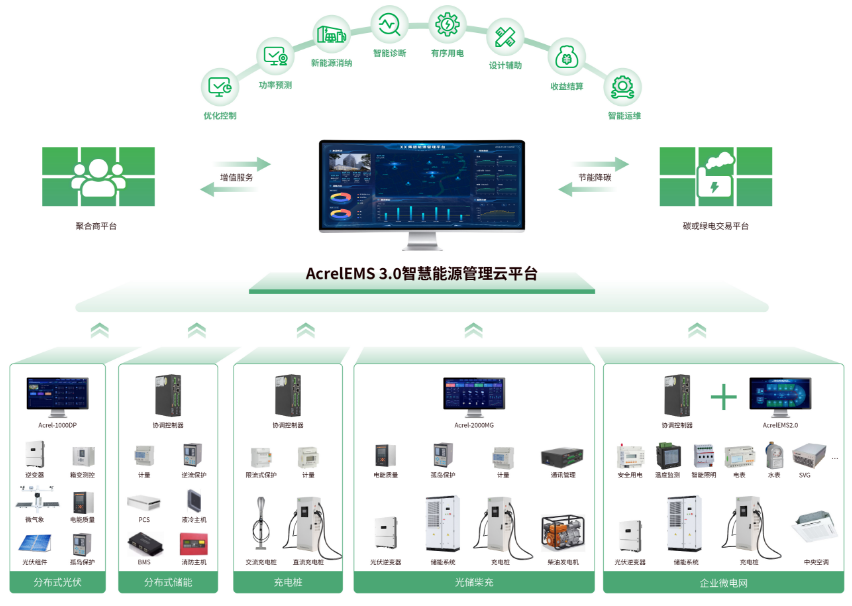

为了实现多站点的综合监控、管理、运维等工作，建议配置智慧能源管理云平台。整体结构如下：

AcrelEMS智慧能源管理平台通过对用户微电网发电系统（光伏、风能、传统能源）、储能系统及用电负荷（充电桩、建筑等）进行实时监测，结合光伏预测，灵活调节储能系统出力，优化策略，诊断告警，可调度源荷有序互动、能源全景分析，满足企业微电网能效管理数字化、安全分析智能化、调整控制动态化、全景分析可视化的需求，完成不同策略下源网荷资源之间的灵活互动与经济运行，为用户降低能源成本，提高微电网运行效率。
