推荐方案

1。CX7509C+CX7538B+CX2917AC

现已经确定苹果iPhone12系列手机为了降低成本不再配置耳机和充电器，但将会支持20W快速充电，取消充电器之后需大家自行另外购买20W快速充电器。这消息一出使20W快充市场有进一步发展的空间。

为此诚芯微强势推出全新基于CX7509C+CX7538B设计20W A+C的方案。CX7509C是一颗电流模式PWM控制芯片，内置650V高压功率MOSFET，采用SOP8无铅封装。CX7538B是一颗高性能的开关电源次级侧同步整流控制电路，在低压大电流开关电源应用中，轻松满足6级能效，是理想的超低导通压降流器件。在配上CX2917AC协议IC，效率更高，发热更少，可轻松过IOS认证。现已经实现批量生产，适用于20W PD旅充应用场合。免费提供20W PD快充充电器方案样品申请及样板测试！

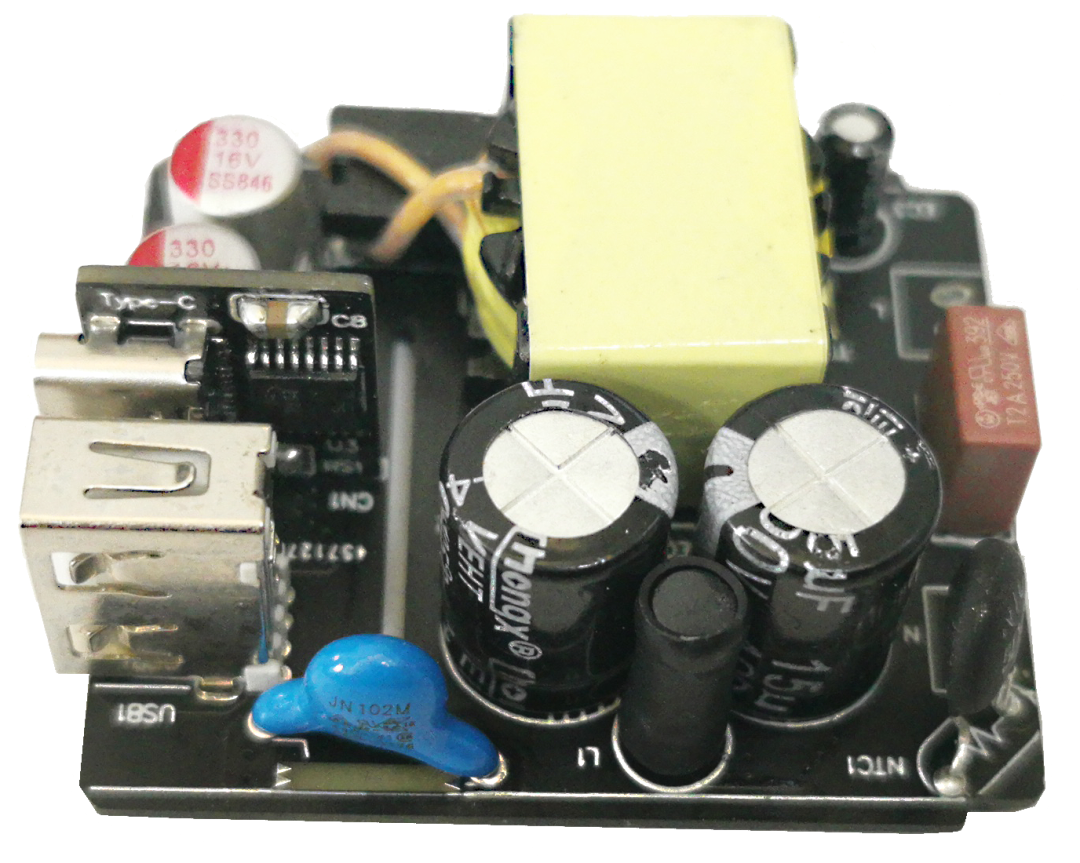

DEMO板

正面

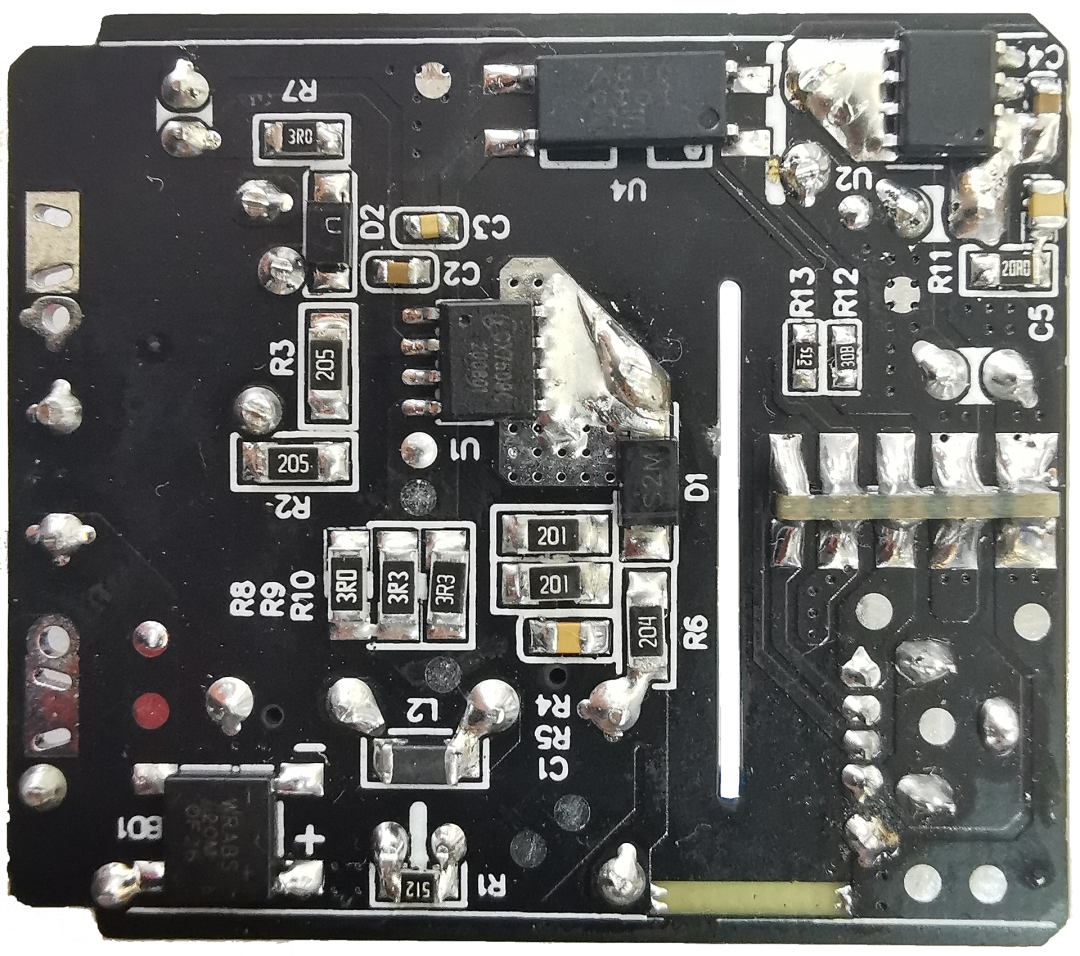

反面

从DEMO板可以清楚看到版面元器件精简的布局，极大地减少了占据空间，同时也减少非必要生产成本。

 >主要特性

• 输入电压 100-240V~50/60Hz 0.5A

• 输出单C口（5VDC/3.0A、9VDC/2.25A、12VDC/1.5A）

• 输出单A口（5VDC/3.0A、9VDC/2.0A、12VDC/1.5A）

• A+C一起用5V 3.6A MAX

• 输出总功率为20W恒功率模式

• 输出波纹小于200mV

• 具有输出过流保护、短路保护、过温保护等功能

• 符合"DOE&COC"6级效能标准

• 通过EN55032 Class的EMI测试标准

• 通过EFT、Surge 2KV测试标准

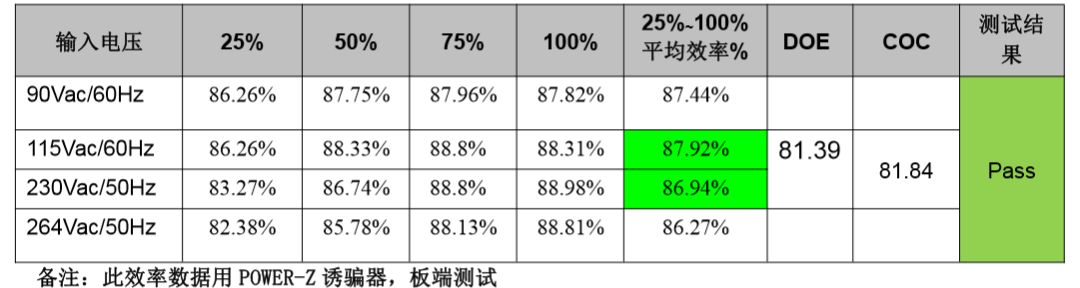

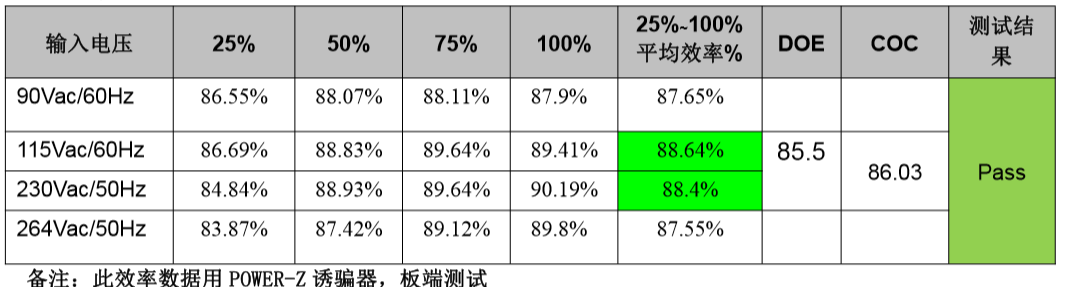

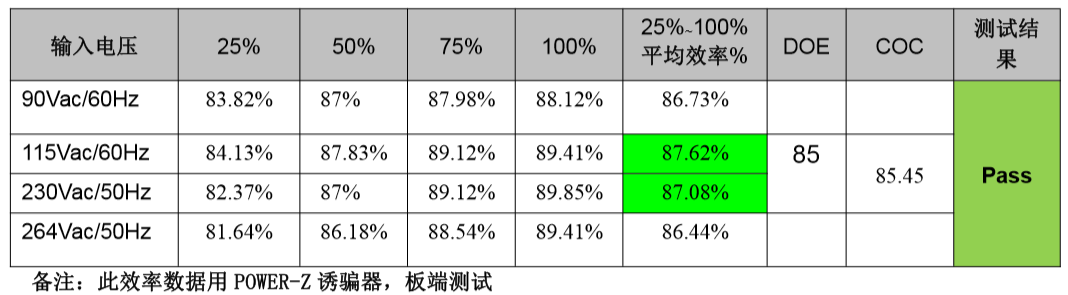

恒压效率

    负载：5V3A

   负载：9V2.25A

   负载：12V1.5A

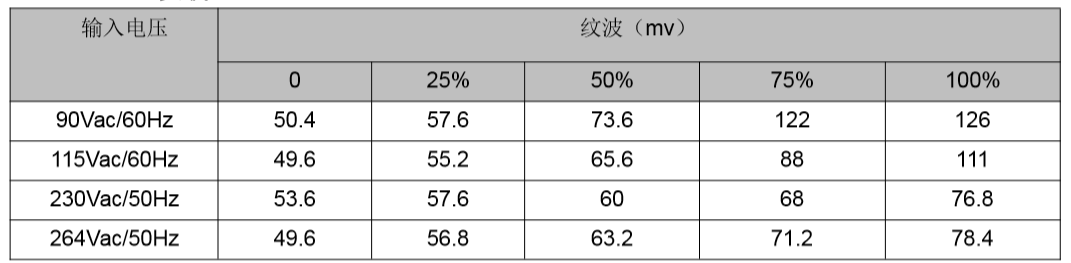

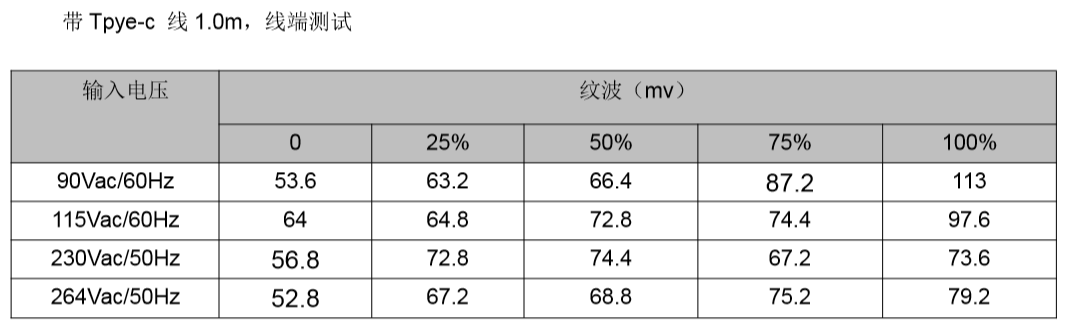

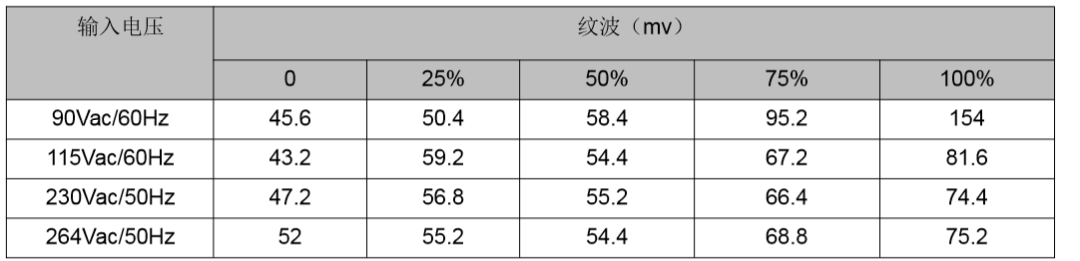

输出纹波

    负载：5V3A

   负载：9V2.25A

   负载：12V1.5A

NO.1

  >产品概述

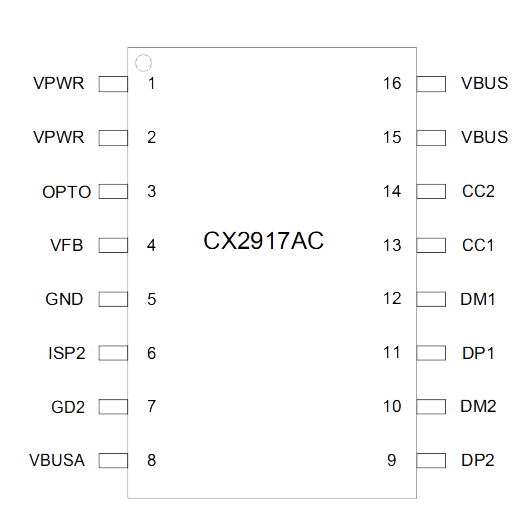

CX2917AC是一款集成多种端口，支持市面上多种快充协议，最高输出功率可达45W，CX2917AC任意一个口使用时均可实现独立的快充，双口同时使用时将为5A，当A口一直插有苹果充电但未接入手机，C口仍可以进入快充，内置多种保护措施、恒压控制环路在发生异常时可快速关闭输出并恢复到安全状态。CX2917AC采用TSSOP16封装，极简外围提供了最优的BOM成本。

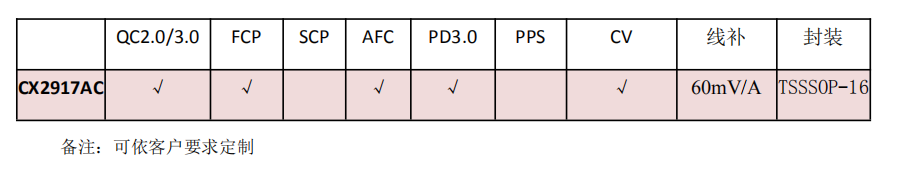

 >多种特性

 > 应用电路

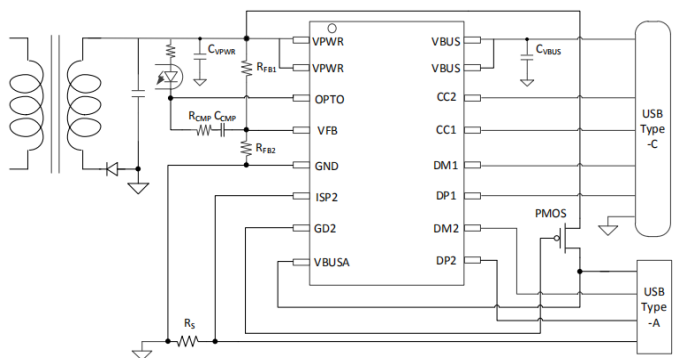

——————AC-DC应用图——————

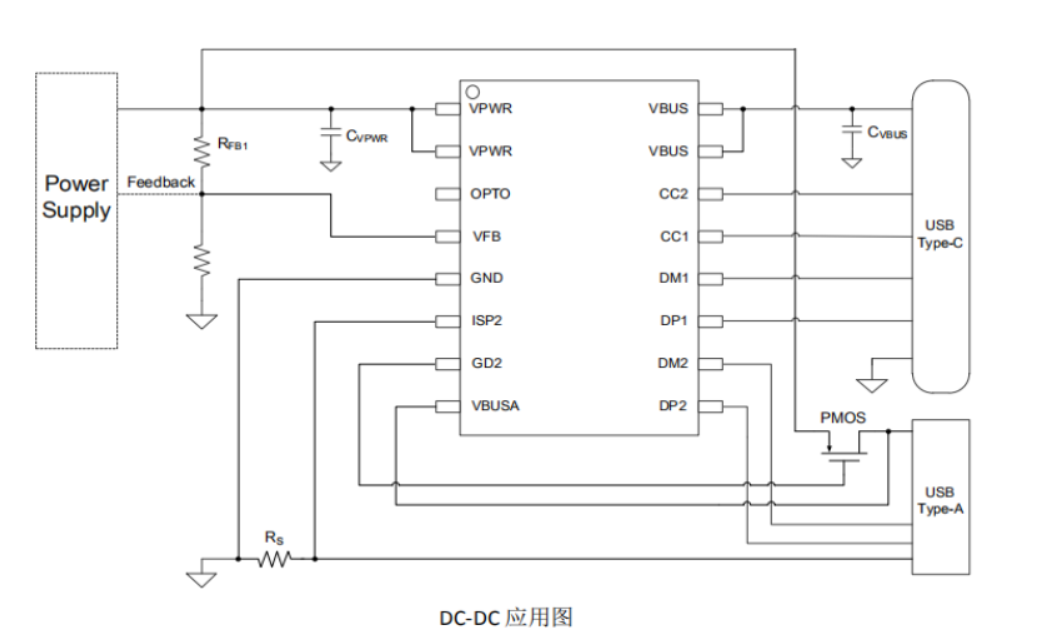

 ——————DC-DC应用图——————

（图中所示元器件参数仅供参考,可根据实际应用进行调整）

NO.22CX7509C+CX7538B+CX2917C

  >产品概述

CX2917C是一款集成多种端口，支持市面上多种快充协议，最高输出功率可达36W，内置动态过压、欠压、过流等多种保护措施，内置恒压控制环路，在发生异常时可以快速关闭输出并恢复到到安全状态。采用ESOP8封装减少外围零件，提供最优的BOM成本。

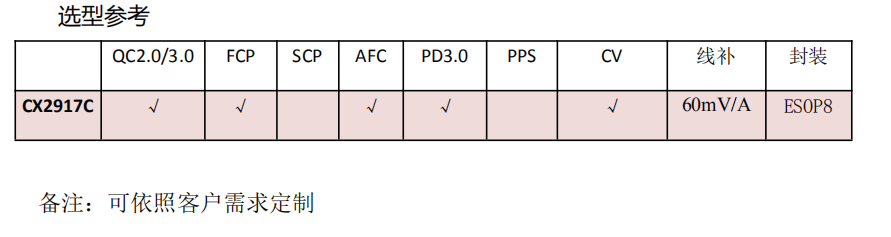

   >多种特性

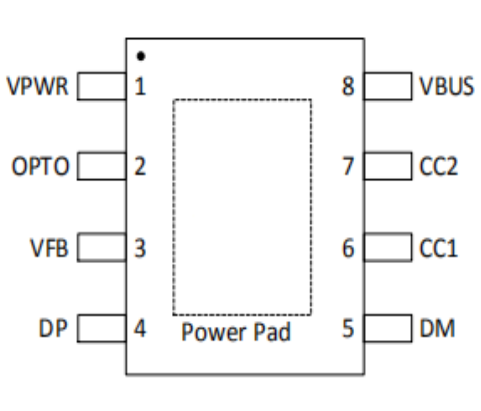

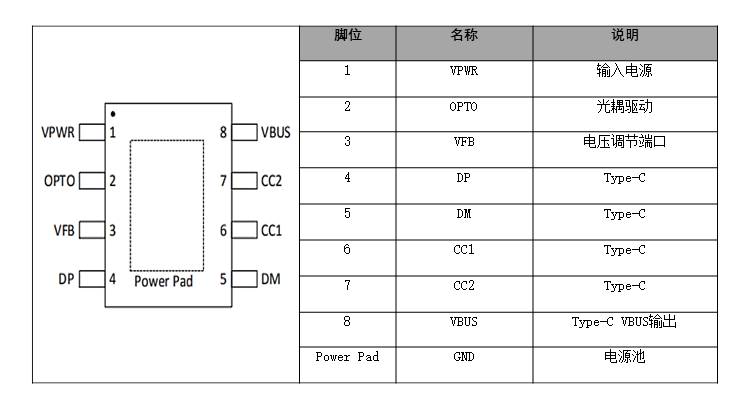

 >引脚定义

 >应用电路

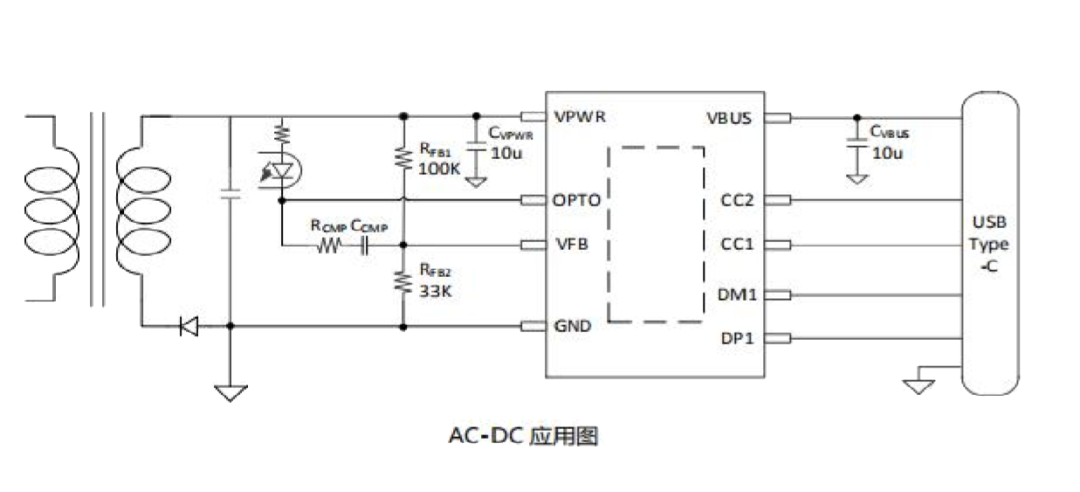

——————AC-DC应用图——————

（图中所示元器件参数仅供参考,可根据实际应用进行调整）

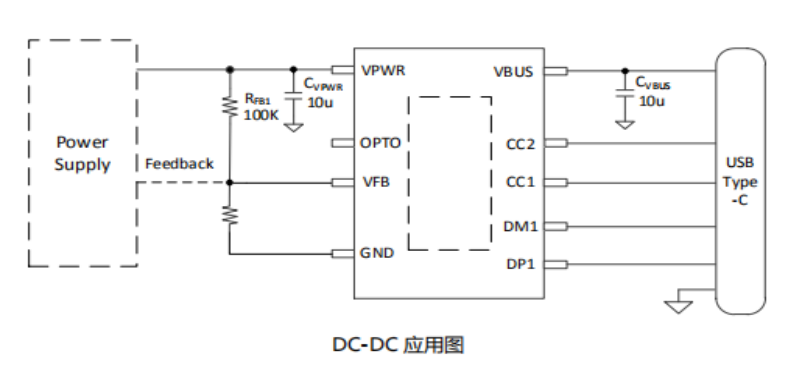

——————DC-DC应用图——————
