精密电阻分压器延长高压电池寿命
加入技术交流群
德州仪器的RES60A-Q1集成1.4千伏单芯片薄膜电阻分压器，有助于延长混合动力、电动汽车和电池储能系统（BESS）电池的寿命，将其集成到电池管理系统（BMS）中。当今的BMS设计通常使用长链的分立电阻，其漂移容忍度会随着时间降低电压感应精度，导致充电状态和电池健康状态估计误差。
RES60A-Q1是一款匹配电阻分压器（见图1），采用公司现代高性能模拟晶圆工艺实现薄膜SiCr。高质量的SiO2绝缘层包裹电阻，支持极高电压使用，持续工作可达1400伏直流电或HiPOT测试（60秒）时可达4000伏直流电。该器件的额定输入电阻为RHV = 12.5 MΩ，并提供多种标称比率以满足系统广泛的需求。
图1.RES60A-Q1功能框图
RES60A-Q1 无需使用单芯片高压电阻分压器，无需长链分流电阻。其初始比分精度为 0.1%，最大比分漂移为 0.2%，在 10 年寿命内实现，能准确且一致地监测电池组。
这种精度在规定的温度范围和老化范围内都能保持，累计漂移仅为±0.2%（最大值）。因此，未经校准的RES60A-Q1的生命周期容差仍保持在±0.3%（最大）包络内。有1,000：1、145：1、210：1、310：1、315：1、410：1、500：1、510：1和610：1的比例可选。
RES60A-Q1符合AEC-Q200一级温度认证，规定温度范围为-40°C至+125°C。 其标称输入电阻为12.5 MΩ，能够承受高温和4千伏直流HiPOT（60秒）测试以保持精度，帮助工程师满足严格的高压设计要求。
特色
AEC-Q200 符合汽车应用资格
温度等级1：–40°C至+125°C
高电压等级：经受3+HiPOT测试，电压为4000伏直流（60秒）、1700伏直流爬行及HVIN与LVIN间的间隙支持（IEC-61010 PD 2）
高直流精度，低位移和漂移
初始比率匹配精度：±0.1%（最大）
低漂移：±1 ppm/°C（类型）
在老化和温度下准确±0.2%
低热噪声（1 kHz）薄膜电阻：30 nV/√Hz（210：1比），2个5nV/√Hz（310：1比），22 nV/√Hz（410：1比），20 nV/√Hz（500：1比），18 nV/√Hz（610：1比），14 nV/√Hz（1000：1 比）
应用
高压母线和电池电压监测
HEV/EV电池管理系统（BMS）
HEV/EV 直流转换器
HEV/EV车载充电器（OBC）
高压/电动车逆变器与电机控制
包装与设计考虑
该器件采用8针SOIC封装，标称尺寸为7.5×5.85毫米），高低压针脚间的爬行和间隙至少为8.5毫米。
RES60 评估模块（EVM）旨在帮助用户轻松评估和测试 RES60 设备在典型配置下的运行和功能（见图2）。EVM配置为电阻分压器，后接作放大器缓冲器。EVM采用分流电源，电压范围为±0.9至±2.75伏。EVM的默认配置使用500：1的电阻分压器。

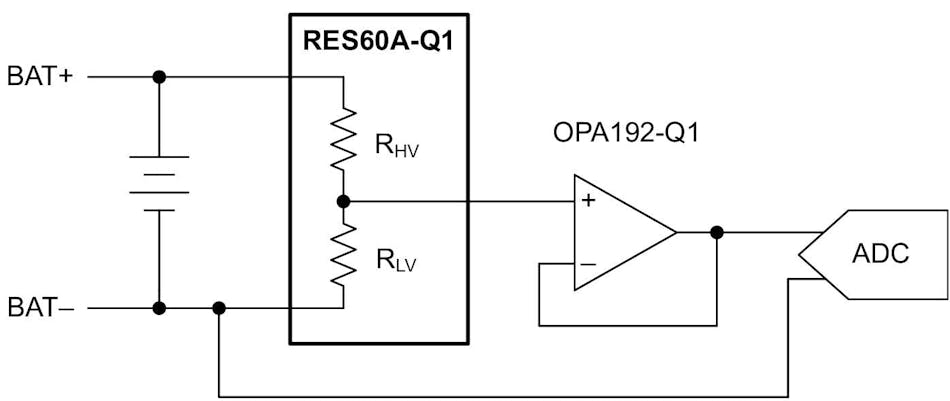

图2.典型的RES60A-Q1示意图
RES11A40DDFR为经销商库存，售价约为1000美元1.08美元。RES60A-Q1评估板售价约为99美元。
