D-sub 连接器：每个人都错误地谈论它们

您可能不知道，但在您的整个职业生涯中，您一直错误地引用了大多数 D-sub 连接器。以下是如何正确地使用它们，但您将说一种很少有人理解的语言。

D-Sub （D-sub） 连接器，您可以在消费类 PC、工业设备甚至网络设备中找到它们。它们无处不在，由许多公司制造。多年来，您可能一直错误地提及它们。

图 1.通过使用压力机，带状电缆连接到 DB-25 连接器。

我曾经在一家制造半导体工艺设备的公司工作。Wafertrac 将漂浮在空气上的晶圆从一个加工站移动到另一个加工站。每个工作站通过一根或多根 25 线带状电缆连接到机箱中的专用控制器板（图 1）。每根电缆的末端都使用插入模块或控制器板的 DB-25 连接器。一旦进入模块，带状电缆中的电线就会分开，连接到其他连接器，这些连接器向电站提供电源、控制信号和传感信号。

布线到模块的一些 I/O 电缆不是图 1 中所示的带状电缆，而是屏蔽多线电缆。例如，它们为电机提供动力。因此，我们选择了一个数据库连接器，如图 2 所示，它有三个大电流引脚。通常，左侧的 A3 线提供电源，并有两条返回线以最小化返回线阻抗。

图 2.这种 DB-25 引脚配置使用较少的 I/O 引脚，但增加了三个电源引脚。

图 1 和图 2 中的连接器是“DB”连接器。 为什么？ 因为外壳轮廓看起来像一个字母“D”。下一个字母呢？这就是事情出错的地方。

第二个字母代表连接器外壳的大小。如果是这样的话，那么为什么我们经常将所有带有“DB”的 D-sub 连接器称为 DB-25、DB-9 等？我们不应该，但我们这样做了。

图 3.台式计算机过去有一个用于打印机的 DB-25 插座连接器、一个用于串行端口的 DE-9 插头和一个用于 VGA 显示器的 DE-15 插座。

查看图 3 中较旧台式电脑的后面板。在这里，我们有三个 D-sub，具有三种引脚配置和两种尺寸。您可能想将这些连接器称为 DB-9、DB-15 和 DB-25。只有 DB-25 是正确的。另外两个是 DE-9（用于串行端口）和 DE-15（用于 VGA 视频）。总共有五种尺寸，引脚从 9 到 78 不等。下表列出了不使用大电源引脚的连接器的连接器配置。您可以找到许多详细指定这些连接器的在线页面。其中一份文件是 PEI-Genesis 的“D-Subminiture Talking Dog 页面”。

指定	引脚数（正常或高密度）	示例配置
大	15 或 26

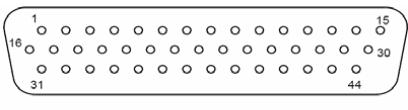

分贝	25 或 44

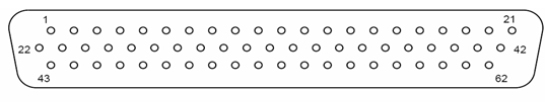

直流	37 或 62

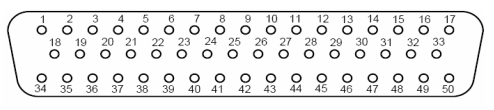

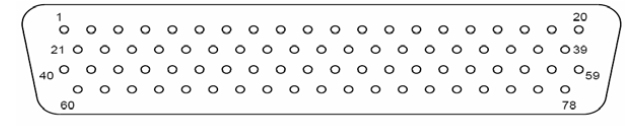

DD	50 或 78
德	9 或 15

图 4.该 DA-15 电缆连接器包含用于连接电缆线的焊杯。

D-sub 连接器连接到电缆和电路板上。图 4 显示了 D-Sub 连接器的 15 针焊杯版本，而图 1 中的带状电缆通过压入连接器引脚进行连接。图 5 显示了插入 PCIe 插槽以向台式计算机添加 8 个 RS-232/485 端口的板。该板的规格页面将八个 9 针电缆连接器称为“DB9”。抱歉，这是 DE9。“E”侧连接器主要用于 9 针串行和 15 针 VGA，是最后开发的。因此，它相对于其他版本是不按顺序排列的。

图 5.Sealevel Systems 的这款串口板为台式 PC 增加了八个端口。数据手册将八个 DE-9 电缆连接器称为 DB9。
