振荡器通过数字技术生成时钟

Mixed-Signal Devices 的 MS1130 和 MS1150 振荡器使用数字架构来产生低噪声、低抖动的时钟信号。

Mixed Signal Devices （MSD） 推出了两款时钟发生器，旨在同步数据中心、电信网络和其他数字通信系统中的信号。MS1130（10 MHz 至 1 GHz）和 MS1150（20 MHz 至 2 GHz）使用数字架构，MSD 的 Avi Madisetti 声称该架构可产生低噪声时钟。随着数据速率的增加，噪声和抖动变得越来越难以克服。

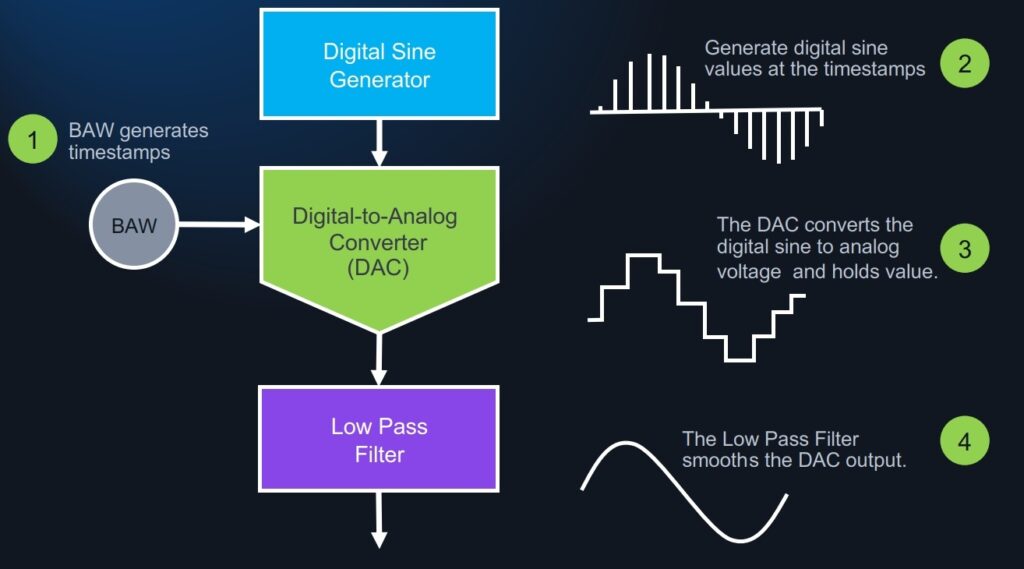

框图显示了这些器件如何使用数字正弦发生器、DAC、体声波 （BAW） 谐振器和低通滤波器 （LPF） 来产生输出。MSD 将 BAW 谐振器称为“虚拟晶体”。数字正弦发生器为波形的每个采样点生成一个 16 位字。DAC 将每个数字字转换为模拟电压，其中虚拟晶体生成时间戳。LPF 通过去除高频内容来平滑信号以产生最终输出。

在与 EE World 的电话会议中，Madisetti 解释说，DAC 产生模拟电压电平，而不会产生 DAC 中典型的杂散。他说，这就是振荡器产生低噪声的原因。有关详细信息，请参阅上面的数据表链接。这些器件使用在后台运行的完全自主 DSP 算法来持续监控器件，从而确保在工艺、电压和温度变化下保持一致的性能。

在处理高速数字通信总线时，抖动至关重要。在 312.5 MHz 下测试时，MS1130 具有 32 fs 的 RMS 相位抖动，MS1150 具有 30 fs 的抖动。温度范围为 -40°C 至 85°C，可选择扩展至 105°C。

目前，输出频率在工厂设置，但 Madisetti 表示，未来的设备将通过 I2C 接口进行现场编程。

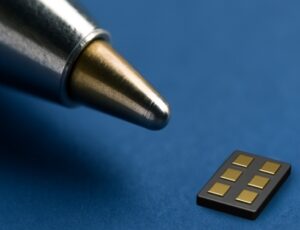

MS1130 和 MS1150 均采用 2.5 mm × 2.0 mm 6 引脚基板栅格阵列 （LGA） 封装，可提供用于工程评估的样品数量。
