最小开源LoRa+GPS模块,适用于可穿戴设备和物联网

作者: 时间:2025-05-22 来源: 收藏

您是否试过将 压缩到中?这是一场噩梦!大多数都很大,对 使用单独的会增加成本和空间。这使得设计时尚、紧凑的设备(如健身追踪器或 IoT 小工具)变得非常棘手。此外,将它们连接到 Arduino、ESP 或 nRF 等电路板感觉就像解开一堆电缆。

本文引用地址:https://www.eepw.com.cn/article/202505/470739.htm

这就是为什么我们很高兴地分享我们的解决方案:一个超小的硬币大小(3 厘米! + 模块非常适合,通过 FPC 电缆与 IndusBoard Coin 配合使用。

最小的开源 LoRa + GPS 模块

最小的 LoRa + GPS 模块

它还通过标准 I/O 引脚与 Arduino、ESP、nRF 和其他板兼容。该模块采用移远通信 L86-M33 GPS 芯片进行精确跟踪,采用 Ai-Thinker RA-02 LoRa 模块进行远距离通信,改变了游戏规则。GPS 在 USART 上运行,LoRa 使用 SPI,两个接口都通过 FPC 连接器或 I/O 引脚提供。

最棒的是什么?它是免费和的!任何人都可以免费修改、制造和用于个人或商业项目的设计文件。如果您将其与 IndusBoardCoin 配对,它完全可以免费用于商业用途,使其成为初创公司、业余爱好者和创新者的绝佳选择。让我们深入了解我们如何构建这个很棒的模块!

为什么这个模块很棒

这个小模块具有非常适合的功能:

  • 超小:直径只有 3 厘米,硬币大小,适合放在腕带或追踪器等微型设备中。

  • All-in-One:将 LoRa(最远 15 公里范围)和 GPS 结合在一个紧凑的封装中,用于位置跟踪。

  • 可穿戴设备就绪:通过灵活的 FPC 电缆无缝连接到 IndusBoardCoin,非常适合时尚设计。

  • 灵活:使用标准 I/O 引脚与 Arduino、ESP、nRF 等配合使用,因此非常适合任何项目。

  • 省电:待机时仅使用 1 mA,非常适合电池供电的可穿戴设备。

  • :免费修改和使用,无附加条件(可免费用于 IndusBoardCoin 的商业用途!

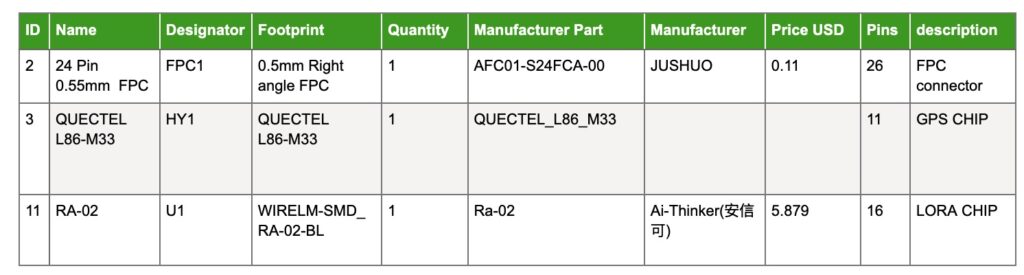

物料清单 (BOM)

以下是构建此模块所需的内容:

开源 LoRa + GPS 模块所需的组件开源 LoRa + GPS 模块所需的组件电路设计

我们将电路设计得紧凑且易于使用:

  • 电源:GPS 和 LoRa 均在 3.3V 上运行,由 IndusBoardCoin(通过 FPC)或其他板(通过引脚)供电。

  • GPS (USART):L86-M33 使用 9600 波特率的 USART (TX/RX),连接到 FPC 和 I/O 引脚,便于访问。

  • LoRa (SPI):RA-02 通过 SPI (NSS、MOSI、MISO、SCK、RST、DIO0) 通信,带有 32 MHz 晶体以实现精确定时。这些信号同时转到 FPC 和 I/O 引脚。

  • 天线:GPS 具有内置天线,LoRa 模块使用 U.FL 连接器作为外部天线以扩大范围。

  • 连接: 一个 10 针 FPC 连接器连接到 IndusBoardCoin,而一个 8 针接头连接到 Arduino、ESP 或 nRF 板。

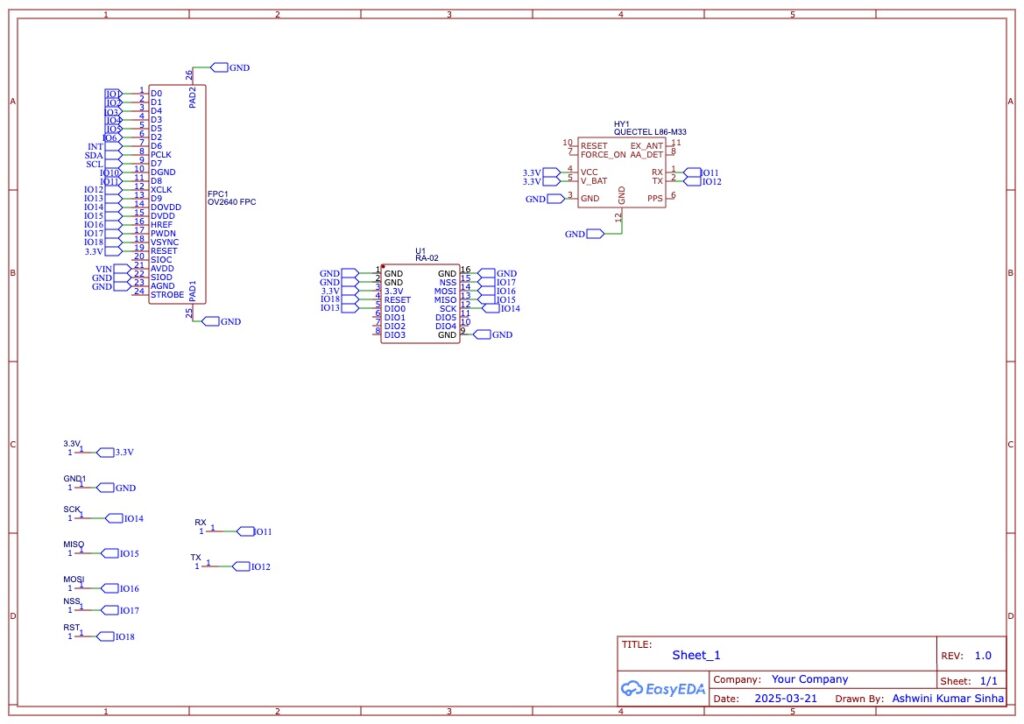

开源 LoRa + GPS 模块电路图LORA + GPS 模块电路PCB 设计

接下来,我们将设计 PCB。在这里,我们将尺寸保持在 3 厘米左右,呈硬币形。

我们的 2 层 3 cm 直径 PCB 旨在节省空间,同时提供最佳性能:

  • 顶层:托管 RA-02 LoRa 模块、FPC 连接器以及电容器和晶体等小组件。SPI 走线是 clean signals的缩写。

  • 底层:L86-M33 GPS 模块位于此处,天线朝外,以便更好地接收卫星。USART 跟踪线经过仔细布线以避免干扰。

  • 智能设计:我们使用 FR4 和 1 盎司铜,价格实惠。接地层可减少干扰,0805 SMD 元件使组装变得容易。FPC 连接器和排针的位置便于快速连接。

我们在立创EDA中创建了PCB,并生成了用于制造的Gerber文件。它体积小、效率高,可用于可穿戴设备!

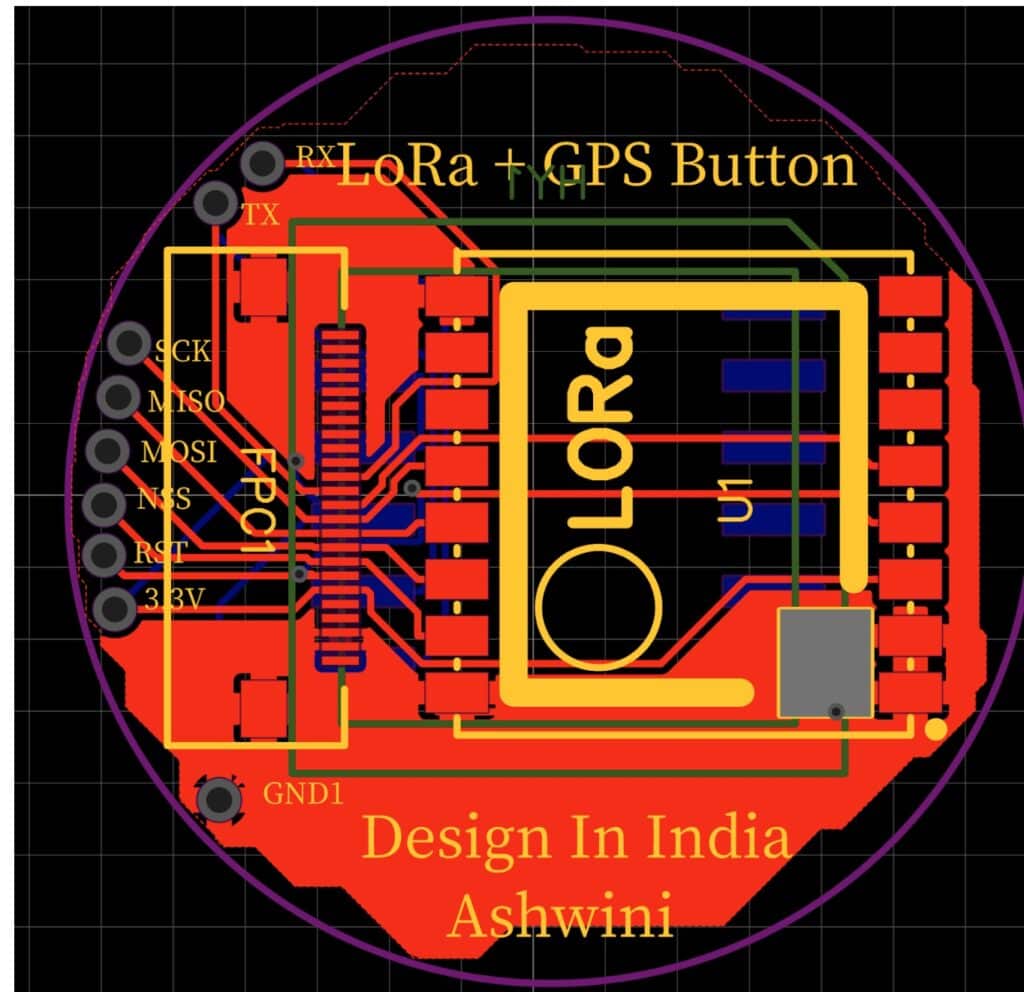

LoRa + GPS 模块的 PCB 设计LoRa + GPS 模块的 PCB 设计制造业

您可以从 PCB 制造商处制造整个模块 PCB 并完成 SMT,也可以从制造商处订购 SKETCHIL 并在家中使用吹枪器、SMD 助焊剂和 SKETCHIL 进行 SMT。

如果在家进行 SMD 焊接,请按照以下步骤作;否则,您可以跳到 Testing 阶段。

SMD 焊接

要进行 SMD 焊接,您需要 SMD 助焊剂套件,其中包括从 PCB 制造商处获得的 SMD 助焊剂、FLUX 和 sketchil。

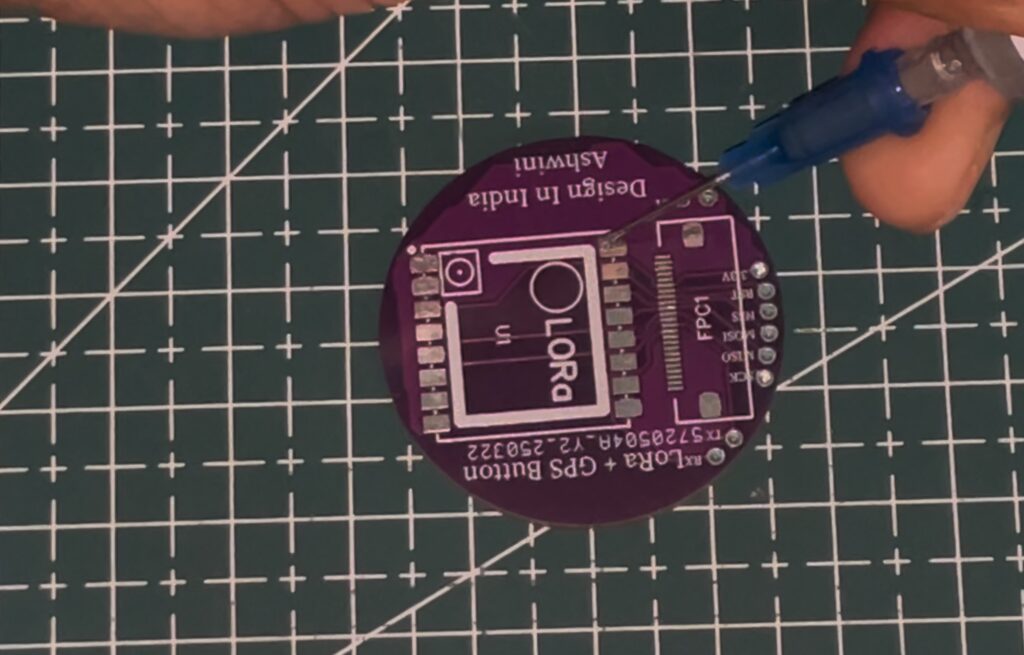

现在,使用 sketchil 或注射器将 FLUX 放在 PCB 上,然后将要焊接的组件放在那里,然后应用热风枪。它完成了。

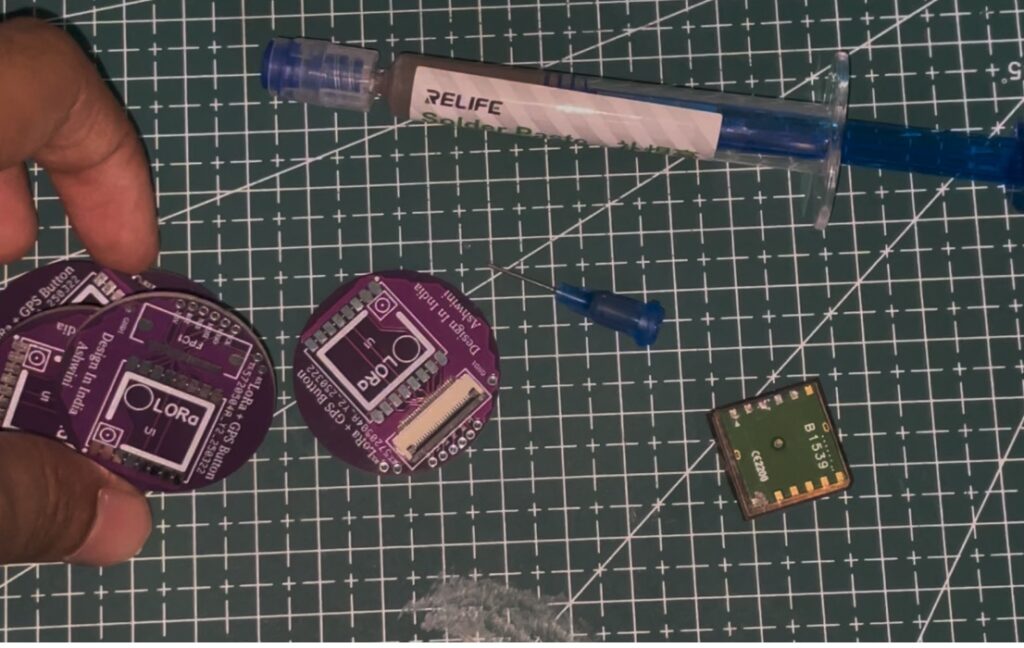

Lora + GPS 模块SMT 工艺最小的 Lora + GPS 模块做 SMT测试:确保它很棒

我们对该模块进行了全面测试,以确保它已准备好用于您的项目:

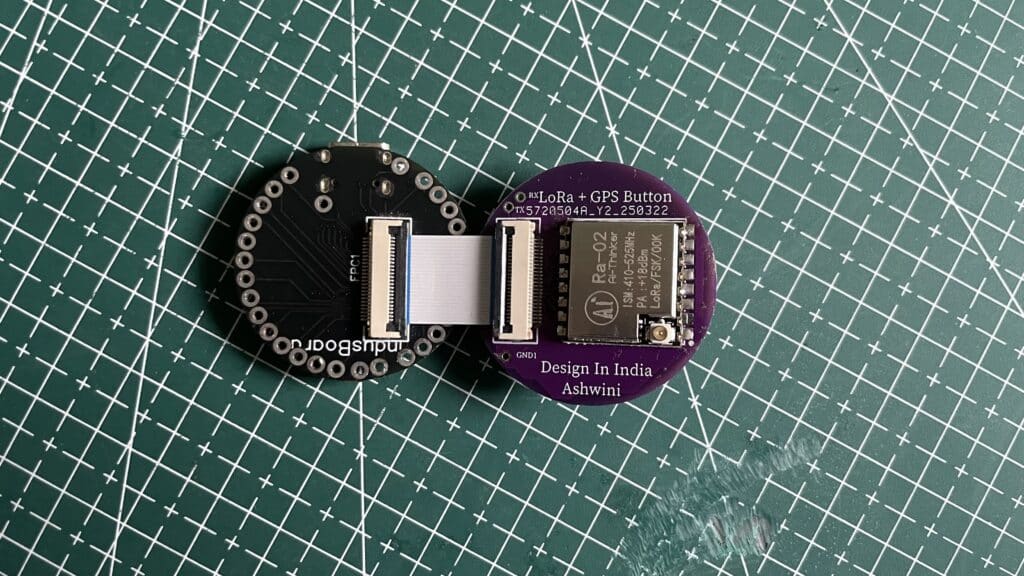

  1. 将 FPC 电缆插入 IndusBoard Coin 和 Module FPC。

  2. 功率测试:将其连接到 IndusBoardCoin 或 Arduino。在 3.3V 电压下,它应消耗 ~20 mA (GPS) 和 8 mA (LoRa RX)。

  3. GPS 测试:使用 TinyGPS++ 在户外读取位置数据。它可以在 2-3 分钟内锁定卫星,精度为 ±2.5 m。

  4. LoRa 测试:使用 LoRa 库设置两个模块(发送器和接收器)。在城市地区发送超过 1 公里或在开放空间超过 15 公里的 GPS 数据。

  5. 兼容性:使用 ESP32、nRF52840、Arduino Uno(通过 I/O 引脚)和 IndusBoardCoin(通过 FPC)进行测试。所有信号 (USART, SPI) 都应该都能正常工作。

  6. 可穿戴测试:将其集成到腕带原型中。确认它跟踪位置并可靠地发送数据,同时保持节能。

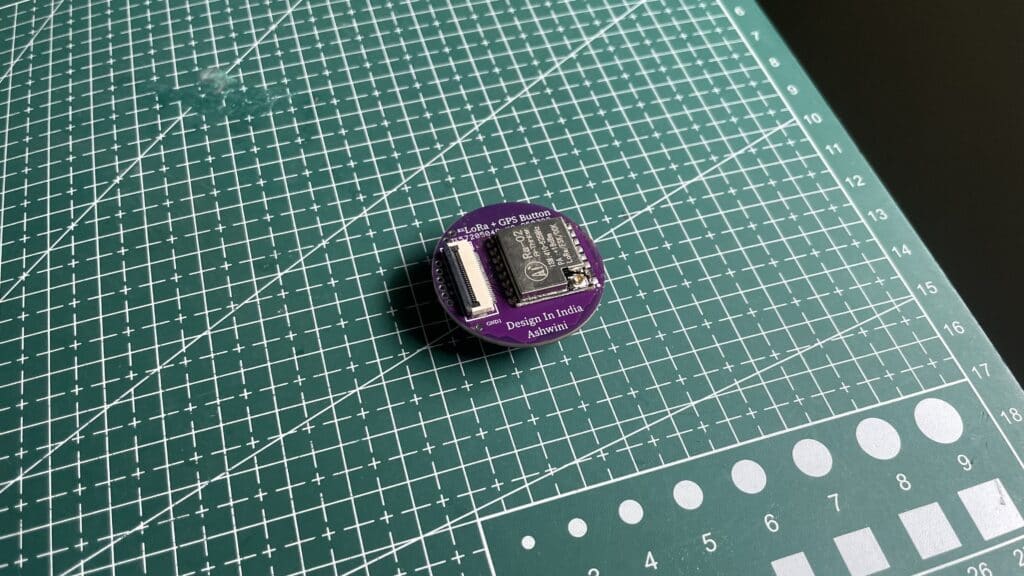

最小的 Lora + GPS 模块,尺寸 3 厘米最小的 Lora + GPS 模块,尺寸 3 厘米
