做了多年EMC，才知道为什么横坐标不等距？

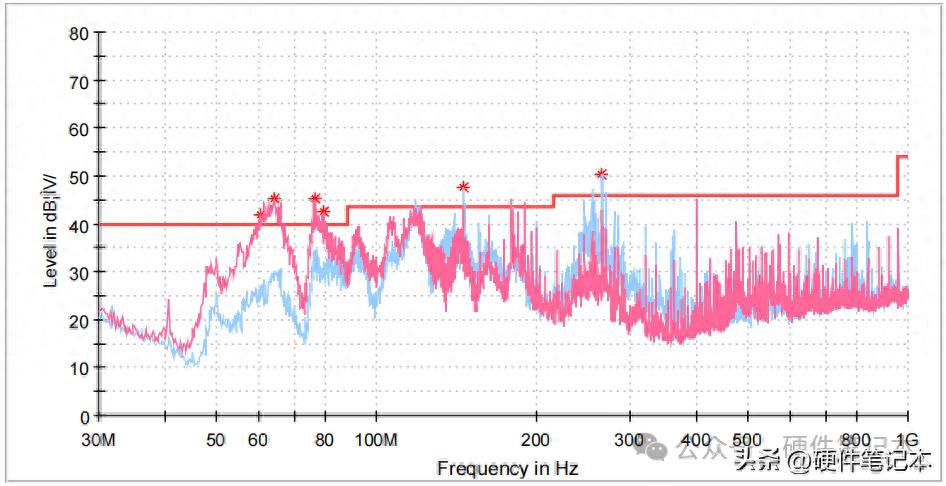

如下图，是FCC认证中在30MHz~1GHz范围内RE辐射测试的一张图，为什么横坐标频率范围间隔不等距呢？我相信很多做过EMC的小伙伴可能都不太清楚。今天咱们来解释一下。

我们先来看纵坐标:

单位为dBuV/m，表示噪声强度，dB（分贝）是个比值

dB和电压的关系

dB和功率的关系

以1uV为基准点，如果一个信号被放大后变成了10V，那么计算为：

10V=1000x1000x10x1uV，

计算起来非常麻烦，但用对数表示为140dBV，看起来就比较简单了。

再看横坐标:

在80MHz内以10MHz为间隔，而＞100MHz是以100MHz为间隔，但为什么相邻频率间隔越来越小呢？这是因为实际坐标距离是用对数来表示。

比如：40M相对于30M来说，40M的距离就是

40M的距离就是

以此类推，70M，80M，100分别是：1.84，1.9，2，其余各点大家感兴趣可以自己算一下。可以看出每两个点之间的增量越来越小，但间距相差不大。

其中100MHz-200MHz间距最大为：
