压敏电阻技术全解析与选型的专业指南

一、压敏电阻技术定义与工作原理

1.1 技术定义

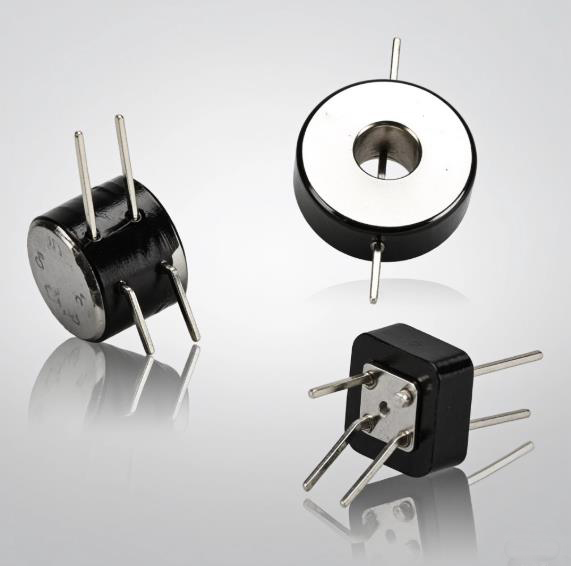

压敏电阻（Varistor，Voltage Dependent Resistor）是一种电压敏感型非线性电阻器，核心材料为氧化锌（ZnO）陶瓷掺杂Bi₂O₃、Co₂O₃等金属氧化物。其电阻值随外加电压呈指数级变化，具备双向对称的伏安特性，主要功能为过电压保护。

1.2 工作原理

压敏电阻的导电机制基于晶界势垒效应：

●  低电压时：ZnO晶粒间形成高阻态肖特基势垒，电阻值＞10⁸Ω

●  击穿电压时：势垒隧穿效应引发雪崩式导通，电阻骤降至＜1Ω

典型数学关系：

= k cdot V^alpha ]

其中α为非线性系数（25~50），k为材料常数（数据来源：《电子陶瓷材料学》）

二、核心性能优势对比

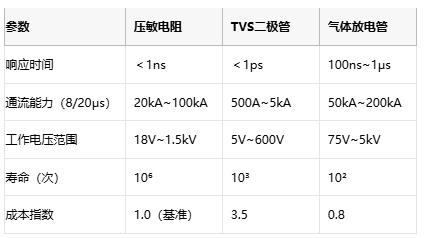

（数据来源：IEEE Transactions on Power Electronics）

三、典型应用场景与选型规范

3.1 核心应用领域

1. 电源系统保护

● 交流输入侧：抑制浪涌电压（IEC 61000-4-5标准）

● 直流母线：吸收开关尖峰（＜50ns响应）

● 选型要点：额定电压≥1.2×工作电压，能量耐受＞0.1J/mm³

2. 通信设备防雷

● RJ45接口：10/100/1000M以太网端口保护

● 选型规范：GB/T 17626.5 4kV接触放电测试

3. 汽车电子

● 12V/48V系统：ISO 7637-2 脉冲5测试（+150V/-220V）

● 选型标准：AEC-Q200 Grade 1（-40℃~125℃）

4. 工业设备

● 变频器IGBT保护：耐受50kA 8/20μs浪涌

● 寿命要求：＞10万次脉冲冲击

四、成本结构与选型要则

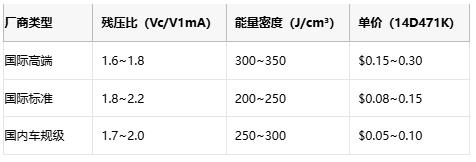

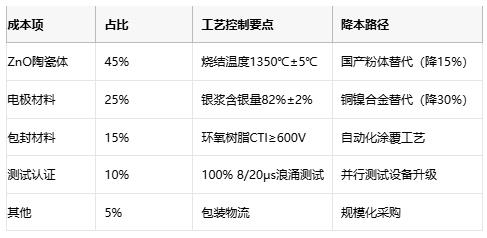

4.1 成本模型分析（以14D471K为例）

4.2 选型技术规范

1. 电压参数匹配

● 额定电压（V1mA）：≥1.2×电路最大持续工作电压

● 限制电压（Vc）：低于被保护器件耐压值的80%

2. 能量耐受计算

（C为寄生电容，典型值100pF~10nF）

3. 尺寸与散热

● 0402封装：手机快充接口，耐受能量0.05J

● 20mm直径：工业设备主电路，耐受能量300J

五、国际/国内头部原厂对比

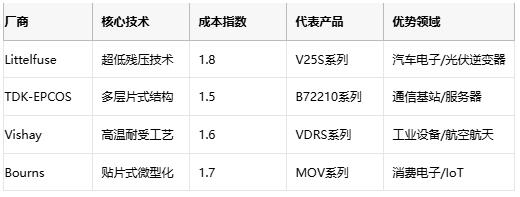

5.1 国际厂商技术布局

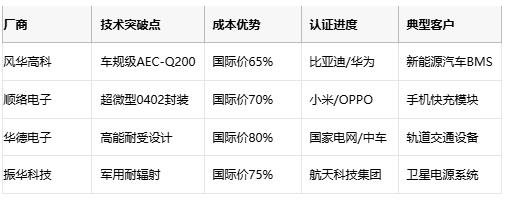

5.2 国内厂商突破路径

5.3 成本-性能平衡矩阵

六、技术发展趋势

1. 材料创新

● 纳米掺杂ZnO：残压比降低至1.5（传统2.0）

● 石墨烯复合电极：通流能力提升50%

2. 工艺升级

● 流延成型技术：厚度精度±5μm（传统±20μm）

● 3D打印结构：多孔陶瓷散热效率提升3倍

3. 智能化集成

● 内置温度传感器：实时监测劣化状态

● 自恢复功能：可逆击穿次数＞10⁴

4. 环保要求

● 无铅化工艺：符合RoHS 3.0修订版

● 镉含量＜5ppm：满足欧盟REACH法规
