Pickering Interfaces推出全新高速PXI旋转变压器仿真模块精准赋能航空航天与汽车行业伺服系统测试
模块化信号切换与仿真解决方案全球领先供应商Pickering Interfaces近日宣布,旗下广受欢迎的PXI(41-670)与PXIe(43-670)系列LVDT、RVDT及旋转变压器仿真模块现已全面升级,支持高达130,000转/分钟的高速旋转变压器仿真,旨在满足航空航天、汽车及国防等关键行业对高性能伺服系统测试日益增长的需求。
随着现代控制系统对高速旋转变压器的依赖日益增强,尤其是在激励频率高达80 kHz的应用中,更高速度的旋转变压器仿真正变得至关重要。该类旋转变压器可显著提升信号带宽、降低噪声干扰、并增强系统的动态响应。传统低速仿真手段往往难以真实还原实际工作场景,进而可能遗漏嵌入式软件中的潜在缺陷。
此次升级的模块可灵活支持多极对旋转变压器仿真。例如,当仿真一个四极对旋转变压器以20,000 RPM转速运行时,电气周期将达到80,000 RPM,对信号精度提出更高要求。
“我们摒弃了对FPGA仿真的依赖,转而采用真实的板载变压器技术。” Pickering Interfaces仿真产品经理 Stephen Jenkins 表示, “这使我们的模块能够输出真正的模拟信号,实现高分辨率角度仿真,即使在极端高速下也能保证精确与可靠。”

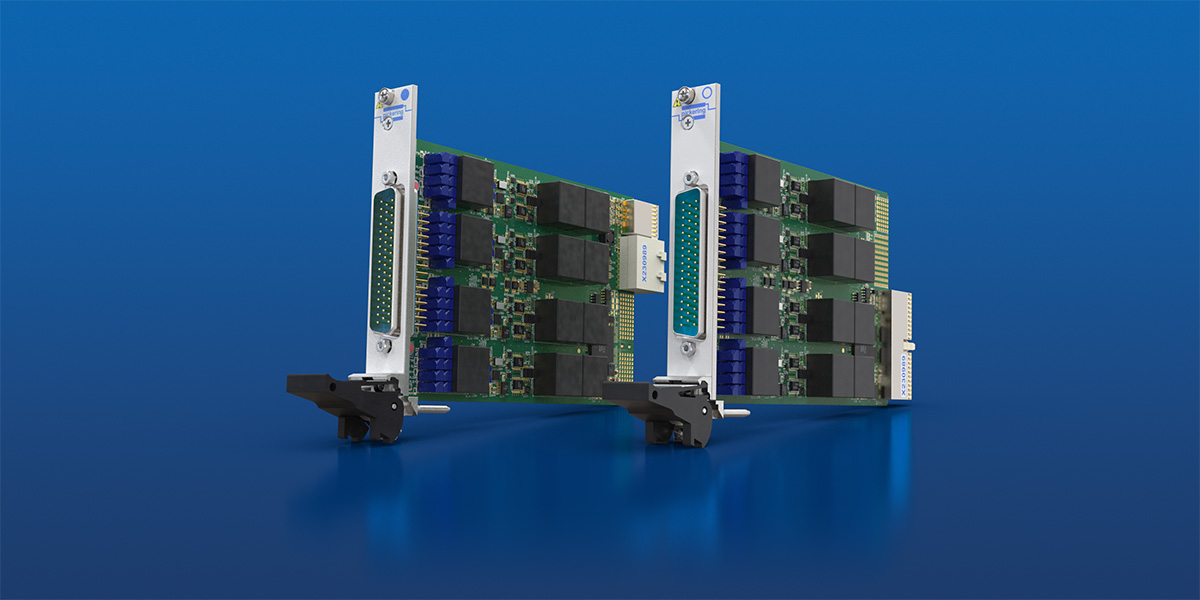

升级后的PXI(41-670)与PXIe(43-670)系列模块可广泛应用于线性(LVDT)与旋转(RVDT)类型的可变差动变压器(VDT),同时支持高达130,000 RPM的高速旋转变压器仿真。产品提供两种配置:双通道(41/43-670-303)和四通道(41/43-670-301),每个通道可仿真一个5线或6线VDT/旋转变压器,或两个共用激励信号的4线设备。单个模块最多可同时仿真四个5/6线或八个4线旋转变压器通道。
此外,PXI平台的高通道密度设计大幅节省测试系统空间,使多通道旋转变压器测试在紧凑结构中得以实现。模块内建继电器可对各通道输入输出实施开路/短路故障注入,降低对外部开关设备的依赖。同时,用户可编程的相位延迟功能还可用于仿真传感器或电缆的缺陷,通过人为偏移信号以增强系统鲁棒性验证。
Pickering Interfaces始终承诺为所有产品提供三年标准质保与长期支持服务。
