使用DAC输出正弦波

本应用笔记介绍了如何使用数模转换器来产生正弦波形输出。该文档还描述了规格、操作检查条件、硬件以及使用 RL78/G14 组 MCU 中的 DAC、数据传输控制器和事件链接控制器的软件和示例代码。

本应用笔记介绍了如何使用数模转换器来产生正弦波形输出。该文档还描述了规格、操作检查条件、硬件以及使用 RL78/G14 组 MCU 中的 DAC、数据传输控制器和事件链接控制器的软件和示例代码。
规格
使用 D/A 转换器从 ANO0 引脚输出模拟电压。模拟电压输出从 0.0 V 开始。输出电平每 200 ?s 变化，正弦波形为 50 Hz（1 个周期：20 ms）

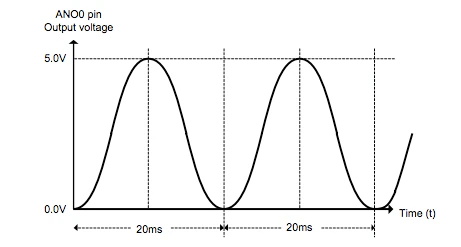

图 1 正弦波、DA 转换器、模拟电压

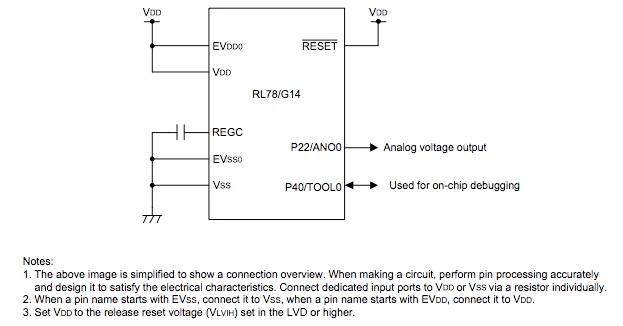

图 2 显示了本文档中使用的硬件配置。

软件：操作概述
使用 DAC0 从 ANO0 引脚输出模拟电压。DAC0 转换操作启用后，模拟输出电压立即为 0.0 V。在间隔定时器模式下使用 TAU0 通道 0 (TAU00)，并每 200 ?s 生成中断。通过 TAU00 计数结束中断启动使用 ELC 的 DAC0 的模拟输出电压转换。同时启动 DTC，并将 D/A 转换值表中存储的值传送到 D/A 转换值设置寄存器 0（DACS0）。
D/A转换表：
该表格每隔 200 ?s 将模拟输出电压的值从 0.0 V 切换至 5.0 V，并在 VDD 为 5.0 V 时每 100 次输出 1 个周期：50 Hz 的正弦波形。
